申请日2011.04.07
公开(公告)日2012.05.30
IPC分类号E03F11/00; E03F5/22
摘要
本实用新型公开一种集装式污水输送装置，它包括有潜水泵、由底座、支架和导轨构成的自动耦合快速装卸装置、连接管、伸缩节和止回阀，其改进之处是设有一个污水罐，整个由潜水泵、耦合装置、连接贡和止回阀组成的污水输送装置通过底座与污水罐底面连接安置于污水罐内，导轨的上端与固定于污水罐上部的横梁连接，止回阀的出水口与设置于污水罐上部的出水法兰连接，在污水罐的中部罐体上设有一个进水法兰，在污水罐的上部设有一个电缆出线孔，在污水罐的顶端设有一个检修盖。该污水输送装置具有建造周期短、投资少、减少泵站占用土地面积以及一体化集成、安装方便快捷、简单等优点。
权利要求书

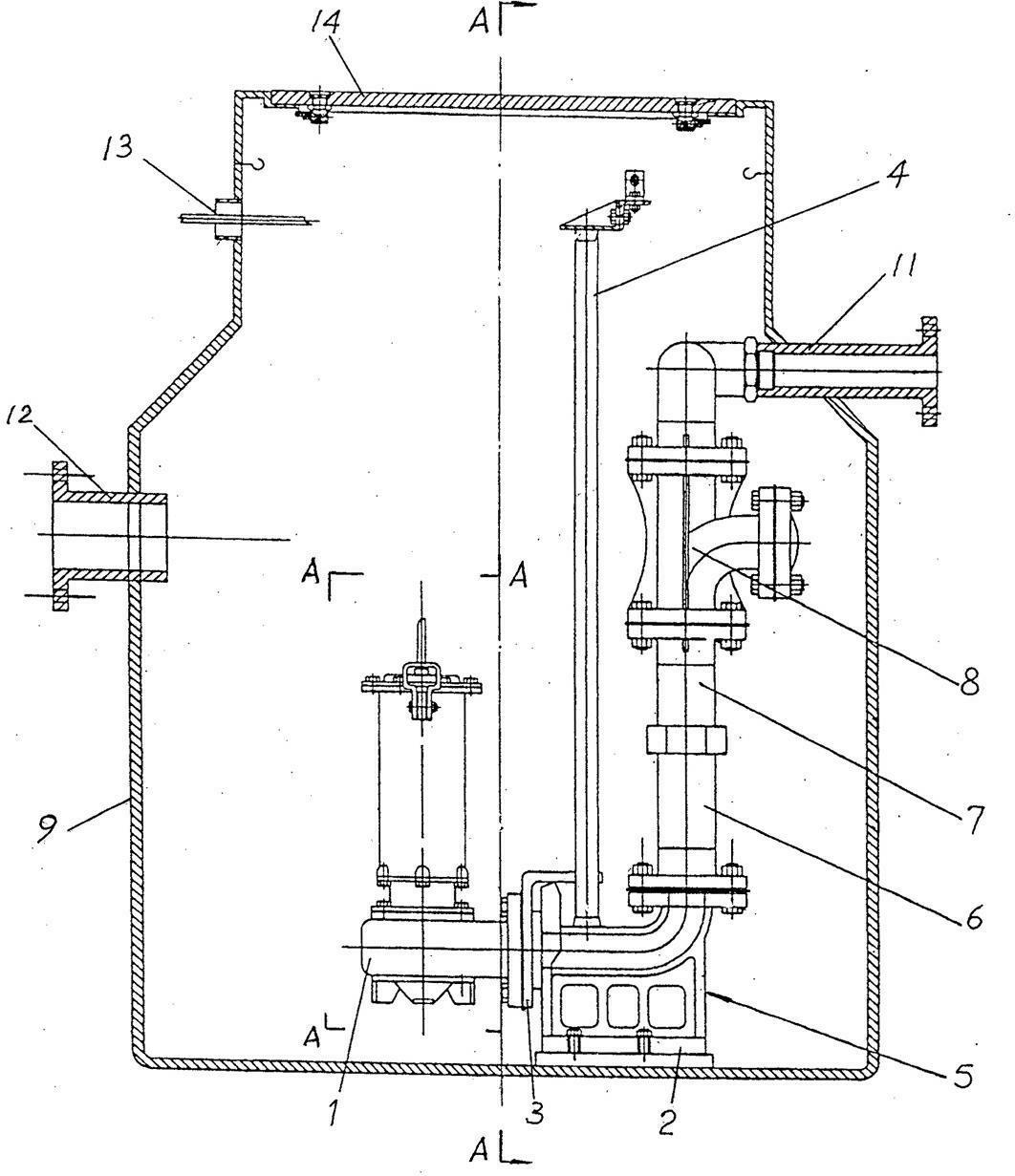

1.一种集装式污水输送装置，包括有潜水泵(1)、由底座(2)、支架(3)和导轨(4)构成的自动耦合快速装卸装置(5)、连接管(6)、伸缩节(7)、止回阀(8)，其特征是：设有一个污水罐(9)，整个由潜水泵(1)、自动耦合快速装卸装置(5)、连接管(6)、伸缩节(7)和止回阀(8)组成的污水输送装置通过底座(2)与污水罐(9)底面连接安置于污水罐(9)内，导轨(4)的上端与固定于污水罐(9)上部的横梁(10)连接，止回阀(8)的出水口与设置于污水罐(9)上部的出水法兰(11)连接，在污水罐(9)的中部罐体上设有一个进水法兰(12)，在污水罐(9)的上部设有一个电缆出线孔(13)，在污水罐的顶端设有一个检修盖(14)。
2.根据权利要求1所述的污水输送装置，其特征是：所述的污水罐(9)为一个上部直径小，下部直径大，上下以一个斜面连接而成的圆罐体。
3.根据权利要求1所述的污水输送装置，其特征是：在污水罐(9)的外壁上部还对称设有两个吊环(15)。
4.根据权利要求1所述的污水输送装置，其特征是：在污水罐(9)上部的罐体内设有若干个挂物钩(16)。
说明书
集装式污水输送装置
技术领域
本实用新型涉及污水处理设备，特别是一种集装式污水输送装置。
背景技术
现有污水排放通常把污水引到集水井或污水坑，在集水井或污水坑内配置一套由潜水泵、自动耦合快速装卸装置、连接管、止回阀等组成的污水输送装置，将污水压送到指定的地方。该污水输送装置设置了一个由底座、支架以及导轨构成的自动耦合快速装卸装置的目的在于能快速让潜水泵顺着导轨取出进行维修以及重新与耦合装置准确连接。虽然这种污水输送装置具有输送污水的功能，又具有快速装卸潜水泵的特点，但经长期使用发现它一直存在如下不足之处：由于在构筑池体基础时要预先综合考虑潜水污水泵、自动耦合快速装卸装置的布置以及排出管路的安装、线路的连接及液位开关的放置，整个排放装置不仅占地面积大，而且基建寓于装置安装的诸多约束之中难以独立分工，工程任务复杂，难度大、建设周期长、投入运作成本高。此外，污水池池体常年与污染水体接触，维修和更换困难，污水容易渗漏进而污染池体周围的土壤和地下水。
实用新型内容
本实用新型的目的在于解决现有污水输送装置存在的上述问题，提供一种集装式污水输送装置。该污水输送装置不但占用土地面积小，建设周期短，减少一次性投资成本，而且安装与维修都十分方便。
上述任务是以这样的方式实现的：一种集装式污水输送装置，包括有潜水泵、由底座、支架和导轨构成的自动耦合快速装卸装置、连接管、伸缩节和止回阀，其改进之处是设有一个污水罐，整个由潜水泵、自动耦合快速装卸装置、连接管、伸缩节和止回阀组成的污水输送装置通过底座与污水罐底面连接安置于污水罐内，导轨的上端与固定于污水罐上部的横梁连接，止回阀的出水口与设置于污水罐上部的出水法兰连接，在污水罐的中部罐体上设有一个进水法兰，在污水罐的上部设有一个电缆出线孔，在污水罐的顶端设有一个检修盖。
本实用新型的目的还可以才去如下措施进一步完善：
所述的污水罐的罐体为一个上部直径小、下部直径大、上下以一个斜面连接而成的圆罐体，该圆罐体上部直径的大小以方便安装与维修污水输送装置为准，下部直径大小以处理污水量而定。
在污水罐的外壁上部对称设有两个吊环，以方便吊运。
在污水罐上部的罐体内还设有若干个挂物钩，以系挂电缆和悬吊吊链使用。
所述的污水罐用塑料制成。
使用时将本实用新型安置于合适的地坑上，接上污水进水管和出水管以及控制电缆的电源便可。为了获得良好的附着力，在罐体外壁与地坑的空隙可充填沙土或一定厚度的混泥土。
与现有的集水井式污水输送装置相比，本实用新型的有益效果如下：
1.集装式污水输送装置使用可沉入地坑的封闭罐体收集和排放污水，隔绝污水与周围环境的接触。同时，潜水污水泵、自动耦合快速装卸装置的布置以及排出管路的安装及线路的连接等结构安装设计全部放入封闭罐体的设计中考虑，无需在地坑或池体中专门设计，罐体对外仅需通过进出口法兰即可与污水的输入和输出管路连接。由于集装式污水输送装置在罐体中集成了污水输送装置内部的结构安装，并将其从地坑的土建中分离出来，双方任务分工的结果是两方面都获得进步。
2.减轻土建任务，节省池体占地面积，成本和难度降低，工期缩短。
3.污水输送装置内部结构安装全部在罐体中集中布置，按污水输送能力形成少数容积规格的通用罐体，罐体可以规模化的组织专业生产并形成快速供应，从而降低成本、缩短工期，相对池体的不动结构，罐体为可以移动、运送的实物，拆换方便。
