申请日2009.09.17
公开(公告)日2010.07.21
IPC分类号E03C1/12
摘要
本实用新型公开了一种家用废水再用系统，它包括集水池以及位于集水池上的进水口，在集水池内部设有集水池水位检测装置，集水池的出水口与储水桶相通，储水桶上设有排水口，且在储水桶内部设有储水桶水位检测装置，集水池水位检测装置和储水桶水位检测装置均与电控系统相连接。采用上述技术方案的本实用新型，由集水池、储水桶和电控系统三部分构成，其中电控系统自动检测集水池和储水桶中的水位，控制电机自动处理各种状态，无需人工干预。这样，本实用新型能将家用洗衣、洗漱、冲澡淋浴后用水收集起来，清污处理后将清洁水分出备用。储水桶储存清洁水，并与马桶、拖把池相连接以供随时使用。
权利要求书

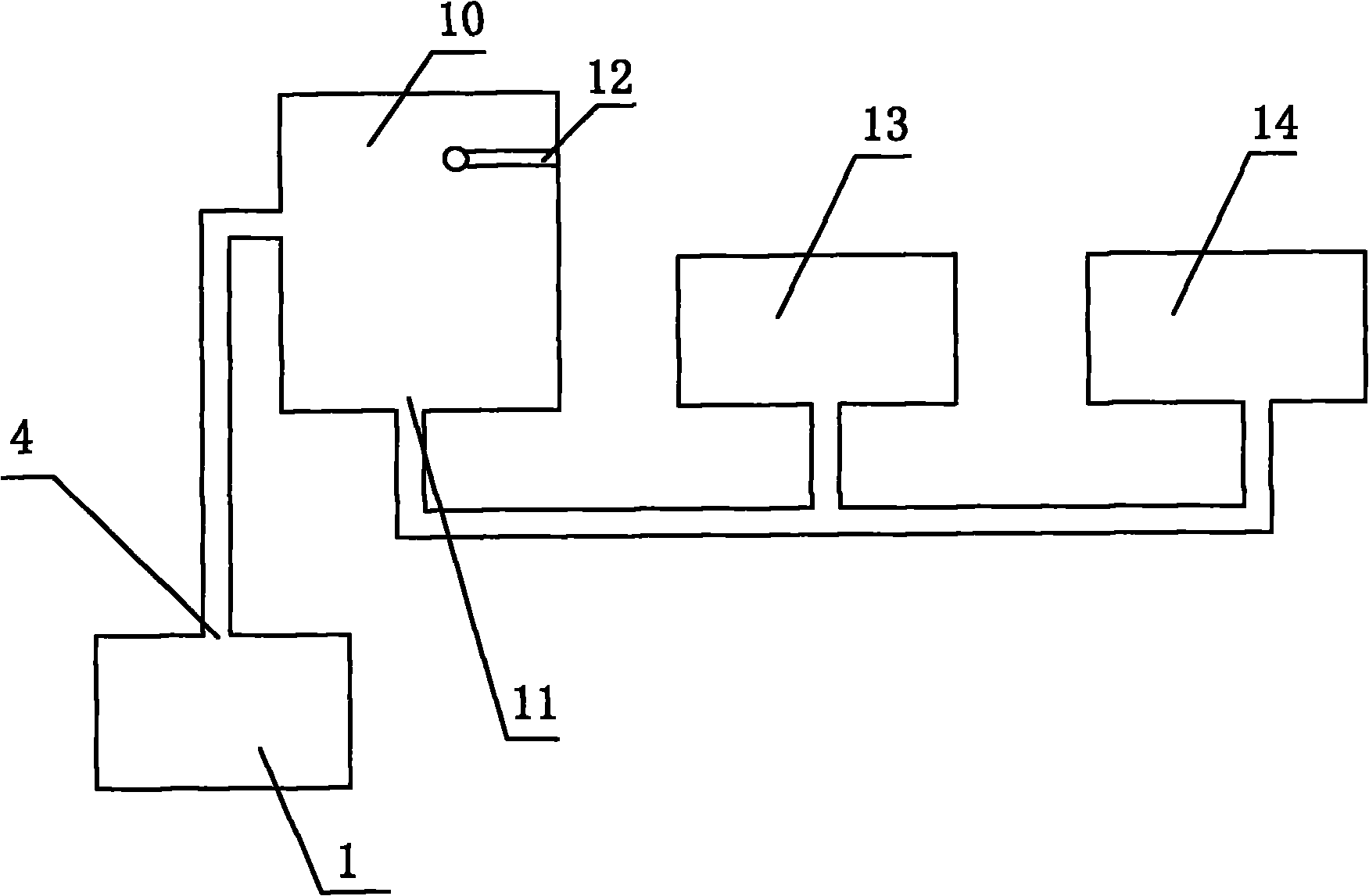

1.一种家用废水再用系统，它包括集水池(1)以及位于集水池(1)上的进水口(2)，其特征在于：在所述的集水池(1)内部设有集水池水位检测装置(3)，集水池的出水口(4)与储水桶(10)相通，储水桶(10)上设有排水口(11)，且在所述的储水桶(10)内部设有储水桶水位检测装置(12)，集水池水位检测装置(3)和储水桶水位检测装置(12)均与电控系统相连接。
2.根据权利要求1所述的家用废水再用系统，其特征在于：所述的集水池(1)由收集池(6)和抽水池(5)构成，收集池(6)和抽水池(5)之间设置过滤网(7);所述的进水口(2)位于收集池(6)上，出水口(4)位于抽水池上(5)。
3.根据权利要求2所述的家用废水再用系统，其特征在于：所述的收集池(6)上设有溢出口(8)和排污管道(9)，排污管道(9)与下水管道相通。
4.根据权利要求1所述的家用废水再用系统，其特征在于：所述的电控系统包括集水池供水控制电路和集水池多余水溢出控制电路。
说明书
家用废水再用系统
技术领域
本实用新型属于一种节水系统，具体地说是涉及一种将家庭废水再利用的节水系统。
背景技术[向洁1]
我国水资源人均占有量排世界第121位，而且随着工农业现代化的进程，以及自然环境条件的不断恶化，水资源将是继石油之后人们面临的又一个紧缺复杂的问题。据报道：北京市成人人均日常生活用水量是1.5立方米/日，其中食用的所占比例很小，一日冲、刷、洗、涮的需求是主要的用水方向，而这些用水很多还是洁净分量，一次性排出存在着极大的浪费。
节水之举利国之措，节约用水利国、利民、利自己。再根据有关报道：世界上发达国家家庭开支中水费用约占2.5-3%，我国1%左右。国内随着社会发展水价上涨势在必然!就目前一些城市正在向4-6元每立方米的价格征询调整，这个价格对应的我国人均工资收入都将是不小的一笔生活负担。
发明内容
本实用新型的目的是提供一种无 需人工干预，自动收集废水并加以利用的家用废水再用系统。
为实现上述目的，本实用新型采用以下技术方案：
本实用新型包括集水池以及位于集水池上的进水口，在集水池内部设有集水池水位检测装置，集水池的出水口与储水桶相通，储水桶上设有排水口，且在储水桶内部设有储水桶水位检测装置，集水池水位检测装置和储水桶水位检测装置均与电控系统相连接。
上述的集水池由收集池和抽水池构成，收集池和抽水池之间设置过滤网;上述的进水口位于收集池上，出水口位于抽水池上。
上述的收集池上设有溢出口和排污管道，排污管道与下水管道相通。
上述的电控系统包括集水池供水控制电路和集水池多余水溢出控制电路。
采用上述技术方案的本实用新型，由集水池、储水桶和电控系统三部分构成，其中电控系统自动检测集水池和储水桶中的水位，控制电机自动处理各种状态，无需人工干预。这样，本实用新型能将家用洗衣、洗漱、冲澡淋浴后用水收集起来，清污处理后将清洁水分出备用。储水桶储存清洁水，并与马桶、拖把池相连接以供随时使用。
