申请日2009.09.17
公开(公告)日2010.05.19
IPC分类号F24D17/02; F24F3/00
摘要
本实用新型以高温生活废水做热源直接蒸发式全新风空气处理系统，包括热泵循环机组、板式换热器、高温生活废水管路、生活用水管路。热泵循环机组由压缩机、室内换热器、膨胀阀、室外换热器依次形成闭合回路而构成;高温生活废水管路流程是，保温集水箱内的高温生活废水由一级水泵经板式换热器换热后打入保温储水箱;保温集水箱内的废水用二级水泵经室外换热器再次换热后排出;生活用水管路的流程是，生活用水经板式换热器换热后经部分或全部进入生活用水储水箱，再用生活用水水泵经室内换热器换热后打入室内生活用水管路。本实用新型利用家庭高温生活废水的热能，改善自身工况，提高机组的运行效率;还可以利用高温生活废水热能，预热生活用水。
权利要求书
1.以高温生活废水做热源直接蒸发式全新风空气处理系统，包括：热泵循环机组、板式换热器、高温生活废水管路、生活用水管路;其特征是：
所述热泵循环机组由压缩机、室内换热器、膨胀阀、室外换热器依次形成闭合回路而构成;
所述高温生活废水管路，包括保温集水箱、保温储水箱、一级水泵和二级水泵，保温集水箱内的高温生活废水由一级水泵经板式换热器换热后打入保温储水箱;保温集水箱内的废水用二级水泵经室外换热器再次换热后排出;
所述生活用水管路，包括生活用水储水箱、生活用水水泵;生活用水经板式换热器换热后经部分或全部进入生活用水储水箱，再用生活用水水泵经室内换热器换热后打入室内生活用水管路。
说明书
以高温生活废水做热源直接蒸发式全新风空气处理系统
技术领域
本实用新型涉及一种直接蒸发式全新风空气处理系统，具体说是一种以高温生活废水做热源的直接蒸发式全新风空气处理系统。
背景技术
目前直接蒸发式全新风空气处理机组多采用空气作为热源，其主要缺点是，机组制热性能系数COP较低，利用低位热源能力差，能源利用率低，运行费用较高;而且在制热工况下机组还存在融霜的问题。这些都在在一定程度上限制了直接蒸发式全新风空气处理机组在民用和类似用途建筑中的推广应用。
在家庭生活中，高温生活废水，如淋浴废水，在较高的温度下直接排放，一方面造成能量浪费，另一方面对环境造成热污染。
实用新型内容
本实用新型所要解决的问题，在于克服现有技术存在的缺陷，提供一种以高温生活废水做热源的直接蒸发式全新风空气处理系统。利用家庭高温生活废水的热能，改善自身工况，提高新风机组的运行效率;还可以使高温生活废水与城市上水进行热交换，利用高温生活废水热能，预热生活用水。

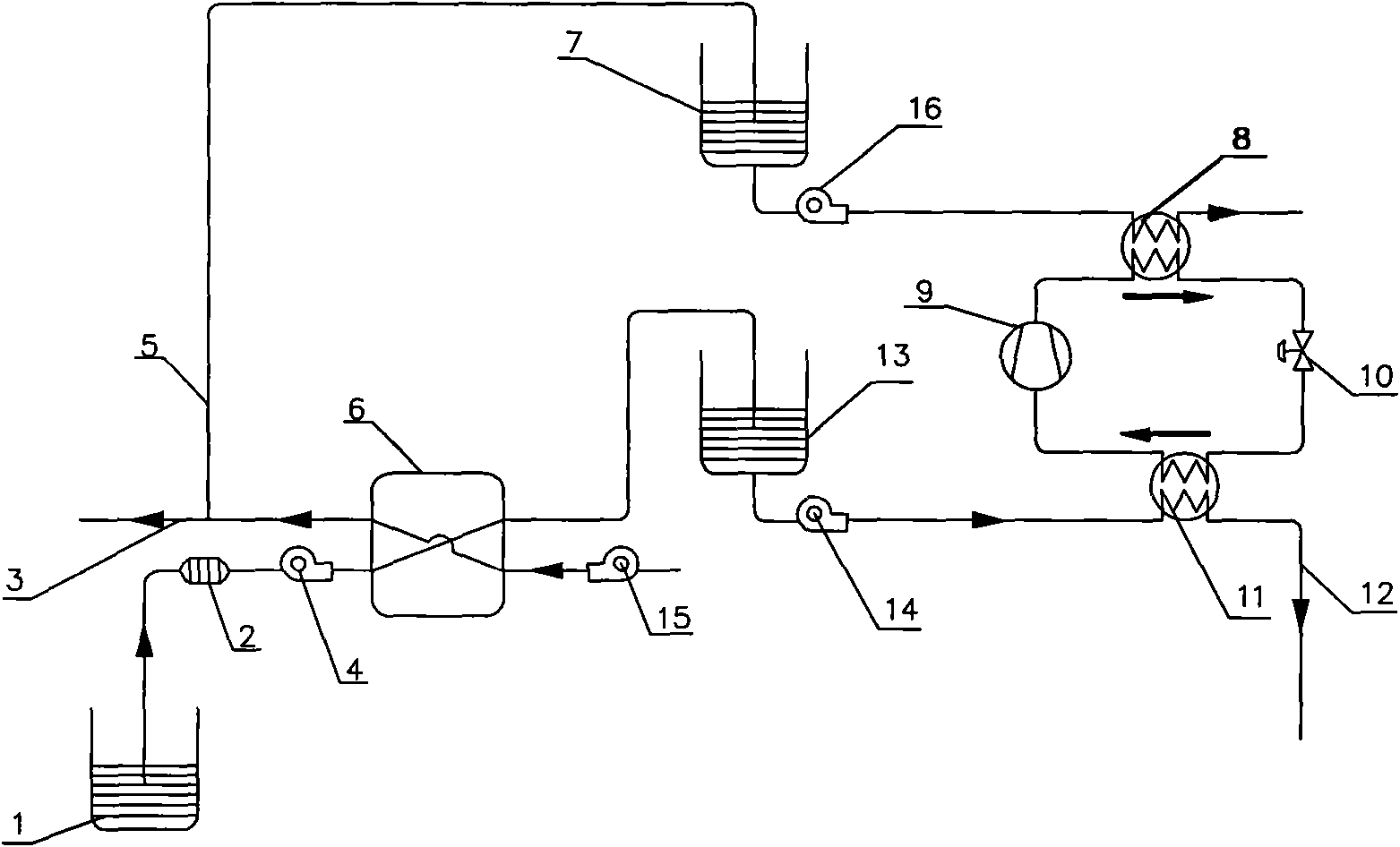

本实用新型以高温生活废水做热源的直接蒸发式全新风空气处理系统，包括：热泵循环机组、板式换热器、高温生活废水管路、生活用水管路;其中：
热泵循环机组是由压缩机、室内换热器、膨胀阀、室外换热器依次形成闭合回路而构成;
高温生活废水管路，包括保温集水箱、保温储水箱、一级水泵和二级水泵，保温集水箱内的高温生活废水由一级水泵经板式换热器换热后打入保温储水箱;保温集水箱内的废水用二级水泵经室外换热器再次换热后排出;
生活用水管路，包括生活用水储水箱、生活用水水泵;生活用水经板式换热器换热后经部分或全部进入生活用水储水箱，再用生活用水水泵经室内换热器换热后打入室内生活用水管路。
本实用新型以高温生活废水做热源直接蒸发式全新风空气处理系统，以高温生活废水作为其热源，以供冬季新风制热处理;换热器内完成高温生活废水与生活用水的换热。本系统结构简单实用，具有明显节能效果，可广泛应用于大型住宅和生活区。本发明将高温生活废水直接作为全新风机组的热源，取代以往的空气源，可大大改善机组工况，提高能效。利用高温生活废水的热能预热生活供水，可降低供水的加热能耗。生活用水的多次加热，可满足人们多方面的用水需求。
