申请日2009.09.23
公开(公告)日2010.06.23
IPC分类号C02F5/00
摘要
本实用新型涉及一种双频电子水处理器，其特征在于：采用2个控制器，一个控制器分别与两个进水处理器电缆接头连接，另一个控制器分别与两个出水处理器的电缆接头连接;处理器外壳为圆筒形，中间设置绝缘套管，处理器外壳与绝缘套管之间是通水腔，在绝缘套管内设有圆管形电极，绝缘套管与绝缘的法兰相接，电极与电缆接头相连接，法兰与绝缘法兰、压盖固定连接将上端封住，法兰与盲板固定连接将下端封住，通过连接管相连接成为一个整体，通过电缆与控制器连接。本实用新型解决了电子水处理器单频功率小，处理范围窄，效果不佳;双频由于频率及结构选择不当，极易干扰，水处理效果也不好等问题，取得了高效防垢除垢效果。
权利要求书
1.一种双频电子水处理器，其特征在于：采用2个控制器(14)，一个控制器(14)分别与两个进水处理器电缆接头(9)连接，另一个控制器(14)分别与两个出水处理器的电缆接头(9)连接。

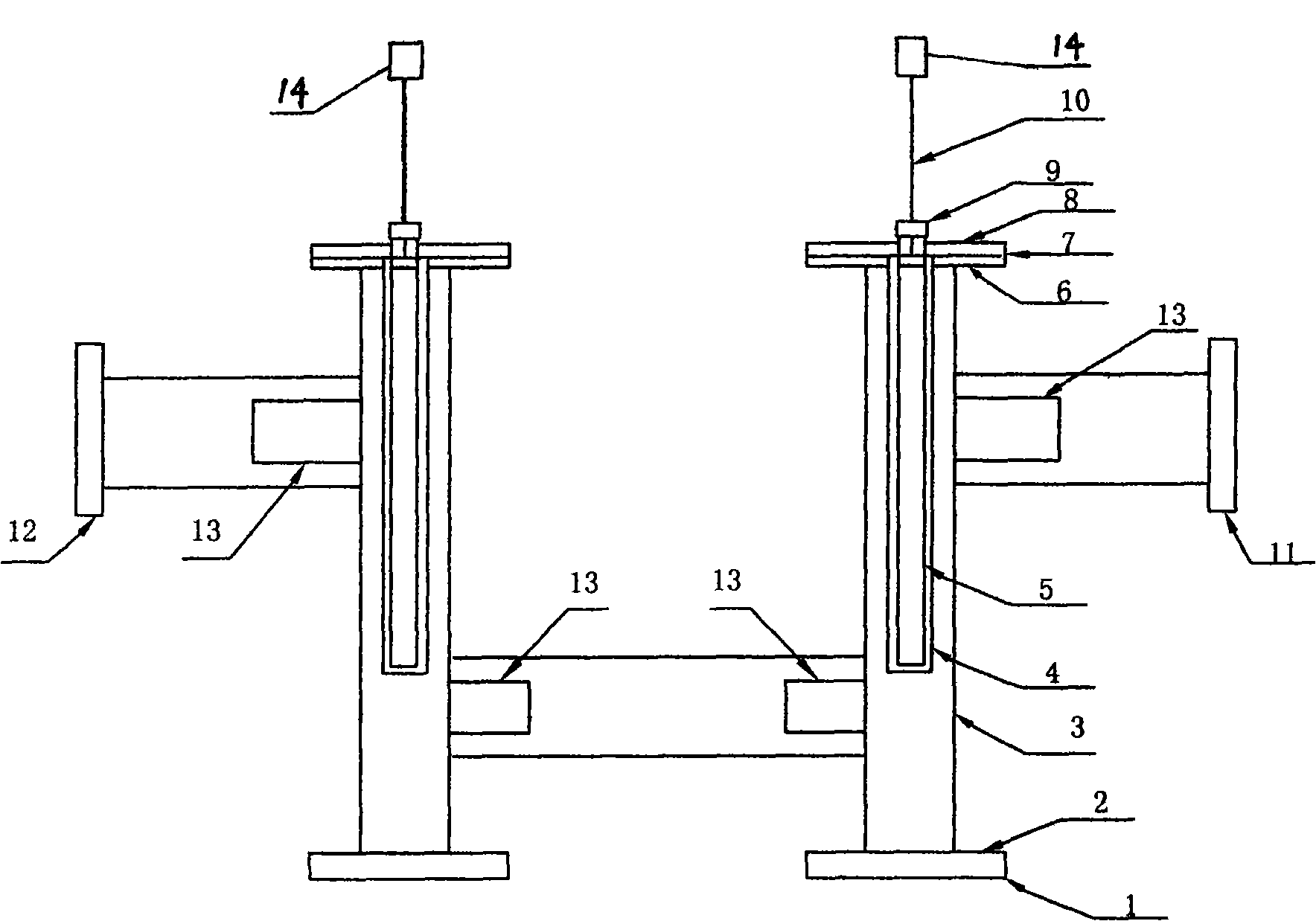

2.根据权利要求1所述的双频电子水处理器，其特征在于：处理器外壳(3)为圆筒形，中间设置绝缘套管(4)，处理器外壳(3)与绝缘套管(4)之间是通水腔，在绝缘套管(4)内设有圆管形电极(5)，绝缘套管(4)与绝缘的法兰相接，电极(5)与电缆接头(9)相连接，法兰(6)与绝缘法兰(7)、压盖(8)固定连接将上端封住，法兰(2)与盲板(1)固定连接将下端封住，通过连接管(13)相连接成为一个整体，通过电缆(10)与控制器(14)连接，通过法兰(11)及法兰(12)与受热设备的给水管道连接。
3.根据权利要求1所述的双频电子水处理器，其特征在于：在双频电子水处理器内各设置4～20个相同的进水处理器和出水处理器通过管路相连。
说明书
双频电子水处理器
技术领域
本实用新型属于电子水处理技术领域，特别涉及一种双频电子水处理器。
背景技术
目前，国内现有电子水处理装置存在致命缺陷，即单频功率小，处理范围窄，效果不佳。双频由于频率及结构选择不当，极易干扰，水处理效果也不好。致使电子水处理技术用于受热设备防垢时没有起作用，现在几乎不在使用。
发明内容
本实用新型克服了上述存在的缺陷，目的是为解决电子水处理技术用于受热设备达到高效防垢除垢效果，提供一种双频电子水处理器。
本实用新型双频电子水处理器内容简述：
本实用新型双频电子水处理器，其特征在于：采用2个控制器，一个控制器分别与两个进水处理器电缆接头连接，另一个控制器分别与两个出水处理器的电缆接头连接;处理器外壳为圆筒形，中间设置绝缘套管，处理器外壳与绝缘套管之间是通水腔，在绝缘套管内设有圆管形电极，绝缘套管与绝缘的法兰相接，电极与电缆接头相连接，法兰与绝缘法兰、压盖固定连接将上端封住，法兰与盲板固定连接将下端封住，通过连接管相连接成为一个整体，通过电缆与控制器连接，通过法兰与受热设备的给水管道连接。
本实用新型双频电子水处理器，解决了电子水处理器单频功率小，处理范围窄，效果不佳;双频由于频率及结构选择不当，极易干扰，水处理效果也不好等问题，取得了高效防垢除垢效果。
