申请日2009.09.29
公开(公告)日2010.07.07
IPC分类号C02F3/12
摘要
好氧颗粒污泥工艺专用旋流倒刺型曝气器，包括一倒圆锥型的扩散罩，所述扩散罩的外表面上设有以其底部为中心呈涡流状分布的导流叶，在相邻所述导流叶之间分布有用于切割气泡及颗粒污泥的倒刺。本实用新型的优点：控制了颗粒粒径，改变了混合液的流态，改善了水力剪切力，为好氧颗粒污泥的形成和稳定运行创造了良好的条件。
权利要求书
1.好氧颗粒污泥工艺专用旋流倒刺型曝气器，其特征在于：包括一倒圆锥型的扩散罩，所述扩散罩的外表面上设有以其底部为中心呈涡流状分布的导流叶，在相邻所述导流叶之间分布有用于切割气泡及颗粒污泥的倒刺。
2.根据权利要求1所述的好氧颗粒污泥工艺专用旋流倒刺型曝气器，其特征在于：所述导流叶的高度高于所述倒刺的高度。
说明书
好氧颗粒污泥工艺专用旋流倒刺型曝气器
技术领域
本实用新型涉及一种曝气装置，特别涉及一种好氧颗粒污泥法处理污水的曝气装置。
背景技术
近年来，由于好氧颗粒污泥具有沉降性好、可在反应器中保持很高的生物量、具有生物膜的主要特点，且不需要填料等优点而成为废水生物处理技术领域的研究热点。但是，一方面好氧颗粒污泥在形成和稳定运行中均需要适当的水力剪切力;另一方面随着颗粒污泥粒径的增大，颗粒出现破碎带来不稳定性。
发明内容
本实用新型要解决现有技术的水力剪切力不适当、颗粒污泥的不稳定性的问题，提供了一种具有良好水力剪切力和控制颗粒粒径的好氧颗粒污泥工艺专用旋流倒刺型曝气器。
本实用新型采用的技术方案：

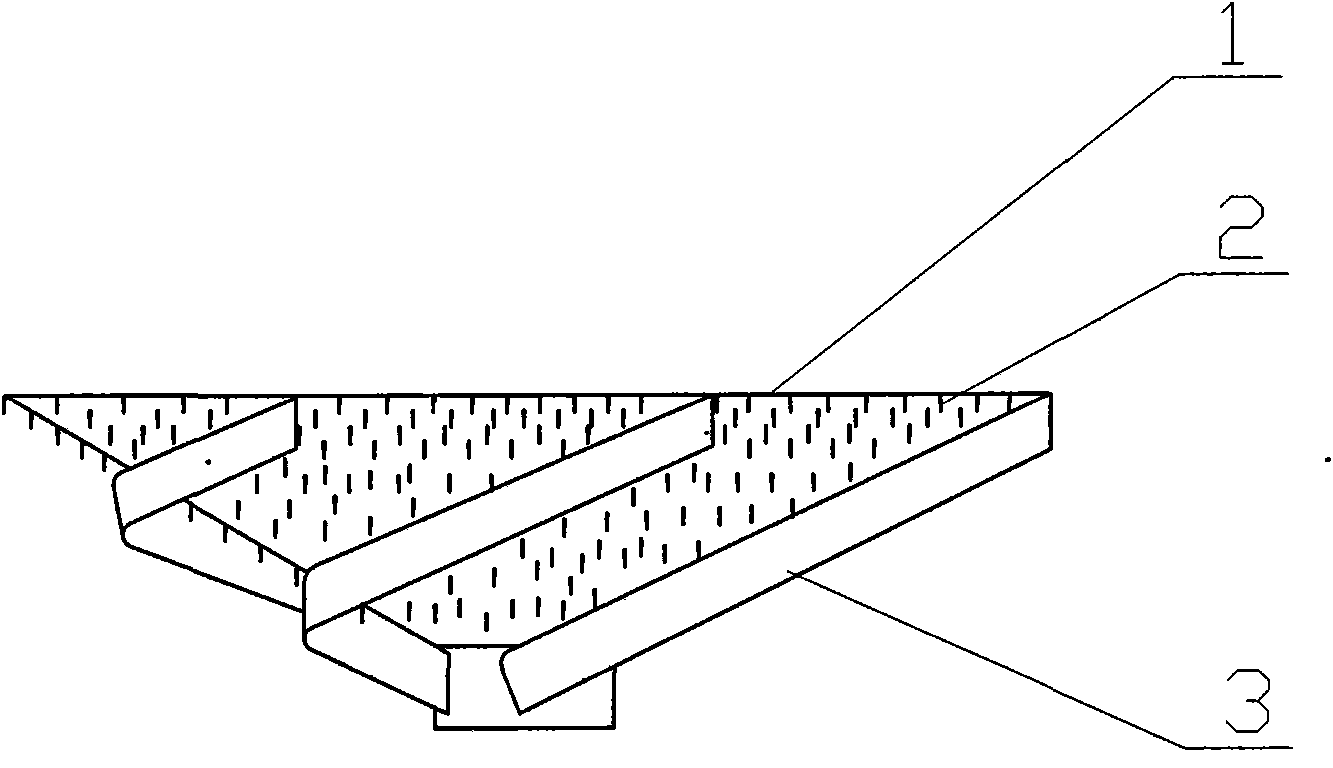

好氧颗粒污泥工艺专用旋流倒刺型曝气器，其特征在于：包括一倒圆锥型的扩散罩，所述扩散罩的外表面上设有以其底部为中心呈涡流状分布的导流叶，在相邻所述导流叶之间分布有用于切割气泡及颗粒污泥的倒刺。
进一步，所述导流叶的高度高于所述倒刺的高度。
本实用新型的工作原理：气泡流经扩散罩时，扩散罩的倒刺将气泡切割为更细小的气泡，同时将泥水中大的颗粒污泥切割为较小的颗粒。由于在扩散罩上设置导流叶，改变了流态，制造涡旋而改善了水力剪切力，为好氧颗粒污泥的形成和稳定运行创造了良好的条件。
本实用新型的优点：(1)由于在扩散罩上设置导流叶，改变了混合液的流态，改善了水力剪切力，为好氧颗粒污泥的形成和稳定运行创造了良好的条件;(2)采用倒刺，控制了颗粒粒径。
