申请日2009.11.20
公开(公告)日2011.01.05
IPC分类号C02F9/14; C02F3/34; C02F3/32; C02F3/30
摘要
本实用新型提出一种一体化生物湿地污水处理系统，包括相间隔串联设置的厌氧单元、无动力覆氧单元、好氧单元与稳定塘。无动力覆氧单元分别设置于厌氧单元与好氧单元以及好氧单元与稳定塘之间。厌氧单元、好氧单元与稳定塘中在不同季节种植和引入不同种类的水生动植物和微生物。本实用新型占地面积小，应用范围广，能适应特殊地形污水处理的需要。而且将微生物种群，水生动植物引入到污水处理系统中，利用微生物作用及水生植物的根系吸收来降解污水中的有机物、氮、磷等污染物，使污水得以净化，并对湿地上的植物进行了浇溉，节约了日常的绿化用水，达到了既能处理污水、又能节约用水的目的。
权利要求书
1.一种一体化生物湿地污水处理系统，其特征在于，包括相间隔串联设置的厌氧单元、无动力覆氧单元、好氧单元与稳定塘，所述无动力覆氧单元分别设置于厌氧单元与好氧单元以及好氧单元与稳定塘之间，所述厌氧单元、好氧单元与稳定塘中在不同季节种植和引入不同种类的水生动植物和微生物。
2.根据权利要求1所述的一体化生物湿地污水处理系统，其特征在于，所述厌氧单元包括封闭垫层、上隔离板、下隔离板以及软性排气管，下隔离板设置于厌氧单元的底部，上隔离板连接于封闭垫层且与下隔离板相间隔设置，软性排气管穿过封闭垫层。
3.根据权利要求1所述的一体化生物湿地污水处理系统，其特征在于，所述无动力覆氧单元高度为50cm，内部设置有生物膜墙和多个介质团，所述生物膜墙的高度大于50cm，介质团内填充介质材料。
4.根据权利要求3所述的一体化生物湿地污水 处理系统，其特征在于，所述介质材料为橡胶、沸石、活性炭、玻纤、石纤、凹凸石、海泡石或焦炭。
5.根据权利要求1所述的一体化生物湿地污水处理系统，其特征在于，所述好氧单元内设置有两个以上生物膜墙和曝气装置，所述生物膜墙凸出于好氧单元中的水平面，曝气装置设置于好氧单元的底部。
6.根据权利要求3或5所述的一体化生物湿地污水处理系统，其特征在于，所述生物膜墙包括墙体以及填充物，所述墙体由框架与包裹在框架外部的布料构成，填充物吸附微生物并容置于墙体内。
7.根据权利要求6所述的一体化生物湿地污水处理系统，其特征在于，所述生物膜墙的厚度为5～40cm。
说明书
一体化生物湿地污水处理系统
技术领域
本实用新型有关于一种污水处理设施，且特别是有关于一种一体化生物湿地污水处理系统。
背景技术
现有的污水处理系统和方法多种多样，主要有化学方法、生物方法和生物化学方法及其采用这些方法建构的污水处理系统。其中，因地制宜采用生物方法建构污水处理系统已成为发展趋势。然而，目前采用的人工湿地处理污水的技术，施工繁琐、结构复杂、成本高，影响了其推广利用。
发明内容
本实用新型的目的是提供一种结构简单、成本低且净化效果好的一体化生物湿地污水处理系统。

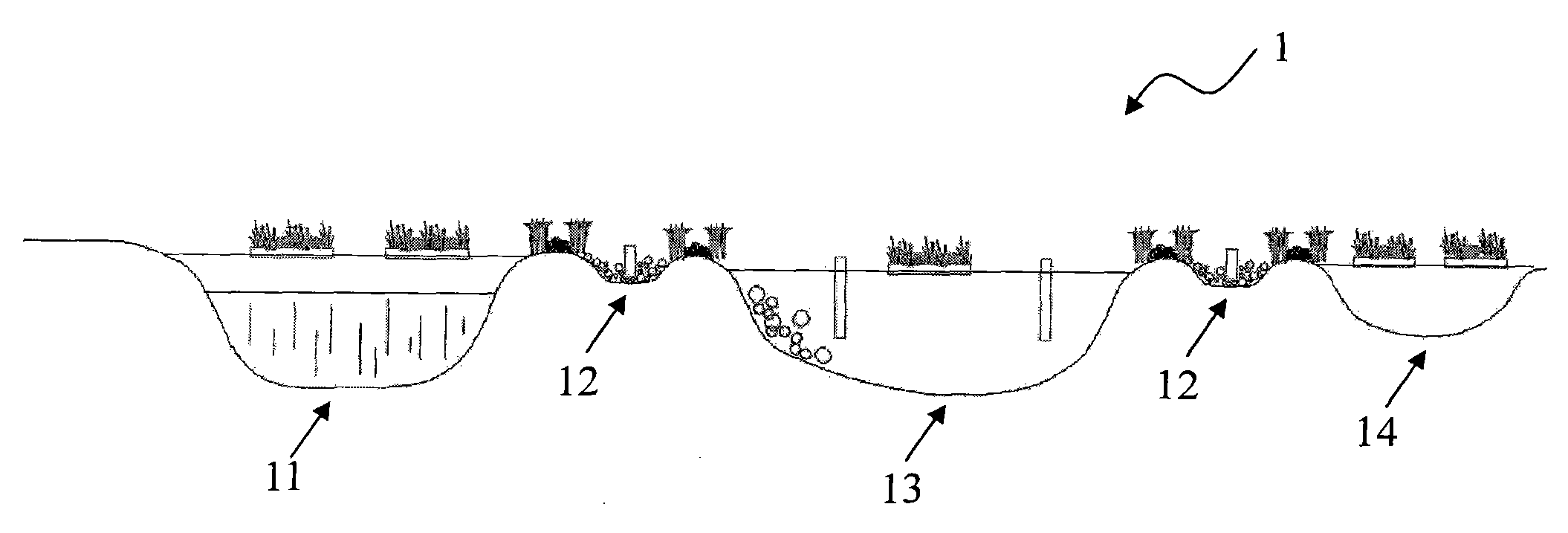

本实用新型提出一种一体化生物湿地污水处理系统，包括相间隔串联设置的厌氧单元、无动力覆氧单元、好氧单元与稳定塘。无动力覆氧单元分别设置于厌氧单元与好氧单元以及好氧单元与稳定塘之间。厌氧单元、好氧单元与稳定塘中在不同季节种植和引入不同种类的水生动植物和微生物。
本实用新型中的厌氧单元包括封闭垫层、上隔离板、下隔离板以及软性排气管，下隔离板设置于厌氧单元的底部，上隔离板连接于封闭垫层且与下隔离板相间隔设置，软性排气管穿过封闭垫层。
本实用新型中的无动力覆氧单元高度为50cm，内部设置有生物膜墙和多个介质团，所述生物膜墙的高度大于50cm，介质团内填充介质材料。
本实用新型中的介质材料为橡胶、沸石、活性炭、玻纤、石纤、凹凸石、海泡石或焦炭。
本实用新型中的好氧单元内设置有两个以上生物膜墙和曝气装置，所述生物膜墙凸出于好氧单元内的污水平面，曝气装置设置于好氧单元的底部。
本实用新型中的生物膜墙包括墙体以及填充物，所述墙体由框架与包裹在框架外部的布料构成，填充物吸附微生物并容置于墙体内。
本实用新型中的生物膜墙的厚度为5～40cm，使得微生物有充足的活动空间。
本实用新型的有益效果为，本实用新型占地面积小，应用范围广，能适应特殊地形污水处理的需要。而且将微生物种群，水生动植物引入到污水处理系统中，利用微生物作用及水生植物的根系吸收来降解污水中的有机物、氮、磷等污染物，使污水得以净化，并对湿地上的植物进行了浇溉，节约了日常的绿化用水，达到了既能处理污水、又能节约用水的目的。
