申请日2009.12.20
公开(公告)日2010.06.16
IPC分类号B01D36/00; A01K63/04
摘要
本发明公开了头足类专用养殖污水过滤装置，包括具有进水管和出水管的缸体，其中：缸体内竖直设有多孔板，并且多孔板的底部与缸体的底部相接合，多孔板的顶部与缸体的上沿口间具有间隙;缸体内还设有与多孔板平行的隔板，并且隔板的底部与缸体的底部间具有间隙，隔板的顶部高于多孔板;多孔板和隔板间设有过滤层;隔板靠近出水管的一侧设有吸附层。其具有延缓污水中头足类墨的粘液堵塞过滤层进而提高整个过滤装置效率的优点，同时可以减少过滤层组件的更换和洗涤，经济方便等优点。
权利要求书

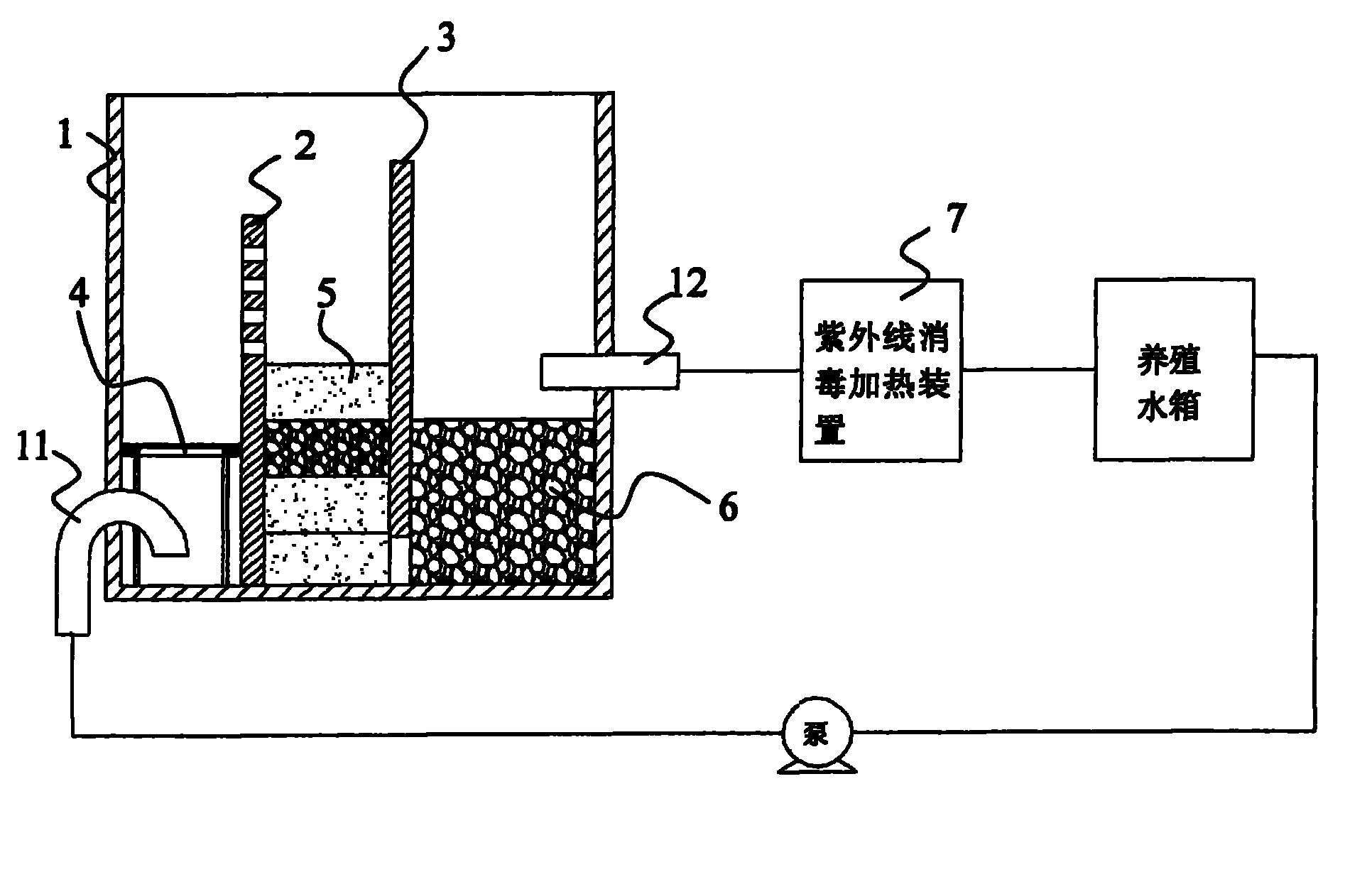

1.头足类专用养殖污水过滤装置，包括具有进水管(11)和出水管(12)的缸体(1)，其特征是：所述的缸体(1)内竖直设有多孔板(2)，并且所述的多孔板(2)的底部与所述的缸体(1)的底部相接合，所述的多孔板(2)的顶部与所述的缸体(1)的上沿口间具有间隙;所述的缸体(1)内还设有与所述的多孔板(2)平行的隔板(3)，并且所述的隔板(3)的底部与所述的缸体(1)的底部间具有间隙，所述的隔板(3)的顶部高于所述的多孔板(2);所述的多孔板(2)和隔板(3)间设有过滤层(5);所述的隔板(3)靠近出水管(12)的一侧设有吸附层(6)。
2.根据权利要求1所述的头足类专用养殖污水过滤装置，其特征是：所述的进水管(11)的上方设有能破坏粘稠液体粘连结构的破碎器(4);所述的破碎器(4)含有不锈钢网片(41)，并且具有支撑装置(42)。
3.根据权利要求2所述的头足类专用养殖污水过滤装置，其特征是：所述的不锈钢网片(41)的网孔面积为10mm2至30mm2。
4.根据权利要求3所述的头足类专用养殖污水过滤装置，其特征是：所述的过滤层(5)顶层为过滤棉，过滤棉下为砂石层，砂石层下为一或二层的过滤棉层。
5.根据权利要求4所述的头足类专用养殖污水过滤装置，其特征是：所述的多孔板(2)上布有通孔，并且该通孔的位置高于所述的过滤层(5)的顶部。
6.根据权利要求5所述的头足类专用养殖污水过滤装置，其特征是：所述的出水管(12)的外端连接有紫外线消毒加热装置(7)。
说明书
头足类专用养殖污水过滤装置
技术领域
本发明涉及一种养殖污水过滤装置，尤其涉及头足类专用养殖污水过滤装置。
背景技术
头足类在沿海分布很广，是一类经济价值很高的传统渔业种类。由于过度捕捞和生态恶化，自20世纪70年代以来，先后出现了衰退现象。上世纪八十年代有报道李星颉等对曼氏无针乌贼资源及增殖的初步研究，而国外有对商乌贼的生物学及养殖方面的报道。在进行野生曼氏无针乌贼的驯化养殖过程中，技术人员发现，在驯化养殖二至三代后，野生乌贼开始适应人工驯养环境，从而能够达到规模化生产的目的，并且已经取得了一些进展。长蛸、短蛸等品种的人工养殖和繁育也受到各研究机构的关注。在对这些头足类进行实验、暂养、批量养殖的过程中，由于其种内的互残现象严重，在打斗过程中经常会出现喷墨的现象。而头足类墨的成分极为复杂，并且有机物含量丰富，因而极易造成养殖水体的恶化。普通养殖污水的净化装置一般采用多层滤膜结构，并且，滤膜的孔径按照自大而小的排列。如中国实用新型专利《多功能养殖水过滤器》，专利号ZL94245490.1，公开了一种多功能养殖水过滤器，由隔板、隔板将箱体分为左过滤室、右过滤室和净水室三部分。左过滤室和右过滤室均由纱网分成几个过滤层。每层间放置不同过滤介质。左、右过滤室下部由连通器连通。净水室设置水泵，并安装降温用的燕发器。蒸发器两端分别与压缩机和冷凝器相连。过滤后的净水由隔板的溢流口进入净水室，然后用水泵抽至养殖槽供使用。本实用新型的优点是过滤均匀，可实现自动循环过滤，可降温或升温。然而在应用于头足类养殖的过程中，墨粘液很快会堵塞过滤器，造成流水缓慢，甚至溢出的现象，不适用与头足类养殖污水的净化。
发明内容
本发明的目的在于针对现有技术提供一种不易被头足类墨粘液阻塞、净水效果好、过水快、无须频繁更换过滤组件的头足类专用养殖污水过滤装置。
本发明解决上述技术问题所采用的技术方案为：头足类专用养殖污水过滤装置，包括具有进水管和出水管的缸体，其中：缸体内竖直设有多孔板，并且多孔板的底部与缸体的底部相接合，多孔板的顶部与缸体的上沿口间具有间隙;缸体内还设有与多孔板平行的隔板，并且隔板的底部与缸体的底部间具有间隙，隔板的顶部高于多孔板;多孔板和隔板间设有过滤层;隔板靠近出水管的一侧设有吸附层。
为优化上述技术方案，采取的措施还包括：
进水管的上方设有能破坏粘稠液体粘连结构的破碎器;破碎器含有不锈钢网片，并且具有支撑装置。
不锈钢网片的网孔面积为10mm2至30mm2。
过滤层顶层为过滤棉，过滤棉下为砂石层，砂石层下为一或二层的过滤棉层。
多孔板上布有通孔，并且该通孔的位置高于过滤层的顶部。
出水管的外端连接有紫外线消毒加热装置。
由于本发明采用了头足类专用养殖污水过滤装置，包括具有进水管和出水管的缸体，其中：缸体内竖直设有多孔板，并且多孔板的底部与缸体的底部相接合，多孔板的顶部与缸体的上沿口间具有间隙;缸体内还设有与多孔板平行的隔板，并且隔板的底部与缸体的底部间具有间隙，隔板的顶部高于多孔板;多孔板和隔板间设有过滤层;隔板靠近出水管的一侧设有吸附层，因而本发明具有延缓污水中头足类墨的粘液堵塞过滤层进而提高整个过滤装置效率的优点，同时可以减少过滤层组件的更换和洗涤，经济方便。
