申请日2011.08.09
公开(公告)日2012.04.11
IPC分类号C05F7/00; C05F17/02
摘要
本实用新型公开了一种新型造纸污泥堆肥生产装置，属于有机肥领域，该实用新型装置由污泥脱水机、污泥烘干机、掺混池、草糠池、发酵池、后处理池组成，通过对造纸污泥的脱水、干燥、掺混、发酵、后处理等工序制得堆肥，具有结构简单、设备投资少、可将造纸污泥进行无害化处理、消除污染、经济效益好等优点，能将造纸污泥变废为宝，既产生了一定的经济效益，又产生了巨大的社会效益。
权利要求书
1.一种新型造纸污泥堆肥生产装置，其特征在于：包括污泥脱水机(1)、 污泥烘干机(2)、掺混池(3)、草糠池(4)、发酵池(5)、后处理池(6);污 泥脱水机(1)前设有泥浆泵和管道(7)、污泥脱水机(1)到污泥烘干机(2) 之间设有泥浆泵和管道(8)、污泥烘干机(2)到掺混池(3)之间设有输送机 (9)、污泥脱水机(1)到掺混池(3)之间设有泥浆泵和管道(10)、草糠池 (4)上设有有机肥发酵剂进口(11)、草糠池(4)到掺混池(3)之间设有输 送机(12)、掺混池(3)到发酵池(5)之间设有输送机(13)、发酵池(5) 到后处理池(6)之间设有输送机(14)、后处理池(6)上设有杀菌剂进口(15)、 氨基酸、腐殖酸螯合物进口(16)、成品出口(17)。
2.根据权利要求1所述的一种新型造纸污泥堆肥生产装置，其特征在于： 所述的泥浆泵为活塞式泥浆泵，管道为普通管道。
3.根据权利要求1所述的一种新型造纸污泥堆肥生产装置，其特征在于： 所述的输送机为皮带输送机。
说明书
新型造纸污泥堆肥生产装置
技术领域：
本实用新型属于有机肥领域，尤其涉及一种以造纸污泥为原料采用发酵法 生产堆肥的装置。
背景技术：
造纸产生的污泥有一沉污泥、二沉剩余污泥、气浮污泥，这些污泥的处理 方式是通过脱水设备将污泥的含水率降低到一定标准之后，由承包单位送至垃 圾处理场进行填埋，该方法费时费工，浪费大量人力、物力、财力，需占用大 量土地，还可能在运输的过程中给厂区和道路造成污染。如何把这部分污泥变 废为宝，是企业面临的难题。通过对造纸污泥的成分进行测定后发现，污泥中 的含有一定量的有机质，重金属含量较低，适合进行资源化利用，为此，我们 对造纸污泥的处理进行了大量的研究，开发了造纸污泥堆肥高温好氧发酵工艺， 将污泥彻底熟化降解为有机肥，通过这种新的处理方式充分发挥污泥的利用价 值。该技术的优点是：1.充分利用生物能，降低能耗，污泥中有机物在氧化作 用下与好氧菌充分反应，放出热量，使堆肥物料自然产生高温，这种生化反应 过程不需施加任何燃料，微生物使小分子有机物分解，大分子有机物降解稳定 化，生成有机肥料同时还达到污泥干化减容的目的，好氧发酵过程不产生甲烷 等厌氧气体，产生较小的臭味，由于持续高温，杀死病原体和杂草种子，彻底 使污泥无害化;2.高温发酵生物过程可以生产出高品质的有机肥料，由于污泥 中富含N、P、K等营养物质，在好氧菌作用下稳定熟化，易于植物和作物吸收， 产品可作园林绿化营养土，如作为农业施肥使用，可在肥料中添加适量的氨基 酸、腐殖酸螯合微量元素，即可得到养分全面的有机肥，可亩施4000-5000千 克，作基肥使用。该新型装置的优点是：可将造纸污泥进行无害化处理、消除 污染，且装置结构简单、设备投资少、经济效益好，能将造纸污泥变废为宝， 利国利民，既产生了一定的经济效益，又产生了巨大的社会效益。
发明内容：
为了解决造纸污泥产生的污染并进行无害化利用，生产出质量良好的堆肥， 本实用新型装置以造纸污泥为原料，通过对造纸污泥的脱水、干燥、掺混、发 酵、后处理等工序制得堆肥，该装置结构简单、设备投资少、可将造纸污泥进 行无害化处理、消除污染、经济效益好，能将造纸污泥变废为宝，既产生了一 定的经济效益，又产生了巨大的社会效益。
本实用新型采用的技术方案是：

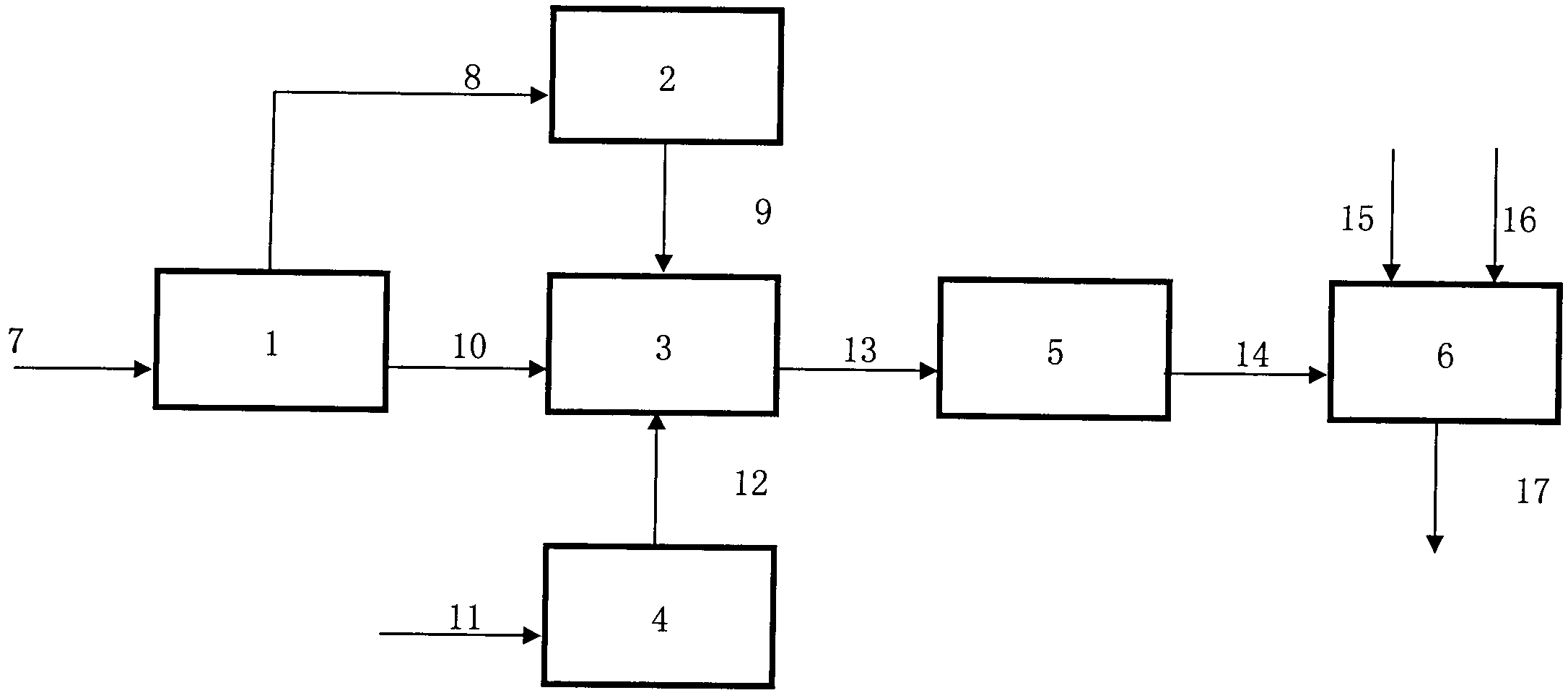

一种新型造纸污泥堆肥生产装置包括：污泥脱水机1、污泥烘干机2、掺 混池3、草糠池4、发酵池5、后处理池6;污泥脱水机1前设有泥浆泵和管道 7、污泥脱水机1到污泥烘干机2之间设有泥浆泵和管道8、污泥烘干机2到掺 混池3之间设有输送机9、污泥脱水机1到掺混池3之间设有泥浆泵和管道10、 草糠池4上设有有机肥发酵剂进口11、草糠池4到掺混池3之间设有输送机 12、掺混池3到发酵池5之间设有输送机13、发酵池5到后处理池6之间设有 输送机14、后处理池6上设有杀菌剂进口15、氨基酸、腐殖酸螯合物进口16、 成品出口17。
本实用新型的进一步技术方案是：
所述的泥浆泵为活塞式泥浆泵，管道为普通管道;
所述的输送机为皮带输送机。
本实用新型的有益效果是：提供了一种以造纸污泥为原料采用发酵法生产 堆肥的装置，该装置结构简单、设备投资少、可将造纸污泥进行无害化处理、 消除污染、经济效益好，能将造纸污泥变废为宝，既产生了一定的经济效益， 又产生了巨大的社会效益。
