申请日2011.08.12
公开(公告)日2012.03.07
IPC分类号F03B13/00; H02J7/32; E03C1/284; E03C1/264; E03C1/12
摘要
本实用新型公开了一种家用废水发电系统,包括蓄水池、叶轮、发电机、整流器和蓄电池;所述蓄水池的进水口连接家用水槽,排水口连接下水管,在所述排水口上设置有在蓄水池的水位到达设定高度时开启的液位开关;在所述下水管中安装有叶轮,叶轮连接发电机的转轴,通过发电机输出的交流电经过整流器整流成直流电,输出至蓄电池进行充电。本实用新型的发电系统利用家庭中所产生的废水进行发电,并将产生的电能存储在蓄电池里,由此便可以利用蓄电池为用户家中的照明以及其他用电设备供电,实现了资源的重复利用,符合目前倡导的节能低碳的绿色健康的生活方式。
权利要求书
1.一种家用废水发电系统,其特征在于:包括蓄水池、叶轮、发电机、整流器和蓄电池;所述蓄水池的进水口连接家用水槽,排水口连接下水管,在所述排水口上设置有在蓄水池的水位到达设定高度时开启的液位开关;在所述下水管中安装有叶轮,叶轮连接发电机的转轴,通过发电机输出的交流电经过整流器整流成直流电,输出至蓄电池进行充电。
2.根据权利要求1所述的家用废水发电系统,其特征在于:所述蓄水池的进水口通过U型弯管连接所述的家用水槽。
3.根据权利要求2所述的家用废水发电系统,其特征在于:在所述家用水槽与U型弯管的接口处设置有过滤网。
4.根据权利要求1所述的家用废水发电系统,其特征在于:所述液位开关为具有延时关闭特性的浮子开关。
5.根据权利要求1至4中任一项所述的家用废水发电系统,其特征在于:在所述下水管中设置有U型弯管。
6.根据权利要求1至4中任一项所述的家用废水发电系统,其特征在于:所述蓄水池位于家用水槽的下方,在蓄水池的顶部设置有活动盖板。
说明书
一种家用废水发电系统
技术领域
本实用新型属于水力发电技术领域,具体地说,是涉及一种利用家庭中所产生的废水进行发电的系统。
背景技术
随着能源的日益短缺,节能、低碳已经成为全球目前主要倡导的生活方式。因此,如何对资源进行重复利用,变废为宝,在节约资源的前提下方便人们的生活,是当今社会主要研究的方向。
针对这一发展趋势,如何对家庭中每日所产生的大量废水进行合理利用,已经成为当前一项主要的研究课题。
发明内容
本实用新型的目的在于提供一种家用废水发电系统,充分利用家庭中每日所产生的废水资源进行发电,产生电力为家庭中的其他用电设备供电,以节约电能。
为解决上述技术问题,本实用新型采用以下技术方案予以实现:

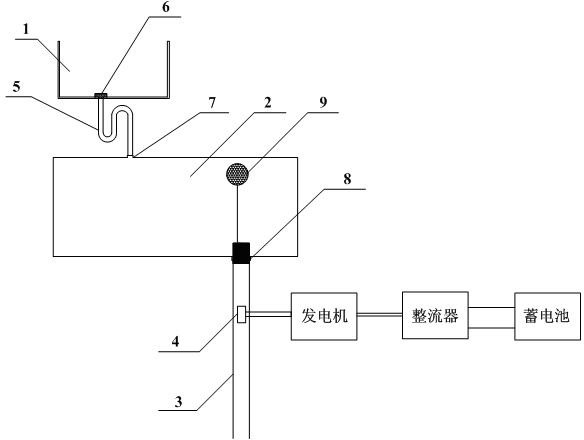

一种家用废水发电系统,包括蓄水池、叶轮、发电机、整流器和蓄电池;所述蓄水池的进水口连接家用水槽,排水口连接下水管,在所述排水口上设置有在蓄水池的水位到达设定高度时开启的液位开关;在所述下水管中安装有叶轮,叶轮连接发电机的转轴,通过发电机输出的交流电经过整流器整流成直流电,输出至蓄电池进行充电。
进一步的,所述蓄水池的进水口通过U型弯管连接所述的家用水槽。
又进一步的,在所述家用水槽与U型弯管的接口处设置有过滤网。
优选的,所述液位开关为具有延时关闭特性的浮子开关。
再进一步的,在所述下水管中设置有U型弯管。
更进一步的,所述蓄水池位于家用水槽的下方,在蓄水池的顶部设置有活动盖板。
与现有技术相比,本实用新型的优点和积极效果是:本实用新型的发电系统利用家庭中所产生的废水进行发电,并将产生的电能存储在蓄电池里,由此便可以利用蓄电池为用户家中的照明以及其他用电设备供电,实现了资源的重复利用,符合目前倡导的节能低碳的绿色健康的生活方式。
结合附图阅读本实用新型实施方式的详细描述后,本实用新型的其他特点和优点将变得更加清楚。
