溶磷废水处理技术

发布时间:2018-11-17 11:30:41

  申请日2011.08.17

  公开(公告)日2012.04.11

  IPC分类号C02F9/04; C02F101/10; B01D53/46; B01D53/78

  摘要

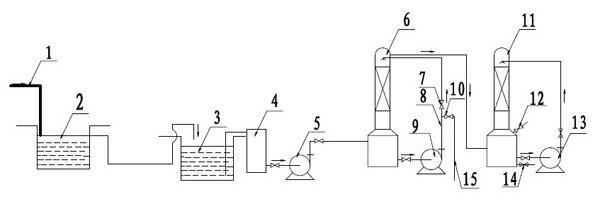

  本实用新型涉及一种溶磷废水处理装置,属于污水处理领域。本实用新型的溶磷废水处理装置,它依次连接有转料池、沉淀池、过滤器、第一液泵、一级喷淋塔,在转料池上设置有进料管,一级喷淋塔与第二液泵相连接,第二液泵的出口通过循环管和第一喷淋塔相连接,第二液泵的上设置有循环阀,在循环阀和第二液泵之间的循环管上与设置有出料管,在出料管上设置有出料阀,一级喷淋塔的塔顶和二级碱液喷淋塔的塔釜相连接,二级碱液喷淋塔的塔釜与第三液泵相连接,第三液泵和二级碱液喷淋塔的塔顶相连接,二级碱液喷淋塔的塔釜设置有加料阀和排污阀。利用本装置来处理溶磷废水,不仅实现企业废水处理循环利用,废水零排放的目标,还节省设备投资。

  权利要求书

  1.一种溶磷废水处理装置,它主要是由转料池,沉淀池、一级喷淋塔和二级碱液喷淋塔组成,其特征在于:转料池通过管道和沉淀池相连接,在转料池上设置有进料管,沉淀池通过管道和过滤器的进口相连接,过滤器的出口通过管道和第一液泵的进口相连接,第一液泵的出口通过管道和一级喷淋塔的塔釜相连接,一级喷淋塔的塔釜通过管道与第二液泵的进口相连接,第二液泵的出口通过循环管和第一喷淋塔的塔上部相连接,第二液泵的出口设置有循环阀,在循环阀和第二液泵之间的循环管的管道上与设置有出料管,在出料管上设置有出料阀,一级喷淋塔的塔顶通过管道和二级碱液喷淋塔的塔釜相连接,二级碱液喷淋塔的塔釜通过管道与第三液泵的进口相连接,第三液泵的出口通过管道和二级碱液喷淋塔的塔顶相连接,二级碱液喷淋塔的塔釜设置有加料阀和排污阀。

  说明书

  溶磷废水处理装置

  技术领域:

  本实用新型涉及工厂含磷废水的处理装置,特别是一种溶磷废水处理装置,属于污水处理领域。

  背景技术:

  黄磷是易燃物,一般存放在桶里。在以黄磷为原料生产其他含磷产品的工厂,原料车间的废水是工业废水,主要污染物是未能充分利用的溶磷,为溶解性固体、排放量大、治理有难度。

  一般处理黄磷的工艺是黄磷桶内的水进入转料池,池内多余的水进入沉淀池,经过压滤机直接打出。这样整个过程中,转料池内出现浮磷,在其多余水转入沉淀池过程中将浮磷也带入池内,水质经过测试为酸碱性,对周围的环境会产生一定的污染。

  实用新型内容:

  为了解决上述问题,本实用新型提供了一种结构简单,可以有效除去浮磷的装置。

  本实用新型的技术方案是通过以下方式实现的:

  溶磷废水处理装置,它主要是由转料池,沉淀池、一级喷淋塔和二级碱液喷淋塔组成,其中,转料池通过管道和沉淀池相连接,在转料池上设置有进料管,沉淀池通过管道和过滤器的进口相连接,过滤器的出口通过管道和第一液泵的进口相连接,第一液泵的出口通过管道和一级喷淋塔的塔釜相连接,一级喷淋塔的塔釜通过管道与第二液泵的进口相连接,第二液泵的出口通过循环管和第一喷淋塔的塔上部相连接,第二液泵的出口设置有循环阀,在循环阀和第二液泵之间的循环管的管道上与设置有出料管,在出料管上设置有出料阀,一级喷淋塔的塔顶通过管道和二级碱液喷淋塔的塔釜相连接,二级碱液喷淋塔的塔釜通过管道与第三液泵的进口相连接,第三液泵的出口通过管道和二级碱液喷淋塔的塔顶相连接,二级碱液喷淋塔的塔釜上设置有加料阀和排污阀。

  有益效果:

  1、利用本装置来处理溶磷废水,不仅实现了企业废水处理回用做厂区绿化用水,废水零排放的目标,还节省了设备投资。更为值得一提的是,因地制宜,通过对处理后废水进行回用不仅降低了绿化用水成本,还一定程度上缓解了企业消防用水部分短缺的局面,具有较大的环境效益、经济效益和社会效益。

  2、本实用新型处理效率高,浮磷不会大面积燃烧产生磷烟:每班员工会定时对废水进行循环处理三小时,用时短见效快,不会危及人身健康和周围环境质量。

  3、利用本装置处理的溶磷废水出水水质好:经过处理后的废水呈中性,达到国家的排放标准。在不造成周围环境污染的同时,用处理后的废水作为厂区绿化用水也为企业节约了淡水资源,一定程度上起到节能降耗的双重效果。

  4、本实用新型占地面积小,易清洗、易更换、运行稳定、运行成本相对也比较低。
