申请日2009.12.31
公开(公告)日2012.05.09
IPC分类号B01D35/00; B01D35/16
摘要
本发明涉及一种用于水处理设备的清洗装置及其清洗方法，其可对水处理设备内的用手难以够到的区域进行清洗。根据本发明一个方面的用于水处理设备的清洗装置可包括：循环构件，所述循环构件与所述水处理设备的通道相连，以使清洗水经由所述水处理设备的所述通道循环;以及循环模块，所述循环模块与所述循环构件相连，并使所述清洗水经由所述水处理设备的所述通道和所述循环构件循环，从而对所述水处理设备的所述通道进行清洗。根据本发明另一方面的水处理设备的清洗方法可包括：清洗水流入运转，在所述清洗水流入运转中，清洗水流入循环构件;以及循环清洗运转，在所述循环清洗运转中，循环模块被操作成使所述清洗水经由所述清洗处理装置的通道循环。
权利要求书
1.一种用于水处理设备的清洗装置，所述清洗装置包括：
循环构件，所述循环构件与所述水处理设备的通道相连，以使清洗水 经由所述水处理设备的所述通道循环;以及
循环模块，所述循环模块与所述循环构件相连，并使所述清洗水经由 所述水处理设备的所述通道和所述循环构件循环，从而对所述水处理设备 的所述通道进行清洗。
2.如权利要求1所述的清洗装置，其特征在于，所述循环构件包括：
一个或多个连接管道，所述一个或多个连接管道与所述水处理设备的 排水单元相连;以及
循环管道，所述循环管道与所述水处理设备的过滤器单元的出口侧相 连。
3.如权利要求2所述的清洗装置，其特征在于，所述连接管道可拆卸 地联接到形成所述排水单元的龙头和/或排水管道，
所述循环管道在所述过滤器单元或净化水储存单元的出口侧处可拆卸 地联接到净化水管道。
4.如权利要求3所述的清洗装置，其特征在于，所述循环管道与水位 控制器相连，所述水位控制器在所述循环管道联接到所述净化水储存单元 时对所述净化水储存单元的水位进行检测。
5.如权利要求3所述的清洗装置，其特征在于，在所述连接管道或所 述循环管道中设有筛孔网，以便对所述清洗水进行过滤。
6.如权利要求2所述的清洗装置，其特征在于，所述循环模块包括开 闭装置，所述开闭装置连续地打开与所述连接管道连通的所述通道，从而 能使所述清洗水连续地经由所述通道循环。
7.如权利要求6所述的清洗装置，其特征在于，所述开闭装置包括：
罩壳，所述罩壳具有供所述连接管道可拆卸地联接的多个连接端口;
盘片，所述盘片具有与所述连接端口相对应的开口;以及
电动机，所述电动机在通过转动所述盘片来使所述开口与对应的连接 端口对应时打开所述对应的连接端口。
8.如权利要求7所述的清洗装置，其特征在于，在单个连接端口中单 独设置止回阀，以便在所述连接管道与所述连接端口相连时打开所述连接 端口，并在所述连接管道没有与其连接时关闭所述连接端口。
9.如权利要求7所述的清洗装置，其特征在于，所述开闭装置的罩壳 包括：
多个连接通道，所述多个连接通道与所述各连接端口相连;以及
一体化的通道，所述一体化的通道将所述连接通道连接至单个通道， 且与所述循环管道相连。
10.如权利要求6所述的清洗装置，其特征在于，所述开闭装置是单 独地设置在与所述各连接管道联接的所述连接端口中的多个螺线管阀。
11.如权利要求6或10所述的清洗装置，其特征在于，所述循环模块 还包括操作单元，所述操作单元根据所述水处理设备中的龙头的数量和排 水管道的数量来确定所述连接端口的数量。
12.如权利要求1所述的清洗装置，其特征在于，连接端口设置在所 述循环模块的上表面，从而使所述连接管道联接到所述连接端口，
循环端口设置在所述循环模块的侧面，从而使所述循环管道联接到所 述循环端口。
13.如权利要求1所述的清洗装置，其特征在于，所述循环模块包括：
排水管道，所述排水管道与所述循环构件相连;
通道开关单元，所述通道开关单元与所述循环构件联接到所述排水管 道的部分相连，从而对所述清洗水的通道进行开关;以及
循环泵，所述循环泵与所述循环构件相连，从而能有选择地使所述连 接管道中的所述清洗水流经所述水处理设备的所述排水管道或所述通道。
14.如权利要求13所述的清洗装置，其特征在于，所述循环模块还包 括清洗水检测单元，所述清洗水检测单元对所述清洗水的流动进行测量， 从而来确定所述循环模块是否正常运转。
15.如权利要求14所述的清洗装置，其特征在于，所述清洗水检测单 元配置在所述循环泵的清洗水出口侧。
16.如权利要求15所述的清洗装置，其特征在于，所述清洗水检测单 元是液压传感器或流速传感器。
17.一种水处理设备的清洗方法，所述清洗方法包括：
清洗水流入运转，在所述清洗水流入运转中，清洗水流入循环构件; 以及
循环清洗运转，在所述循环清洗运转中，所述循环模块被操作以使所 述清洗水经由所述水处理设备的通道循环。
18.如权利要求17所述的清洗方法，其特征在于，在所述循环清洗运 转中，所述清洗水经由所述水处理设备的过滤器单元的出口侧循环。
19.如权利要求17所述的清洗方法，其特征在于，在所述清洗水流入 运转中，所述水处理设备的多个通道被分成包括至少一个管道的多个组， 并且所述清洗水以连续的方式经由所述多个组循环，从而对所述多个管道 进行清洗。
20.如权利要求17所述的清洗方法，其特征在于，在所述清洗水流入 运转中，所述水处理设备的多个容器被分成包括至少一个容器的多个组， 并且所述清洗水以连续的方式经由所述多个组循环，从而对所述多个容器 进行清洗。
21.如权利要求17所述的清洗方法，其特征在于，在所述循环清洗运 转中，在所述过滤器单元的出口侧处的净化水储存单元被完全充满水之前 操作所述循环模块。
22.如权利要求17所述的清洗方法，其特征在于，在所述循环清洗运 转中，通过对所述清洗水的液压或流速进行测量来检测故障。
23.如权利要求17所述的清洗方法，其特征在于，在所述循环清洗运 转中，所述循环模块在所述循环清洗操作完成或检测到故障时停止运转。
24.如权利要求23所述的清洗方法，其特征在于，在所述循环清洗运 转中，当所述循环模块停止运转时，通过显示器和/或蜂鸣器来指示清洗完 成或故障。
25.如权利要求17所述的清洗方法，其特征在于，还包括清洗水中和 运转，在所述清洗水中和运转中，通过在所述循环清洗操作之后将反作用 剂输入所述清洗水，从而对所述清洗水进行中和。
26.如权利要求25所述的清洗方法，其特征在于，在所述清洗水中和 运转中，所述水处理设备的多个通道被分成包括至少一个管道的多个组， 并且所述清洗水以连续的方式经由所述多个组循环，从而对所述多个管道 进行清洗。
27.如权利要求26所述的清洗方法，其特征在于，在所述清洗水中和 运转执行了预定时间之后，使用显示器和/或蜂鸣器指示完成对所述清洗水 的中和。
28.如权利要求25所述的清洗方法，其特征在于，还包括排水运转， 在所述排水运转中，通过在所述清洗水中和运转进行了预定时间之后操作 所述通道开关单元，就能将中和后的清洗水排出。
29.如权利要求28所述的清洗方法，其特征在于，还包括洗净运转， 在所述洗净运转中，通过在进行了所述排水运转之后将净化水供应到所述 水处理设备的所述通道并排出所述净化水，从而能对所述水处理设备的所 述通道进行洗净。
30.如权利要求29所述的清洗方法，其特征在于，在所述净化运转中， 在所述过滤器单元的所述出口侧处完全填充所述净化水储存单元之后操作 所述通道开关单元，从而将所述净化水储存单元中的净化水排出至外侧。
说明书
用于水处理设备的清洗装置及其清洗方法
技术领域
本发明涉及一种用于水处理设备的清洗装置及其清洗方法。
背景技术
一般来说，水处理设备对生水进行过滤，以提供适于饮用的水。这种 水处理设备的示例可包括净水器和离子发生器。
水处理设备具有对水进行过滤的过滤器单元和导入过滤后的水的水龙 头，由此提供适于饮用的水。此外，这种水处理设备可分成容器型水处理 设备和非容器型水处理设备，其中，上述容器型水处理设备可具有供净化 水储存的净化水容器、冷水容器和热水容器，或是上述容器型水处理设备 可具有上述这些水容器中的一部分，上述非容器型水处理设备不具有上述 这些水容器中的任意一个。
水处理设备的过滤器单元、水龙头和各种容器通过净化水管道连接， 从而可供净化水流过其中。
在水处理设备长时间使用时，容器、水龙头和各种净化水管道会变得 被水中所含的异物所覆盖。因此，净水器的使用者或协作者可周期性地或 根据需要对各容器内侧进行清洗。
但是，在现有技术中，由于不可能将清洗工具插入各种净化水管道或 水龙头的细长通道中，因此，不能被容易地清洗。因而，即便是在水处理 设备得到清洗后，使用者还是无法有助于使由异物所污染的饮用水免受水 龙头或各种净化水管道中的异物的影响。
发明的公开
发明所要解决的技术问题
本发明为解决现有技术中的上述问题而作，本发明的一个方面在于提 供一种用于水处理设备的清洗装置及其清洗方法，通过上述清洗方法，能 使用清洗工具或是手对水处理设备的难以够及的区域进行清洗。
解决技术问题所采用的技术方案

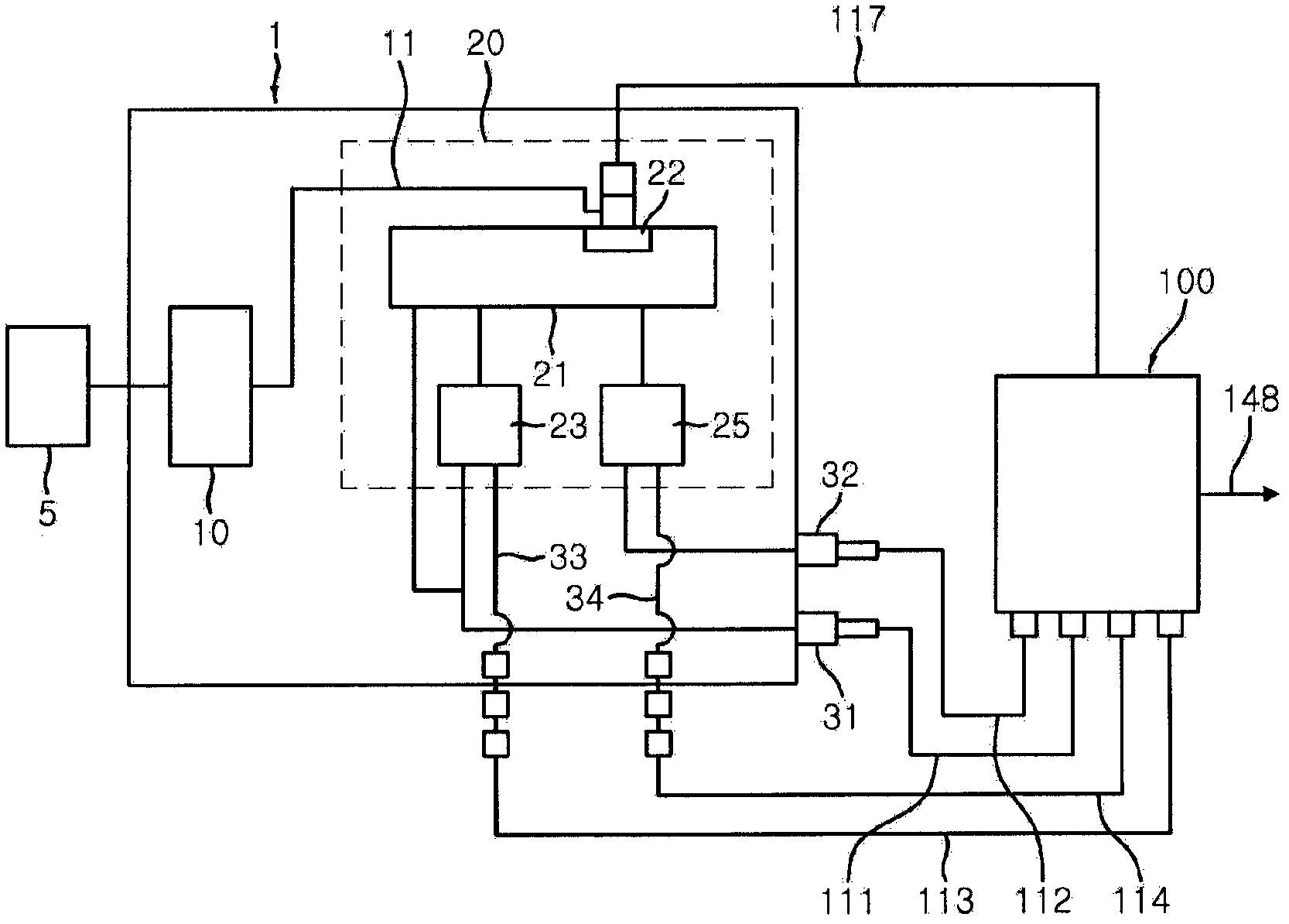

根据本发明的一个方面，提供一种用于水处理设备的清洗装置，所述 清洗装置包括：循环构件，所述循环构件与所述水处理设备的通道相连， 以使清洗水经由所述水处理设备的所述通道循环;以及循环模块，所述循 环模块与所述循环构件相连，并使所述清洗水经由所述水处理设备的所述 通道和所述循环构件循环，从而对所述水处理设备的所述通道进行清洗。
所述循环构件可包括：一个或多个连接管道，所述一个或多个连接管 道与所述水处理设备的排水单元相连;以及循环管道，所述循环管道与所 述水处理设备的过滤器单元的出口侧相连。
所述连接管道能可拆卸地联接到形成所述排水单元的龙头和/或排水 管道，所述循环管道在所述过滤器单元或净化水储存单元的出口侧处能可 拆卸地连接到净化水管道。
所述循环管道可与水位控制器相连，所述水位控制器在所述循环管道 联接到所述净化水储存单元时对所述净化水储存单元的水位进行检测。
可在所述连接管道或所述循环管道中设置筛孔网，以对所述清洗水进 行过滤。
所述循环模块可包括开闭装置，所述开闭装置连续地打开与所述连接 管道连通的所述通道，从而能使所述清洗水连续地经由所述通道循环。
所述开闭装置可包括：罩壳，所述罩壳具有供所述连接管道可拆卸地 联接的多个连接端口;盘片，所述盘片具有与所述连接端口相对应的开口; 以及电动机，所述电动机在通过转动所述盘片来使所述开口与对应的连接 端口对应时打开所述对应的连接端口。
可在单个连接端口中单独设置止回阀，以在所述连接管道与所述连接 端口相连时打开所述连接端口，并在所述连接管道没有与其连接时关闭所 述连接端口。
所述开闭装置的所述罩壳可包括：多个连接通道，所述多个连接通道 与所述各连接端口相连;以及一体化的通道，所述一体化的通道将所述连 接通道连接至单个通道，且与所述循环管道相连。
所述开闭装置可以是单独地设置在与所述各连接管道联接的所述连接 端口中的多个螺线管阀。
所述循环模块还可包括操作单元，所述操作单元根据所述水处理设备 中的龙头的数量和排水管道的数量来确定所述连接端口的数量。
连接端口可设置在所述循环模块的上表面，从而使所述连接管道联接 到所述连接端口，循环端口可设置在所述循环模块的侧面，从而使所述循 环管道联接到所述循环端口。
所述循环模块可包括：排水管道，所述排水管道与所述循环构件相连; 通道开关单元，所述通道开关单元与所述循环构件联接到所述排水管道的 部分相连，从而对所述清洗水的通道进行开关;以及循环泵，所述循环泵 与所述循环构件相连，从而能有选择地使所述连接管道中的所述清洗水流 经所述水处理设备的所述通道或所述排水管道。
所述循环模块还可包括清洗水检测单元，所述清洗水检测单元对所述 清洗水的流动进行测量，并确定所述循环模块是否正常运转。
所述清洗水检测单元可配置在所述水处理设备的所述循环泵的清洗水 出口侧。
所述清洗水检测单元可以是液压传感器或流速传感器。
根据本发明的另一方面，提供一种水处理设备的清洗方法，所述清洗 方法包括：清洗水流动运转，在所述清洗水流动运转中，清洗水流入循环 构件;以及循环清洗运转，在所述循环清洗运转中，循环模块被操作成使 所述清洗水经由所述清洗处理装置的通道循环。
在所述循环清洗运转中，所述清洗水可经由所述清洗处理装置的过滤 器单元的出口侧循环。
在所述清洗水流动运转中，所述水处理设备的多个通道被分成包括至 少一个管道的多个组，并且所述清洗水以连续的方式经由所述多个组循环， 从而对所述多个管道进行清洗。
在所述清洗水流动运转中，所述水处理设备的多个容器被分成包括至 少一个容器的多个组，并且所述清洗水以连续的方式经由所述多个组循环， 从而对所述多个容器进行清洗。
在所述循环清洗运转中，可在所述过滤器单元的出口侧处的净化水储 存单元被完全充满水之前操作所述循环模块。
在所述循环清洗运转中，可通过对所述清洗水的液压或流速进行测量 来检测故障。
在所述循环清洗运转中，所述循环模块可在所述循环清洗操作完成或 检测到故障时停止运转。
在所述循环清洗运转中，当所述循环模块停止运转时，可通过显示器 和/或蜂鸣器来指示清洗完成或故障。
所述清洗方法还可包括清洗水中和运转，在所述清洗水中和运转中， 通过在所述循环清洗操作之后将反作用剂输入所述清洗水，从而对所述清 洗水进行中和。
在所述清洗水中和运转中，所述水处理设备的多个通道可被分成包括 至少一个管道的多个组，并且所述清洗水以连续的方式经由所述多个组循 环，从而对所述多个管道进行清洗。
在所述清洗水中和运转执行了预定时间之后，可使用显示器和/或蜂鸣 器指示完成对所述清洗水的中和。
所述清洗方法还可包括排水运转，在所述排水运转中，通过在所述清 洗水中和运转进行了预定时间之后操作所述通道开关单元，就能将中和后 的清洗水排出。
所述清洗方法还可包括洗净运转，在所述洗净运转中，通过在进行了 所述排水运转之后将净化水供应到所述水处理设备的所述通道并排出所述 净化水，从而能对所述水处理设备的所述通道进行洗净。
在所述净化运转中，可在所述过滤器单元的所述出口侧处完全填充所 述净化水储存单元之后操作所述通道开关单元，从而将所述净化水储存单 元中的净化水排出至外侧。
发明效果
如上所述，根据本发明，也能容易地清洗用清洗工具或手难以够到的 区域。
根据本发明，可避免水处理设备的通道被部分清洗，或能避免因彼此 之间水压差异而导致的在清洗效率上的降低。
根据本发明，能在清洗过程中，精确地检测到故障，并能实现噪声降 低。
