申请日2009.12.31
公开(公告)日2011.06.15
IPC分类号F23G7/00; F22B31/00
摘要
本实用新型是一种水煤浆与污泥混烧蒸汽锅炉，属于蒸汽锅炉。特别涉及兼有水处理污泥焚烧功能的水煤浆蒸汽锅炉。包括如下部件：水煤浆给料口(1)，皮带上料机(2)，污泥及石英砂料斗(3)，星型给料阀(4)，高压空气送料管道(5)，炉膛(6)。提供了一种不会结焦、结渣，燃料燃烧完全，兼有焚烧处理污泥功能。结构简单、维修方便，设备投资省的水煤浆与污泥混烧蒸汽锅炉。污泥无须干燥，直接与水煤浆混合燃烧，实现了污泥焚烧，简化了焚烧处理工艺，降低了处理成本;污泥中的可燃物能够充分燃烧，污染物分解完全，充分利用了有机质燃烧所产生的热能，避免了对环境的污染;并具有结构简单、检修方便快捷，设备投资低的特点。
权利要求书
1.一种水煤浆与污泥混烧蒸汽锅炉，其特征在于包括如下部件：水煤浆给料口(1)，皮带上料机(2)，污泥及石英砂料斗(3)，星型给料阀(4)，高压空气送料管道(5)，炉膛(6);
其中
所述水煤浆给料口(1)和高压空气送料管道(5)与炉膛(6)直接相通;污泥及石英砂料斗(3)通过星型给料阀(4)与炉膛(6)相通。
说明书
水煤浆与污泥混烧蒸汽锅炉
技术领域
本实用新型是一种水煤浆与污泥混烧蒸汽锅炉，属于蒸汽锅炉。特别涉及兼有水处理污泥焚烧功能的水煤浆蒸汽锅炉。
背景技术
水煤浆流动性好、燃烧效率高、节约能源、有利于环境保护，与原煤燃料相比，有诸多优越性。而得到广泛应用。但现有技术中的水煤浆锅炉存在结焦、结渣和燃烧不完全的问题。
造纸、印染、化工、医药、城市生活等诸多领域的污水处理装置产生大量污泥，污泥的成分比较复杂，除含有水分外，还含有大量的有机质、难降解的有机物、多种微量元素、病原微生物和寄生虫卵、重金属等。将产量巨大、组成复杂的污泥无害化、资源化，是摆在国内外水处理以及环境保护界人士面前的重要课题。
现有技术中采用的污泥埋理方法，不仅占用良田，而且污染土壤和地下水源;向江河湖海排放不被允许;经干燥后焚烧，不仅工艺复杂、处理成本高，而且会产生大量NOx，必须配置尾气脱氮、脱硫装置，系统结构复杂，设备投资高昂。
实用新型内容
本实用新型的目的在于避免上述现有技术中的不足之处，而提供一种不会结焦、结渣，燃料燃烧完全，兼有焚烧处理污泥功能。结构简单、维修方便，设备投资省的水煤浆与污泥混烧蒸汽锅炉。
本实用新型的目的可以通过如下措施来达到：

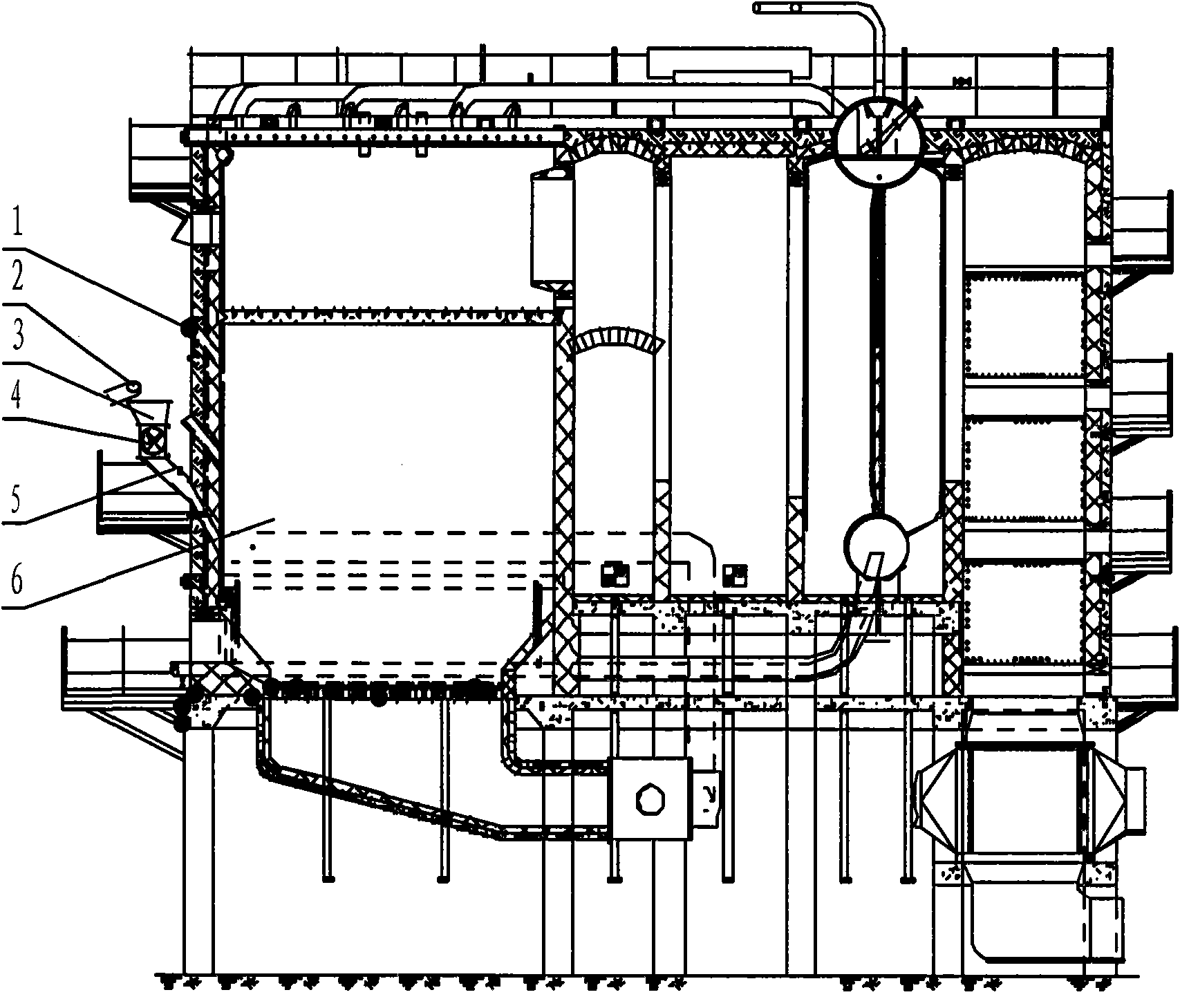

本实用新型的水煤浆与污泥混烧蒸汽锅炉，包括如下部件：水煤浆给料口1，皮带上料机2，污泥及石英砂料斗3，星型给料阀4，高压空气送料管道5，炉膛6;
其中
所述水煤浆给料口(1)和高压空气送料管道(5)与炉膛(6)直接相通;污泥及石英砂料斗(3)通过星型给料阀(4)与炉膛(6)相通。
①所述之污泥及石英砂料斗(3)是对传统水煤浆锅炉石英砂进料口，通过加大进料面积进行了改进，使之一口两用;
②所述之星型给料阀(4)将传统水煤浆锅炉的敞开式给料方式改进为星型阀密封给料方式;
③所述之高压空气送料管道(5)是新设置的水煤浆和污泥燃料强化燃烧装置。
本实用新型的设计人在其设计的纯水煤浆蒸汽锅炉的基础上，萌发了研制兼有水处理污泥焚烧功能的水煤浆蒸汽锅炉的设计构思。通过多次的试验，对原“石英砂进料口”进行了改进，加大了进料口面积，使它具备一口两用式功能，即平常作为添加污泥用，必要的时候也作为石英砂添料口，并改变原敞开式结构，采用星型给料阀密封式给料方式，提高了炉膛密封性，锅炉热效率显著提高。同时，辅以适当的高压压缩空气吹入，使添加进的污泥与氧气充分混合，当污泥与炽热的烟气接触时，污泥中的可燃物便会充分燃烧。污泥中的污染物分解完全，充分利用了有机质燃烧所产生的热能，避免了对环境的污染，从而完成了本实用新型的任务。
本实用新型的水煤浆与污泥混烧蒸汽锅炉公开的技术方案，相比现有技术具有实质性特点和显著的进步，并能产生如下积极效果：
1.提供了一种不会结焦、结渣，燃料燃烧完全，兼有焚烧处理污泥功能。结构简单、维修方便，设备投资省的水煤浆与污泥混烧蒸汽锅炉。
2.污泥无须干燥，直接与水煤浆混合燃烧，实现了污泥焚烧，简化了焚烧处理工艺，降低了处理成本。
3.采用星型给料阀密封式给料方式，提高了炉膛密封性，锅炉热效率显著提高
4.辅以适当的高压压缩空气吹入，使添加进的污泥与氧气充分混合，当污泥与炽热的烟气接触时，污泥中的可燃物便会充分燃烧。污泥中的污染物分解完全，充分利用了有机质燃烧所产生的热能，避免了对环境的污染，
5.本实用新型锅炉具有结构简单、检修方便快捷，设备投资大幅度降低。
