申请日2010.01.27
公开(公告)日2010.11.10
IPC分类号C02F1/50; C02F1/78
摘要

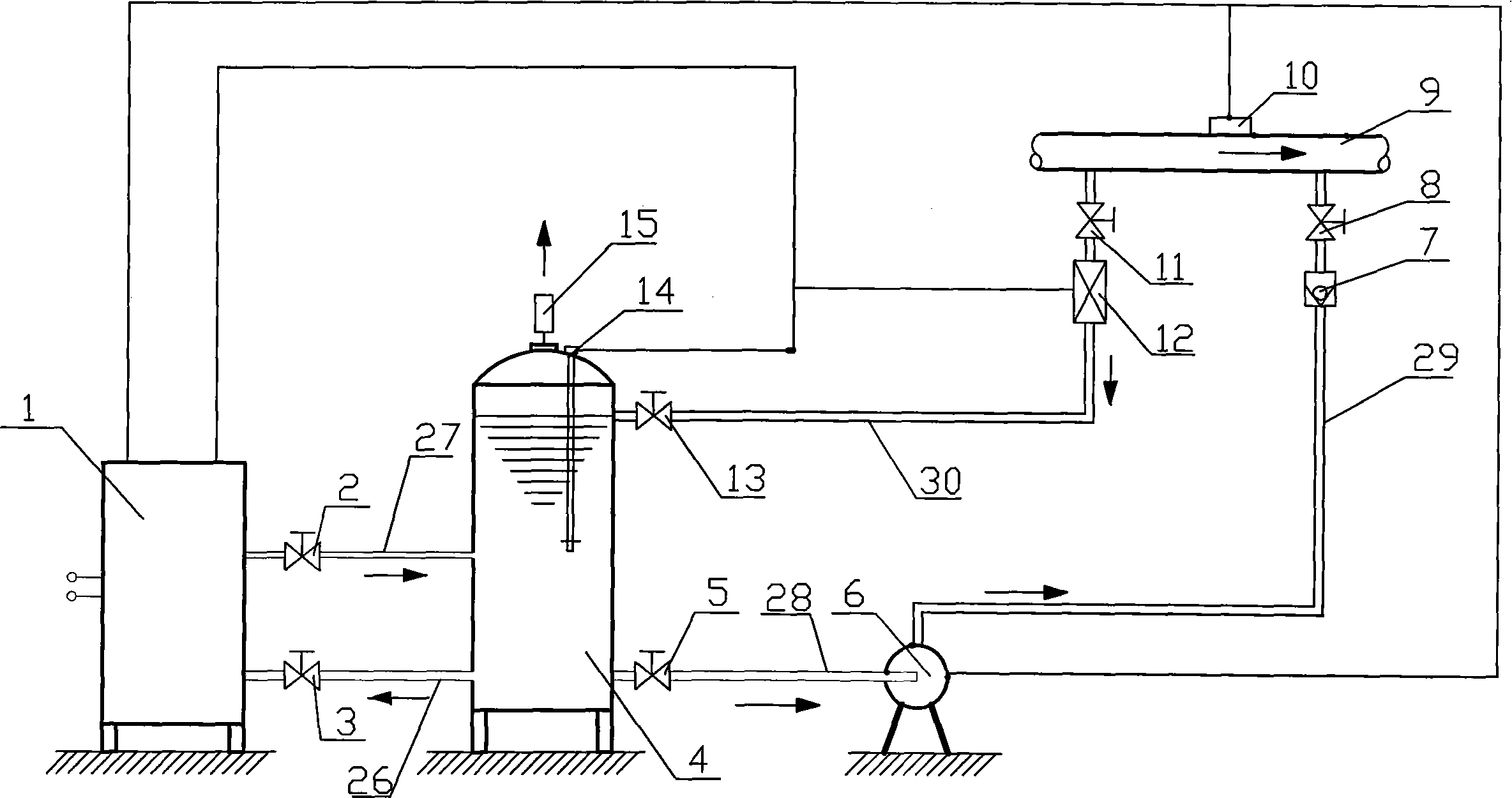

本实用新型公开了一种臭氧消毒水处理设备，包括主机，所述主机通过进水管和出水管连接气水混合罐，所述气水混合罐通过水管I连接投加泵，所述投加泵通过水管II连接供水主管网，所述供水主管网通过水管III连接所述气水混合罐;所述主机包括臭氧发生器，所述臭氧发生器通过富氧气管连接变压吸附分子筛，所述变压吸附分子筛通过压缩空气管连接空气压缩机，所述臭氧发生器通过臭氧气管连接气水混合泵，所述气水混合泵连接所述的进水管和所述的出水管。本实用新型具有消毒效率高、操作简便、工作可靠、运输安装方便、机动性好的优点。
翻译权利要求书
1.一种臭氧消毒水处理设备，其特征在于，包括主机，所述主机通过进水管和出水管连接气水混合罐，所述气水混合罐通过水管I连接投加泵，所述投加泵通过水管II连接供水主管网，所述供水主管网通过水管III连接所述气水混合罐;所述主机包括臭氧发生器，所述臭氧发生器通过富氧气管连接变压吸附分子筛，所述变压吸附分子筛通过压缩空气管连接空气压缩机，所述臭氧发生器通过臭氧气管连接气水混合泵，所述气水混合泵连接所述的进水管和所述的出水管。
2.根据权利要求1所述的臭氧消毒水处理设备，其特征在于，所述进水管上设有主机吸水口阀门，所述出水管上设有主机出水口阀门，所述水管I上设有臭氧水阀门，所述水管II上设有单向阀和投加口阀门。
3.根据权利要求1或2所述的臭氧消毒水处理设备，其特征在于，所述水管III上依次设有取水口阀门、电磁阀和补水口阀门，所述供水主管网上设有传讯水表，所述气水混合罐上设有液位计。
4.根据权利要求3所述的臭氧消毒水处理设备，其特征在于，所述主机包括系统控制器，所述电磁阀、传讯水表、液位计和投加泵通过控制信号线与所述系统控制器连接。
5.根据权利要求4所述的臭氧消毒水处理设备，其特征在于，所述气水混合罐上面设有尾气处理器。
6.根据权利要求5所述的臭氧消毒水处理设备，其特征在于，所述臭氧发生器中的电介质材料采用氧化铝陶瓷。
说明书
臭氧消毒水处理设备
技术领域
本实用新型属于水处理设备领域，特别涉及一种臭氧消毒水处理设备。
背景技术
近几年内，我国饮用水处理技术有了大跨步的前进，常用的消毒方法有氯、二氧化氯、次氯酸钠、臭氧等。
氯的消毒方法：是一种传统的消毒方法，普遍应用在自来水厂。但氯消毒效率对水质pH值改变特别敏感，pH值由7.5变到8.0，氯的投加量要加大2.5倍，操作繁琐，而且氯的生产、储存和运输均有不安全隐患。另外，目前随着水源受到有机化学工业产物的污染，氯消毒后会产生氯仿、溴二氯甲烷、四氯化碳等氯化有机物(THM)，这些物质具有致癌性。因此，纯用氯的消毒方法将逐渐被其它方法替代。
二氧化氯的消毒方法：二氧化氯氧化能力强，能杀灭许多氯气无法充分灭活的病毒和致病微生物，消毒效果基本不受介质pH值的影响，而且几乎不与原水中有机物作用生成有害的有机氯代物。但是二氧化氯自身的物理、化学性质，也使其在制备和实际应用中存在一定不足之处。ClO2消毒过程反应条件苛刻，伴随副反应，产物包括气、液、固(不反应的残渣)三项的复杂化学反应，需操作人员具有一定的技术知识和很强的责任心，在保证原料纯度的条件下，严格按照发生器标准工况进行浓度配比，否则不但会减低ClO2生成效率、增加副产物浓度，还会带来爆炸的风险。
次氯酸钠的消毒方法：将食盐水电解后生成次氯酸钠溶液。在适量的浓度时消毒效果与液氯相同。优点：无色、无味、投资少;缺点：操作复杂、劳动强度大、电极易损、电耗、盐耗均高。
臭氧的消毒方法：臭氧具有极强的氧化能力与杀菌性能。臭氧化学性质活泼，是一种强氧化剂，对细菌、霉菌、病毒等微生物，通过氧化作用破坏其细胞膜，从而达到杀灭微生物的目的。正因为臭氧具有这种极强的氧化性特点，被世界公认是一种广谱高效杀菌剂，它的氧化能力高于氯，灭菌速度比氯快300-600倍，臭氧还可以分解空气中、水中、食物中一些有害物质，例如：苯、甲醛、氰化物、硫化物、农药等。将臭氧溶于水中可形成臭氧水，臭氧水是一种对各种致病微生物有极强杀灭作用的消毒灭菌水剂，臭氧被称为绿色环保元素，因为在杀菌、消毒过程中，臭氧可自行还原为氧和水，没有任何残留和二次污染，这是其它任何化学元素消毒剂都无法做到的。
但是，臭氧是一种不稳定的物质，因此，在使用中不能储存，需要现用现做，要求设备可靠、操作简便。
发明内容
本实用新型为了解决现有技术中存在的不足，提供一种消毒效率高、操作简便、工作可靠、运输安装方便、机动性好的臭氧消毒水处理设备。
本实用新型解决其技术问题所采用的技术方案是：一种臭氧消毒水处理设备，包括主机，所述主机通过进水管和出水管连接气水混合罐，所述气水混合罐通过水管I连接投加泵，所述投加泵通过水管II连接供水主管网，所述供水主管网通过水管III连接所述气水混合罐;所述主机包括臭氧发生器，所述臭氧发生器通过富氧气管连接变压吸附分子筛，所述变压吸附分子筛通过压缩空气管连接空气压缩机，所述臭氧发生器通过臭氧气管连接气水混合泵，所述气水混合泵连接所述的进水管和所述的出水管。
所述进水管上设有主机吸水口阀门，所述出水管上设有主机出水口阀门，所述水管I上设有臭氧水阀门，所述水管II上设有单向阀和投加口阀门。
所述水管III上依次设有取水口阀门、电磁阀和补水口阀门，所述供水主管网上设有传讯水表，所述气水混合罐上设有液位计。
所述主机包括系统控制器，所述电磁阀、传讯水表、液位计和投加泵通过控制信号线与所述系统控制器连接。
所述气水混合罐上面设有尾气处理器。
所述臭氧发生器中的电介质材料采用氧化铝陶瓷。
本实用新型的有益效果：
1、臭氧化技术应用于饮用水处理，除具有杀菌效果好、无二次污染外，还具有脱色、除味、氧化分解有机物等作用;
2、本实用新型的臭氧发生器件是采用专利技术《风冷陶瓷板式臭氧发生器件》，其电介质材料采用氧化铝陶瓷。一般器件经常采用的电介质材料为玻璃或搪瓷，其介电常数分别为2.79和5.15，而氧化铝陶瓷的介电常数为9至10，因此可大大提高发生器的臭氧产生率，使本设备起动迅速，效率高，电耗低，使用成本相对低廉;
3、陶瓷板式臭氧发生器件的电极无任何消耗，因此工作稳定，使用寿命长;
4、本实用新型在气水混合泵的作用下，使气水混合罐内的水在主机与气水混合罐之间循环，反复投加臭氧化气体，使罐内臭氧水浓度迅速增高，很快达到工作平衡值，因此设备具有起动快、杀菌消毒功效强的优点;
5、本实用新型可根据现场运行需求情况，采用不同控制模式，操作简便，自动化程度高。
6、采用尾气处理器不污染环境，周围空气中无腐蚀性气体存在;
7、对环境条件适应性强，环境温度：0-35℃、环境相对湿度≤85%;
8、本实用新型采取模块运输、现场安装方式，适应性强，运输、安装、维修方便。
本实用新型尤其适用于农村井水及小型水厂等饮用水消毒，保障饮水安全、维护生命健康。
