申请日2010.02.05
公开(公告)日2010.08.04
IPC分类号C02F9/08; C02F103/28; C02F1/52
摘要
本发明公开一种造纸污水高效净化系统，主要由综合处理器1、污泥聚凝器2、分离净化器3和初滤器4四大部份及污水净化过程中所需的污水泵、电动机、药剂搅拌器，电动阀和水位开关等辅助电器组成。所述四个污水净化设备是整个高效净化系统的主体部分，主要通过污水管道和相互连通、依次对所通过的污水进分离处理，最终达到快速分离净化污水的目的。其结构特点为：污泥聚凝器2和分离净化器3均为封闭式低压容器罐体(罐体为钢板、不锈钢板或玻璃钢材料制作)，优质活性矿砂滤料及自动程控运行电器相结合，具有体积小，占地少，净化速度快、效率高等优势特点。本发明将高科技物化原理技术和特殊活性矿砂滤料的合理结合利用，使污水的分离净化处理得到更进一步的提高。
权利要求书
1.一种造纸废水高效净化系统，主要由综合处理器、污泥聚凝器、分离净化器和初滤器四大部份及相应的连接管路、阀件和电控元器件构成。其特征在于滚筒筛网的固液分离技术、综合处理器的药剂快速混合器、污泥聚凝器中泥水分离器截留技巧和分离净化器中活性矿砂滤料的彻底分离技术。
2.根据权利要求1所述的造纸污水高效净化系统，其特征在于初滤器4中滚筒筛网的中心轴21是固定不动的出水管，造纸污水通过中心管上的出水口洒在滚筒筛网上，分布均匀，不易堵塞。
3.根据权利要求1所述的造纸污水高效净化系统，其特征在于，初滤器4中废渣输送带19为滤网式，在将废渣排出的同时滤掉水分。
4.根据权利1要求所述的石材污水高效净化系统，其特征在于综合处理器1中的药液混合器是在过水管道中设置多道水路分流切换器，使污水与药液在流动中快速混合。
5.根据权利要求1所述的造纸污水高效净化系统，其特征在于，污泥聚凝器2中泥水分离器7采用的高精滤料为耐酸碱防腐材料(尼仑、锦仑、涤纶化仟丝料)，能有效地将大部分浓缩污泥截留。
6.根据权利要求1所述的造纸污水高效净化系统，其特征在于，分离净化器3中的活性矿砂滤层9为活化沸石和石英砂。吸污和截污效率高。
7.根据权利要求1所述的造纸污水高效净化系统，其特征在于，电控编程系统的合理应用，运行时，电动阀A、B为常开，C、D、E、F为常闭。排污时六个电动阀均按编程要求互动闭合及时将浓缩污泥水和净化水区别排出，达到环保要求。
说明书
造纸污水高效净化系统
技术领域：
本发明专利涉及一种污水 处理系统设备，尤其涉及一种将造纸废水分解、脱色与净化的高效率净化处理系统。
背景技术：
目前造纸企业对工艺废水的处理方法主要采用药剂加生化的多池沉淀、曝气滤清法。即多个水池逐步沉淀生化，其缺点是占地大，滤速慢，一次性投资大、后期运行成本高(电费+药剂费+人工费)。加重了企业生产成本。
发明内容：
本发明专利的目的在于提供一种造纸废水高效净化脱色的先进技术设备，以提高造纸企业对工艺废水的净化脱色处理，并降低造纸企业废水处理的投资费用和运行费用，节能减排，做到中水回用，减少水源污染。

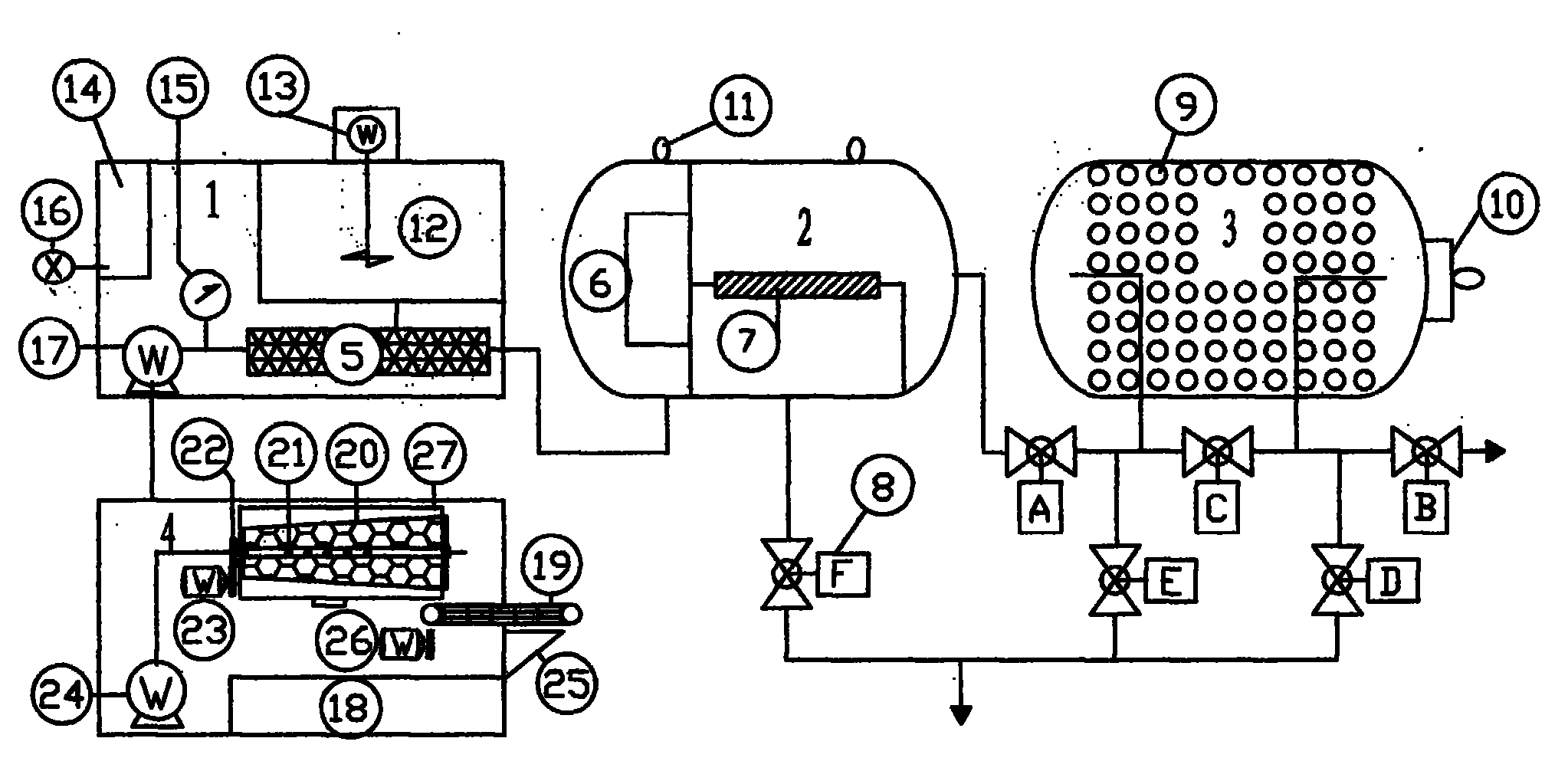

本专利技术的目的是这样实现的，所述的造纸污水高效净化系统主要由综合处理器1、污泥聚凝器2、分离净化器3、初滤器4四大部分及污水泵24、17、混合器5、聚凝室6、泥水分离器7、电动阀8、活性矿砂滤料9、检查口10、排气阀11、储药箱12、搅拌器13、程控系统14、电接点压力表15、水位开关16、落水槽18、废渣滤送带19、滚筒筛网20、中心出水管21、筛网传动轮22、筛网电机23、接水斗25、输送带电机26、套筒27等构成。固液分离技术采用物化原理，其结构特点为：过滤分离技术采用多层次分解，在初滤器4中设置有滚筒筛网20和废渣滤送带19，可将废水中的纸浆废絮分离排出。在综合处理器1中设置一个药液混合器5，加速污水和絮凝剂的混合速度及调整污水的PH值。在污泥聚凝器2中设置泥水分离装置7，使污泥浆与水分离并达到脱色效果，在分离净化器3中设置特殊活性矿砂滤层9，提高污泥的截流效果，从而到最佳净水效果。
本发明专利的目的还可以通过以下技术方法实现：所述的初滤器4中设置的滚筒滤网20在旋转中将废纸絮分离后排入废渣滤送带19上。废渣滤送带将废纸浆排出。所述的污泥聚凝器2中设置的泥水分离装置7其特点为：截泥不截水，能截流80%的污泥浓缩液，并定时排入污泥池。所述的分离净化器3上安装的五个电动阀8，其特点可根据净化器滤层积污的状况及时自动调节净化排污处理，达到净水目的。本发明专利的整体结构紧凑合理，从而达到最终的净化效果。
