申请日2010.02.10
公开(公告)日2010.12.01
IPC分类号C02F9/14; C02F1/52; C02F3/32; C02F3/02
摘要

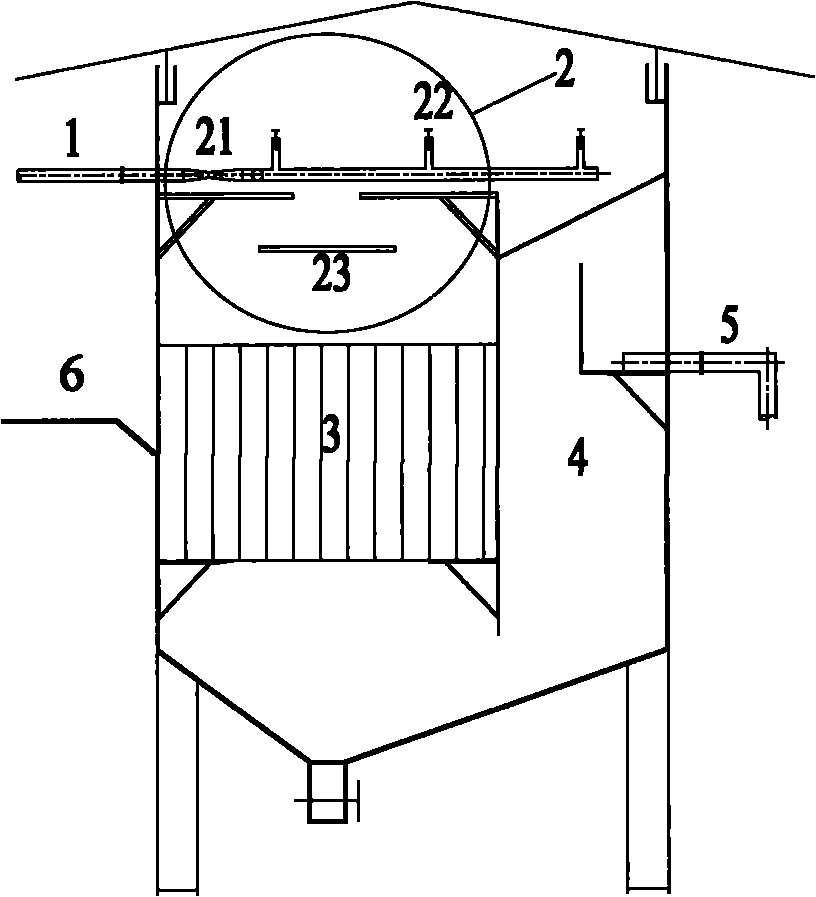

用于污(废)水预处理的自然复氧/沉淀一体化装置包括壳体(6)及位于壳体内的进水管(1)、三级自然复氧区(2)、斜板沉淀区(3)、出水收集区(4)、出水管(5);进水管(1)位于壳体的上部，出水管(5)位于壳体的中部，进水管(1)的出水通过水射器(21)与装有水蘑菇喷头(22)的分布管接通，波纹板(23)位于水射器(21)和水蘑菇喷头(22)的下部，斜板沉淀区(3)位于波纹板(23)的下部，水蘑菇喷头(22)喷淋出水滴入多级交错层叠式波纹板(23)，最后跌入斜板沉淀区(3)，经沉淀分离的上清液经重力流连通进入出水收集区(4)，通过出水管(5)流出一体化装置。该装置无需外加动力消耗，降低了系统的运行成本，处理效果稳定。
权利要求书
1.一种用于污水预处理的自然复氧/沉淀一体化装置，其特征在于该装置包括壳体(6)及位于壳体(6)内的进水管(1)、三级自然复氧区(2)、斜板沉淀区(3)、出水收集区(4)、出水管(5);进水管(1)位于壳体(6)的上部，出水管(5)位于壳体(6)的中部，进水管(1)的出水通过水射器(21)与装有水蘑菇喷头(22)的分布管接通，波纹板(23)位于水射器(21)和水蘑菇喷头(22)的下部，斜板沉淀区(3)位于波纹板(23)的下部，水蘑菇喷头(22)喷淋出水滴入多级交错层叠式波纹板(23)，最后跌入斜板沉淀区(3)，经沉淀分离的上清液经重力流连通进入出水收集区(4)，通过出水管(5)流出一体化装置。
说明书
用于污水预处理的自然复氧/沉淀一体化装置
技术领域
本发明涉及一种自然复氧/沉淀一体化装置，可用于小型、分散式污(废)水的预处理，特别适合于小城镇及农村地区分散式、小型化生活污水 的预处理。属污(废)水处理的技术领域。
背景技术
目前，国内外针对分散式、小型化污(废)水的处理主要以生物处理工艺(如人工湿地等)为主，为了在生物处理系统(如人工湿地等)中补充溶解氧，提高处理效率，特别是强化氨氮硝化及脱氮效果，常通过好氧段的强化曝气预处理以达到上述目的，这样将大大增加动力消耗和运行成本。另一方面，作为如人工湿地等污水处理技术，常因悬浮物的长期积累而导致一定运行期限后的堵塞，使工艺无法正常运行。为此，本发明从节能降耗和长期稳定运行的基点出发，提供了一种既能进行自然复氧，又能进行悬浮物沉降分离的一体化预处理装置。
目前，国内也有针对复氧/沉淀一体化处理装置的专利，如：2008年上海市政工程设计研究总院申请的富氧回流沉淀池及2009年昆明理工大学等申请的分散型生活污水高效净化处理设备。上述两装置虽为复氧/沉淀一体化装置，但均设置了曝气设施，仍不能摆脱增加额外动力设施和能源消耗等问题，不仅结构复杂，还使能耗和运行成本大大增加。而本发明所述自然复氧/沉淀一体化装置系在“自然复氧”及自然复氧与高效沉淀的耦合关系上进行突破，目前尚无类似报道。
发明内容
技术问题：本发明提供一种以节能增效为目标的用于污水预处理的自然复氧/沉淀一体化装置，该装置适于不同地区的生活污水的预处理，特别是小城镇和农村地区分散式、小型化生活污水处理工程，运行效果稳定。
技术内容：本发明所述的一种用于污水预处理的自然复氧/沉淀一体化装置，该装置包括壳体及位于壳体内的进水管、三级自然复氧区、斜板沉淀区、出水收集区、出水管;进水管位于壳体的上部，出水管位于壳体的中部，进水管的出水通过水射器与装有水蘑菇喷头的分布管接通，波纹板位于水射器和水蘑菇喷头的下部，斜板沉淀区位于波纹板的下部，水蘑菇喷头喷淋出水滴入多级交错层叠式波纹板，最后跌入斜板沉淀区，经沉淀分离的上清液经重力流连通进入出水收集区，通过出水管5流出一体化装置。
有益效果：与现有技术相比，本发明具有如下优点：
为了有效解决以往处理方法的动力消耗问题，本发明利用水泵的剩余扬程，采用组合型自然复氧设备，将水射器、水蘑菇喷淋装置及多级交错层叠式波纹板进行串联组合作为一体化装置的自然复氧区，通过斜板(或斜管)沉淀区去除大部分悬浮物及部分有机物。一体化装置无需外加动力消耗，降低了系统的运行成本。
本装置是一种集自然复氧与沉淀于一体的污(废)水预处理装置，具有节能降耗、降低系统运行成本的优点，能够有效降低生活污水所携带的污染物对水体的危害，也可为后续生物处理或深度处理(如人工湿地等)创造条件。同时，还具有结构简单、工程成本低廉、运行维护简便等特点。适于不同地区的生活污水的预处理，特别是小城镇和农村地区分散式、小型化生活污水处理工程，运行效果稳定。
