申请日2010.01.29
公开(公告)日2010.11.24
IPC分类号C02F1/461
摘要
本实用新型涉及一种废水处理系统的改良结构，包括废水箱、反应室、酸洗箱，废水池中的废水进入反应室中进行处理，酸洗箱中的酸洗溶液进入反应室中对反应室进行酸洗;所述改良结构还包括控制单元和脉冲电源;反应室设置2-4组，反应室中设置电解槽;控制单元输出控制信号控制脉冲电源，脉冲电源连接电解槽中的电极板。本实用新型设置2-4组反应室，当其中一组反应室需进行酸洗或更换电极板时，其它组反应室仍可进行废水处理，不需停机，提高了废水处理效率。反应室分隔为多个电解槽，并在控制单元和脉冲电源的控制下，并联或串联或并串联连接，能更适当的调整到所需要的电流密度，以达到最好的处理效果。
翻译权利要求书
1.一种废水处理系统的改良结构，包括废水箱、反应室、酸洗箱，废水池中的废水进入反应室中进行处理，酸洗箱中的酸洗溶液进入反应室中对反应室进行酸洗;其特征在于所述改良结构还包括控制单元和脉冲电源;反应室设置2-4组，反应室中设置电解槽;控制单元输出控制信号控制脉冲电源，脉冲电源连接电解槽中的电极板。
2.根据权利要求1所述的废水处理系统的改良结构，其特征在于所述每组反应室分割为N个电解槽，电解槽之间有缝隙，废水流入第一电解槽后，再流入第一电解槽与第二电解槽之间缝隙后再流入第二电解槽，顺序流入各个电解槽，最终流入第N个电解槽后排出。
3.根据权利要求2所述的废水处理系统的改良结构，其特征在于所述电解槽在控制单元和脉冲电源的控制下并联或串联或串并联连接。
4.根据权利要求2所述的废水处理系统的改良结构，其特征在于所述每个电解槽中的电极板相对设置，每个电解槽中设置有多对电极板，废水在相对设置的电极板间蜿蜒流过。
5.根据权利要求4所述的废水处理系统的改良结构，其特征在于所述电极板为溶解性电极板。
6.根据权利要求1所述的废水处理系统的改良结构，其特征在于所述脉冲电源为直流脉冲电源。
说明书
废水处理系统的改良结构
技术领域
本发明涉及一种废水处理系统，尤其涉及通过电解方式进行废水处理的废水处理系统的改良结构。
背景技术
很多工业生产过程会产生大量的废水，有一些对环境影响较大又难以处理，比如有机、氨氮、磷、氰化物、重金属等废水，具有产量大、性质稳定、不易分解等特性。开发新型、高效的废水处理系统处理有机、氨氮、磷、氰化物、重金属等废水，是当前废水处理技术及设备发展的方向。
现有的废水处理系统仅设置一或二组反应室，欲进行酸洗或更换电极板时，需要停机或者减半处理，影响废水处理的效率，增加废水处理时间。
实用新型内容
本实用新型的主要目的在于提供一种废水处理系统的改良结构，其通过设置多组可相互交替酸洗的反应室，其中一组进行酸洗程序时，其它组仍可继续进行废水处理，以保持废水处理系统的正常运行。

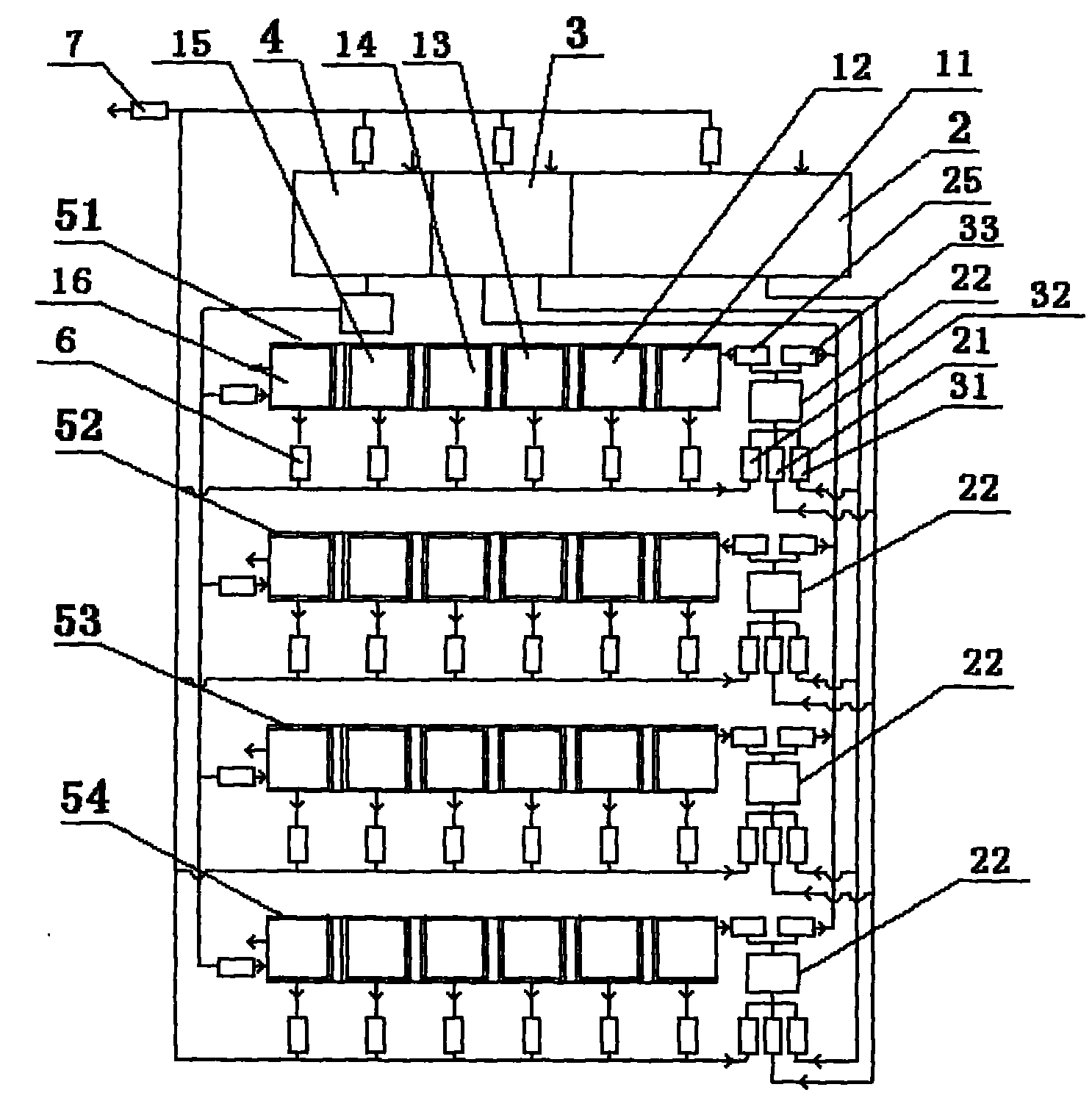

本发明的主要目的是提供一种废水处理系统的改良结构，包括废水箱、反应室、酸洗箱，废水池中的废水进入反应室中进行处理，酸洗箱中的酸洗溶液进入反应室中对反应室进行酸洗;所述改良结构还包括控制单元和脉冲电源;反应室设置2-4组，反应室中设置电解槽;控制单元输出控制信号控制脉冲电源，脉冲电源连接电解槽中的电极板。
所述每组反应室分割为N个电解槽，电解槽之间有缝隙，废水流入第一电解槽后，再流入第一电解槽与第二电解槽之间缝隙后再流入第二电解槽，以此类推，顺序流入各个电解槽，最终流入第N个电解槽后排出。
所述电解槽在控制单元和脉冲电源的控制下并联或串联或串并联连接。
所述电极板为溶解性电极板。如铁或铝等溶解性电极板。
所述每个电解槽中的电极板相对设置，每个电解槽中设置有多对电极板，废水在相对设置的电极板间蜿蜒流过。增加了废水在电解槽中的滞留时间，使废水处理效果更佳。
所述脉冲电源为直流脉冲电源。
本实用新型的有益效果：
本实用新型的废水处理系统的改良结构，设置2-4组反应室，当其中一组反应室需进行酸洗或更换电极板时，其它组反应室仍可进行废水处理，不需停机，提高了废水处理效率。反应室分隔为多个电解槽，并在控制单元和脉冲电源的控制下，并联或串联或并串联连接，能更适当的调整到所需要的电流密度，以达到最好的处理效果。因此，本实用新型在现有废水处理系统的基础上，以较低的成本，增加反应室，即达到了增加废水处理量，提高处理效果的目的。
