申请日2010.02.26
公开(公告)日2010.11.17
IPC分类号C02F9/14; C02F1/00; C02F1/52; C02F3/30
摘要
本实用新型公开了一种生物处理污水的中水回用系统，包括EVU一体化生化处理设备和沸石滤器，所述EVU一体化生化处理设备的出水口经过清水池和泵提升连接到沸石滤器的进水口，EVU一体化生化处理设备与沸石滤器之间设有清水池和水泵;所述EVU一体化生化处理设备主要包括初沉池、厌氧池、好氧池和二沉池，所述厌氧池设置在好氧池前端，厌氧池前端设有初沉池，好氧池后端设有二沉池，所述初沉池、厌氧池、好氧池和二沉池依次相通;所述沸石滤器主要由不锈钢筒体和沸石滤层组成，沸石滤层设置在不锈钢筒体下部。本实用新型的有益效果是：将EVU一体化水处理技术与沸石过滤器连用，节省投资成本，方便施工;降低运行成本，减少设备维护。
权利要求书

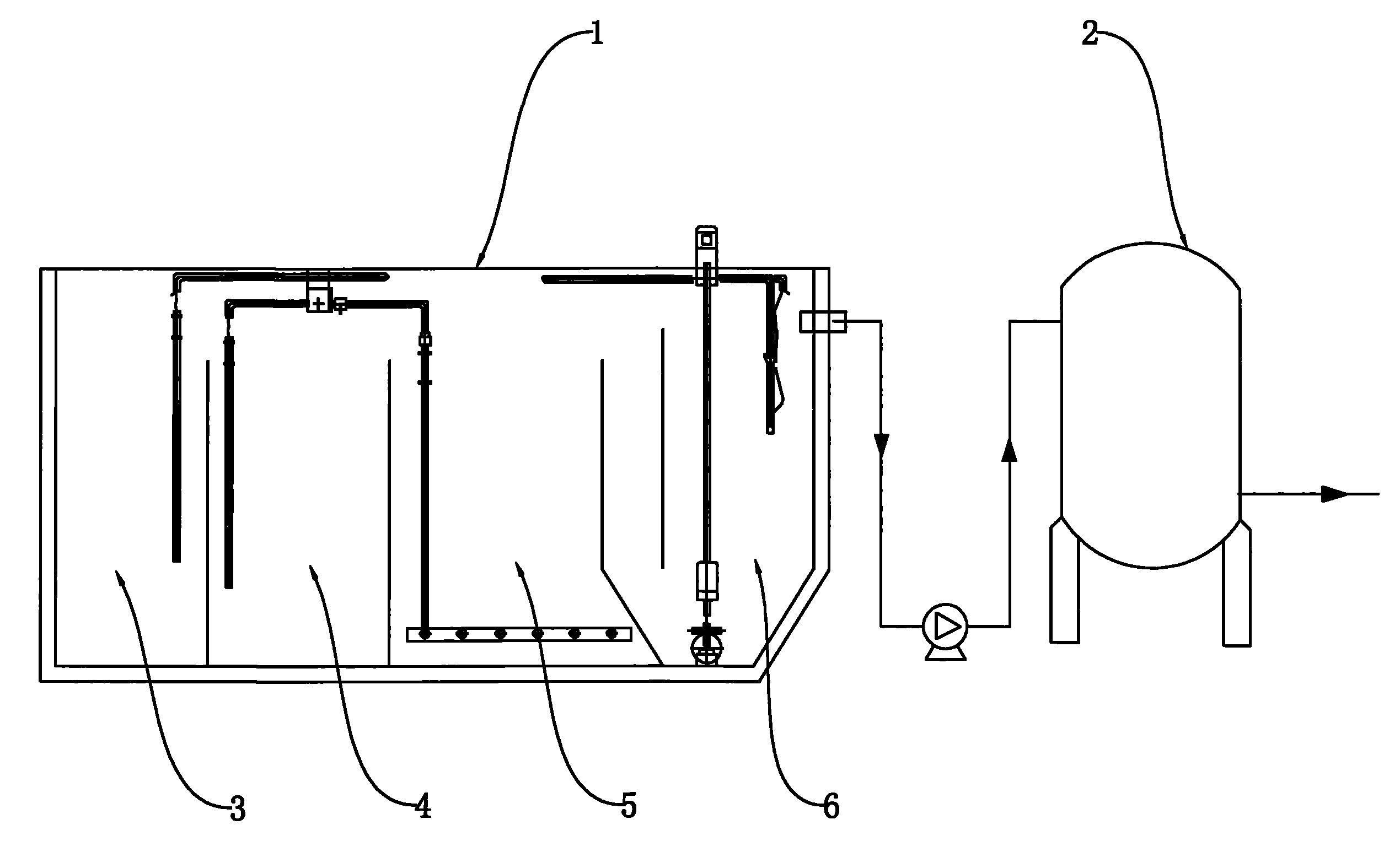

1.一种生物处理污水的中水回用系统，其特征在于：包括EVU一体化生化处理设备(1)和沸石滤器(2)，所述EVU一体化生化处理设备(1)的出水口经过清水池和泵提升连接到沸石滤器(2)的进水口。
2.根据权利要求1所述的生物处理污水的中水回用系统，其特征在于：所述沸石滤器(2)主要由不锈钢筒体(7)和沸石滤层(8)组成，沸石滤层(8)设置在不锈钢筒体(7)下部。
说明书
一种生物处理污水的中水回用系统
技术领域
本实用新型涉及生活及工业污水 处理技术领域，尤其涉及复合型生化处理与沸石过滤器连用生活及工业污水处理技术的一种生物处理污水的中水回用系统。
背景技术
现有的生活及工业污水处理，多使用生化或过滤的方式，但这样处理效率不高，很难达到国家一级排放标准;或处理成本高昂，设备维护费用高，不利于推广。
实用新型内容
本实用新型的目的是，针对现有产品、克服现有的生化处理效率不高、达不到国家排放标准的不足，提出一种生物处理污水的中水回用系统。
为了达到上述设计目的，本实用新型采用的技术方案如下：
一种生物处理污水的中水回用系统，包括EVU一体化生化处理设备和沸石滤器，所述EVU一体化生化处理设备的出水口经过清水池和泵提升连接到沸石滤器的进水口，EVU一体化生化处理设备与沸石滤器之间设有清水池和水泵;所述EVU一体化生化处理设备主要包括初沉池、厌氧池、好氧池和二沉池，所述厌氧池设置在好氧池前端，厌氧池前端设有初沉池，好氧池后端设有二沉池，所述初沉池、厌氧池、好氧池和二沉池依次相通;所述沸石滤器主要由不锈钢筒体和沸石滤层组成，沸石滤层设置在不锈钢筒体下部。
本实用新型所述的生物处理污水的中水回用系统的有益效果是：将EVU一体化水处理技术与沸石过滤器连用，即节省了一次性投资成本，方便施工;又高效处理生活及工业污水;还降低运行成本，减少设备维护。
