申请日2010.05.10
公开(公告)日2010.12.22
IPC分类号C02F9/14; C02F1/32; C02F1/44; C02F3/30
摘要
本实用新型涉及一种复合式污水净化器，属于环保技术领域。包括外壳、进水管、填料、膜生物反应器、溢流管、排气管、液位传感器、排放管、抽吸泵、超滤膜组件、曝气器、气泵和端盖;在外壳左下角为进水管，在外壳的左上角为溢流管;在外壳的左侧为膜生物反应器，膜生物反应器内有填料，在膜生物反应器右侧为超滤膜组件;曝气器的一端在膜生物反应器的底端入口处，曝气器的另一端连接气泵，液位传感器安装在曝气器内，排放管位于外壳的右上角，排放管的一端在超滤膜组件的上方并与超滤膜组件的上端相通，排放管的另一端与抽吸泵相连;外壳的顶端的中心位置为端盖，外壳与端盖密封;本实用新型为全密封式的结构，结构简单，容易操作，净化污水的安全性好。
权利要求书

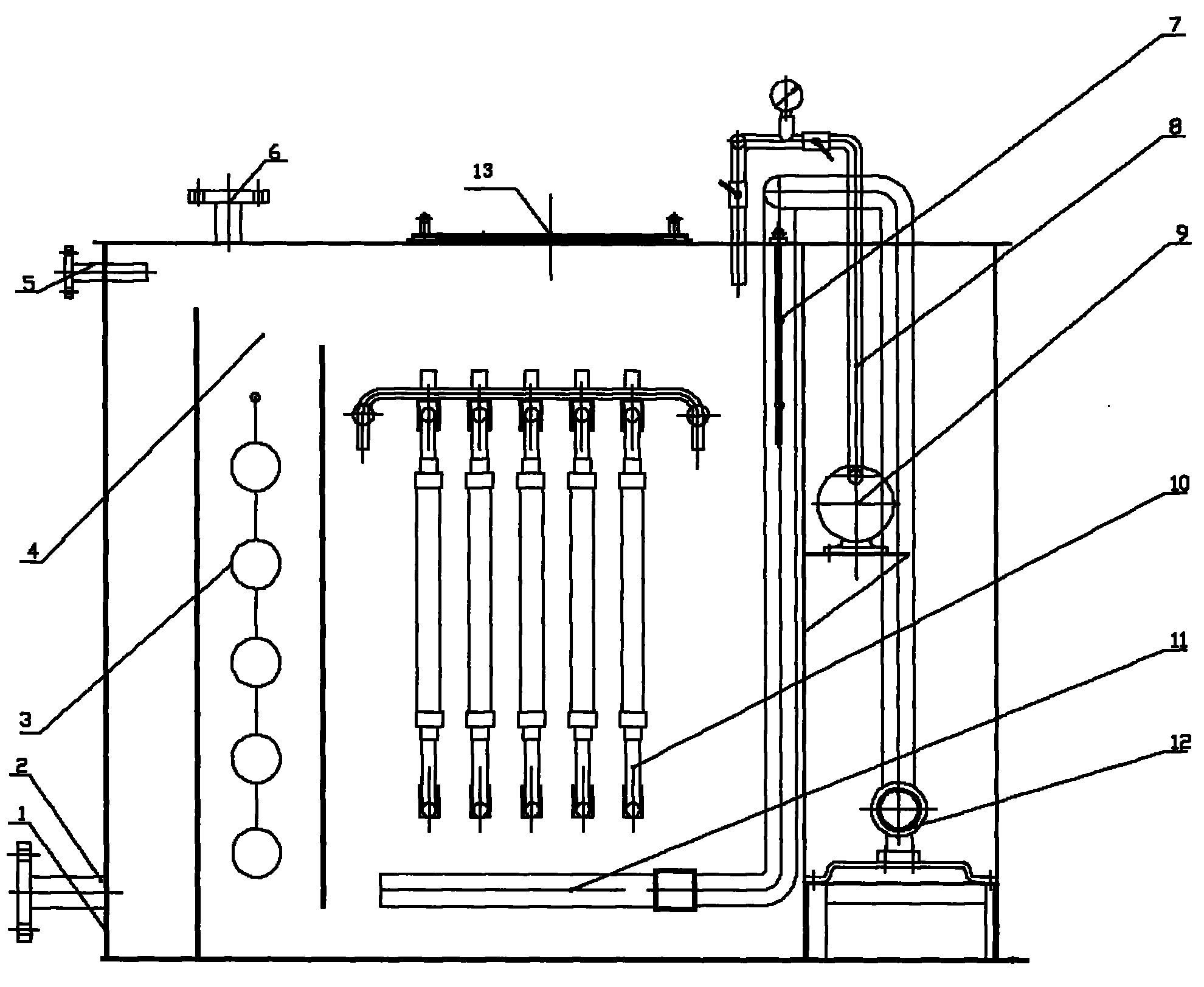

1.一种复合式污水净化器，其特征在于：包括外壳(1)、进水管(2)、填料(3)、膜生物反应器(4)、溢流管(5)、排气管(6)、液位传感器(7)、排放管(8)、抽吸泵(9)、超滤膜组件(10)、曝气器(11)、气泵(12)和端盖(13);
其连接关系为：在外壳(1)左下角设定距离处有一通孔安装进水管(2)，在外壳(1)的左上角设定距离处有一通孔安装溢流管(5);在外壳(1)的左侧为膜生物反应器(4)，膜生物反应器(4)内有填料(3)，在膜生物反应器(4)上方的外壳(1)上有一通孔安装排气管(6)，在膜生物反应器(4)右侧为超滤膜组件(10);超滤膜组件(10)由一个或一个以上的中空纤维膜组件组成，当超滤膜组件(10)由一个以上的中空纤维膜组件组成时，中空纤维膜组件之间通过插装件固定在一起;曝气器(11)为弯管状，曝气器(11)的一端在膜生物反应器(4)的底端入口处，曝气器(11)的另一端连接气泵(12)，液位传感器(7)安装在曝气器(11)内;排放管(8)位于外壳(1)的右上角，排放管(8)的一端在超滤膜组件(10)的上方并与超滤膜组件(10)的上端相通，排放管(8)的另一端与抽吸泵(9)相连;外壳(1)的顶端的中心位置为端盖(13)，外壳(1)与端盖(13)密封。
2.根据权利要求1所述的一种复合式污水净化器，其特征在于：膜生物反应器(4)内的填料(3)为球形填料或软性填料，球形填料或软性填料为聚乙烯材料或聚丙烯材料。
说明书
一种复合式污水净化器
技术领域
本实用新型涉及一种复合式污水净化器，这是一种利用微生物降解有机污染物和超滤膜分离过滤相结合的污水处理装置，可适用于生活小区、宾馆、院校、村镇、游泳池、高速服务区、旅游景点等场合污水的处理及回用，属于环保技术领域。
背景技术
小区、宾馆和院校等生活污水中通常含有较高的BOD和N、P浓度，污染负荷较高，其直接排放会造成水体的耗氧型有机污染，破坏水体的自净平衡，促使水体富营养化形成，从而恶化水环境质量;此外污水中还含有大肠杆菌、寄生虫、危害人体及水生物的病毒、细菌等致病微生物，这些将影响水体的卫生学指标，导致疾病的传播和流行。
实用新型内容
本实用新型的目的是为了提出一种复合式污水净化器。
本实用新型的目的是通过以下技术方案实现的。
本实用新型的一种复合式污水净化器，包括外壳、进水管、填料、膜生物反应器、溢流管、排气管、液位传感器、排放管、抽吸泵、超滤膜组件、曝气器、气泵和端盖;其连接关系为：在外壳左下角设定距离处有一通孔安装进水管，在外壳的左上角设定距离处有一通孔安装溢流管;在外壳的左侧为膜生物反应器，膜生物反应器内有填料，在膜生物反应器上方的外壳上有一通孔安装排气管，在膜生物反应器右侧为超滤膜组件;超滤膜组件由一个或一个以上的中空纤维膜组件组成，当超滤膜组件由一个以上的中空纤维膜组件组成时，中空纤维膜组件之间通过插装件固定在一起;曝气器为弯管状，曝气器的一端在膜生物反应器的底端入口处，曝气器的另一端连接气泵，液位传感器安装在曝气器内，液位传感器用来控制气泵的开启与停止;排放管位于外壳的右上角，排放管的一端在超滤膜组件的上方并与超滤膜组件的上端相通，排放管的另一端与抽吸泵相连;外壳的顶端的中心位置为端盖，外壳与端盖密封，使复合式污水净化器为全密封式的结构;
复合式污水净化器的工作过程为：
1)污水通过水泵或位差从进水管进入膜生物反应器;当污水的水位高过溢流管的位置时，污水从溢流管流出并通过位差再从进水管进入膜生物反应器内;
2)通过气泵将空气从膜生物反应器的底端吹入膜生物反应器内，污水在膜生物反应器内进行厌氧、缺氧和好氧生化反应;在进行厌氧、缺氧和好氧生化反应时，如有气体产生则气体可通过排气管排出;厌氧反应过程进行反硝化反应和磷的释放，提高脱氮除磷的效果;膜生物反应器内装有球形填料或软性填料，以增加污水与微生物的接触时间和接触面积，球形填料或软性填料为聚乙烯材料或聚丙烯材料;
3)污水在膜生物反应器内完成反应后进入超滤膜组件进行固液分离;
4)污水通过超滤膜组件后通过抽吸泵进入排放管，污水在排放管内进行紫外消毒;
5)经过紫外消毒后的污水可以直接排放，污水达到了《污水综合排放标准》(GB8978-1996)、《城市污水再生利用城市杂用水水质》(GB/T18920-2002)和《城市污水再生利用景观环境用水水质》(GB/T18921-2002)的排放要求，也可以将污水进行回收再利用。
有益效果
本实用新型为全密封式结构，结构简单、容易操作，净化污水的安全性好
