申请日2010.05.11
公开(公告)日2011.12.14
IPC分类号C02F9/08
摘要
本实用新型高效自动水处理装置涉及一种废水处理装置，尤其是一种自动膜处理装置。包括粗过滤罐(1)，微滤罐(2)，所述微滤罐(2)的上、下端部分别设有污水出口(21)、进水口(22)，微滤罐(2)侧壁面的上、下部分别设有两个相连通的净水出口(23、24)，以及原水箱(3)、净水箱(4)、反洗加药箱(5)。采用上述结构，在废水处理中利用微滤技术，具有废水处理能力大，可以实现不同流向的正洗和反洗，如此可以提高冲洗的效果，降低冲洗的成本，也即可以降低设备维护成本，设备占地面积小，可通过编程控制自动运行，使整个装置实现全自动运行，提高经济效益。
权利要求书

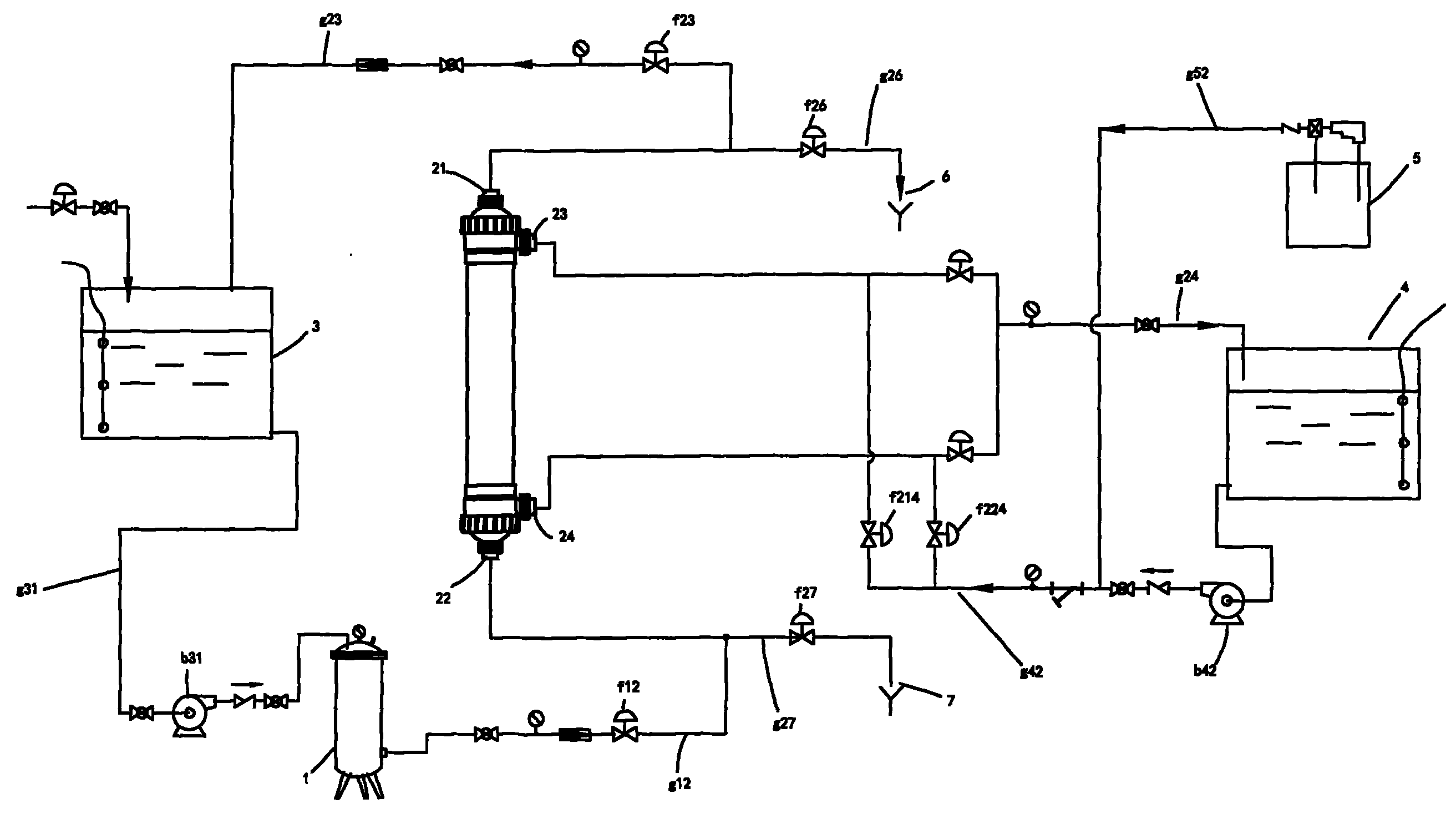

1.高效自动水处理装置，包括粗过滤罐(1)，超滤罐(2)，所述超滤罐(2)的上、下端部分别设有污水出口(21)、进水口(22)，超滤罐(2)侧壁面的上、下部分别设有两个相连通的净水出口(23、24);其特征在于该装置还包括原水箱(3)、净水箱(4)、反洗加药箱(5);
---所述原水箱(3)通过管路(g 31)与粗过滤罐(1)连通，其间设有压力泵(b31);所述粗过滤罐(1)通过管路(g12)与所述超滤罐(2)的进水口(22)连通，其间设有电磁阀(f12);所述超滤罐(2)的净水出口(23、24)通过管路(g24)与净水箱(4)连通，其间设有电磁阀(f234、f244);所述原水箱(3)和所述超滤罐(2)之间设有回流管路(g23)，其中设有电磁阀(f23);
---所述超滤罐(2)净水出口(23、24)设有管路(g42)连通并通过共同出水管路连通反洗泵(b42)并连通至净水箱(4)，其中各自管路中还分别设有电磁阀(f423、f424);
---所述反洗加药箱(5)与管路(g52)连通。
说明书
高效自动水处理装置
技术领域
本实用新型高效自动水处理装置涉及一种废水处理装置，尤其是一种自动膜处理装置。
背景技术
目前在工业废水的处理通常使用机械过滤器等传统的固液分离技术。此类型结构具有设备体积大、生产效率低、自动化程度低和操作复杂等缺点，而且受过滤精度限制过滤后排放的废水经常有可能超标的现象。近年出现的微滤技术大量应用在废水处理的领域中。如生物膜反应器中的应用，具有过滤效果好的优点，但由于微滤膜对原水要求高，容易堵塞而需经常清洗，而且在冲洗时需整体停止工作才能进行，其维护成本高的缺点。因此，如何解决上述问题，成为亟待解决的问题。
发明内容
本实用新型的目的是：提供一种高效、节能和维护成本低，能实现自动正、反冲洗的废水微滤处理装置。
本实用新型高效自动水处理装置，包括粗过滤罐1，微滤罐2，所述微滤罐2的上、下端部分别设有污水出口21、进水口22，微滤罐2侧壁面的上、下部分别设有两个相连通的净水出口23、24;其特征在于该装置还包括原水箱3、净水箱4、反洗加药箱5;所述原水箱3通过管路g31与粗过滤罐1连通，其间设有压力泵b31;所述粗过滤罐1通过管路g12与所述微滤罐2的进水口22连通，其间设有电磁阀f12;所述微滤罐2的净水出口23、24通过管路g24与净水箱4连通，其间设有电磁阀f234、f244;所述原水箱3和所述微滤罐2之间设有回流管路g23，其中设有电磁阀f23;所述超滤罐2净水出口23、24设有管路g42连通并通过共同出水管路连通反洗泵b42并连通至产水箱4，其中各自管路中还分别设有电磁阀f423、f424;所述反洗加药箱5与管路g52连通。
采用上述结构，在废水处理中利用超滤技术，具有废水处理能力大，可以实现不同流向的正洗和反洗，如此可以提高冲洗的效果，降低冲洗的成本，也即可以降低设备维护成本，设备占地面积小，可通过编程控制自动运行，使整个装置实现全自动运行，提高经济效益。
