申请日2010.05.12
公开(公告)日2011.01.19
IPC分类号C02F1/20
摘要
一种丙烯酸废水预处理装置，包括缓冲罐、泵、汽提塔和加热器。所述缓冲罐输入端连接丙烯酸废水管道，输出端连接泵输入端，泵输出端分两路连接至汽提塔的上部和下部，汽提塔的中部连接有汽提气管道，汽提塔的顶端连接去催化氧化处理系统管道，汽提塔的底端连接泵的输入端，泵的输出端一路通过加热器与汽提塔相连接，另一路连接去生化处理系统管道;加热器上还连接有饱和蒸汽管道。其中，所述加热器为蒸汽加热器。本实用新型与生化处理系统或催化氧化处理系统相配合使用，使其与现有技术相比较，具有废水处理快、能耗小、流程短、成本低、外排废水合格率高的优点。
权利要求书
1.一种丙烯酸废水预处理装置，包括缓冲罐、泵、汽提塔和加热器，其特征在于：所述缓冲罐输入端连接丙烯酸废水管道，输出端连接泵输入端，泵输出端分两路连接至汽提塔的上部和下部，汽提塔的中部连接有汽提气管道，汽提塔的顶端连接去催化氧化处理系统管道，汽提塔的底端连接泵的输入端，泵的输出端一路通过加热器与汽提塔相连接，另一路连接去生化处理系统管道;加热器上还连接有饱和蒸汽管道和冷凝水排出管道。
2.根据权利要求1所述的丙烯酸废水预处理装置，其特征在于：所述加热器为蒸汽加热器。
说明书
丙烯酸废水预处理装置
一、技术领域
本实用新型涉及废水处理技术领域，具体涉及一种丙烯酸废水预处理装置。
二、背景技术
目前，丙烯酸废水处理多采用废水生化处理工艺，丙烯酸废水中的污染物：甲醛、乙酸、甲苯、丙烯酸用生化法很难进行处理，往往进行多次循环或用清水进行稀释才能达到排放要求，处理慢、能耗高、流程长、成本高、外排废水合格率低。
三、实用新型内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种丙烯酸废水预处理装置，使其与生化处理系统或催化氧化处理系统相配合，达到废水合格外排。

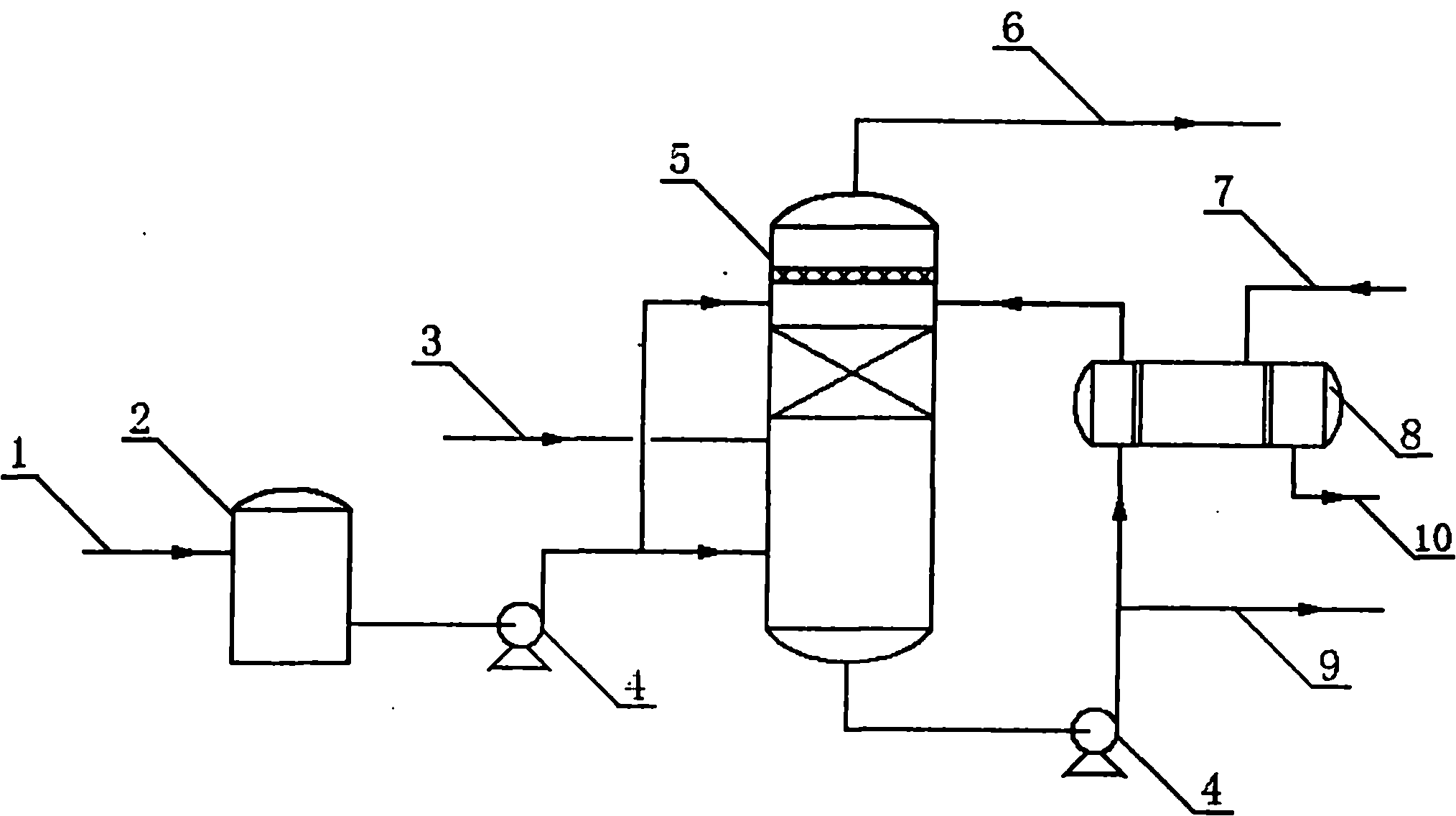

其技术方案是：包括缓冲罐、泵、汽提塔和加热器。所述缓冲罐输入端连接丙烯酸废水管道，输出端连接泵输入端，泵输出端分两路连接至汽提塔的上部和下部，汽提塔的中部连接有汽提气管道，汽提塔的顶端连接去催化氧化处理系统管道，汽提塔的底端连接泵的输入端，泵的输出端一路通过加热器与汽提塔相连接，另一路连接去生化处理系统管道;加热器上还连接有饱和蒸汽管道和冷凝水排出管道。
其中，所述加热器为蒸汽加热器。
本实用新型与生化处理系统或催化氧化处理系统相配合使用，使其与现有技术相比较，具有废水处理快、能耗小、流程短、成本低、外排废水合格率高的优点。
