申请日2010.08.07
公开(公告)日2012.03.14
IPC分类号C02F9/14
摘要

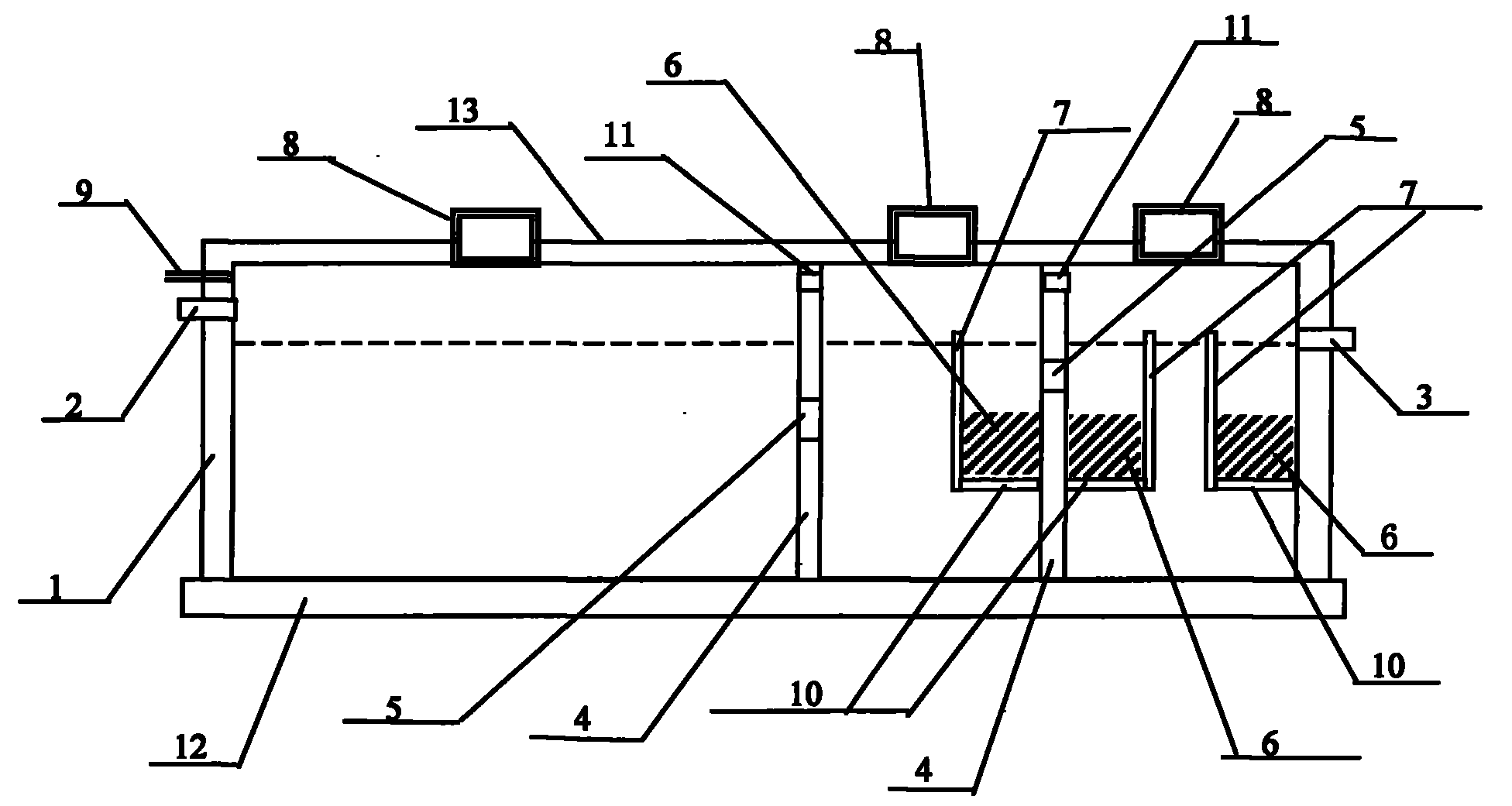

本发明提供一种推流式多级污水处理装置。其主要特征用至少一道池内隔墙4把污水处理装置内部分隔为设有至少一格单级填料滤池单元和至少一格双级填料滤池单元的多级处理装置，每个池内隔墙4设有至少一个过水洞口5，填料滤池内导水溢流隔板7，在垂直水流通道中设置填料6，每个污水处理空间的上部有清掏检查口8，池体的上部有排气管9。该技术具有推流式多级无动力的污水消化处理能力，既能消化污泥，也能净化污水，实用性强，方便维护，适于分散式生活污水处理。
权利要求书
1.一种推流式多级污水处理装置，其特征在于横置的污水处理装置的一端 是进水口，另一端是出水口，装置内部被至少一个池内隔墙分隔为至少一个单 级填料滤池单元和至少一个U型双级填料滤池单元，填料滤池单元前面可以设 或不设沉淀池，每个池内隔墙至少有一个低于水面标高的过水洞口，池内隔墙 上部不设或至少设一个通气孔。单级填料的滤池内有一道导水溢流隔板或隔墙， U型双级填料的滤池内部有两道平行的有间距的导水溢流隔板或隔墙;每道导 水溢流隔板分别与池体侧壁、池内隔墙围成一个垂直水流通道，每道垂直水流 通道的中部有至少设一道带有孔洞的托板托架，安装或搁置至少一个填料层， 导水溢流隔板的上平面高于水面，下底面高出池体底板，设在垂直水流通道内 的过水洞口高于填料层上平面;单级填料滤池中进出水的至少一侧有一个垂直 水流通道围成的填料区，双级填料滤池内在进出水两侧各有一个垂直水流通道 围成的填料区，每格池内空间上面有清掏检查口，双级滤池中两道导水隔板之 间的上面是清掏检查口，在池体池壁的上部或清掏检查口处至少安装一道排气 管。装置内后一格处理空间的池内底标高不低于前一格处理空间的池内底标高。
2.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的滤 池单元是把相邻的填料滤池采用并列设置的方式，导水溢流隔板的方向与池内 隔墙相垂直。
3.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的滤 池单元是把相邻的填料滤池采用前后串接设置的方式，导水溢流隔板与池内隔 墙的方向平行。
4.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的填 料包括污水处理填料和净水滤料。
5.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的托 板托架是带有孔洞的钢筋混凝土托板或其他工程材料加工的托架。
6.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的滤 池有不小于平坡的坡度坡向滤池底板中部或者坡向某一侧。
7.根据权利要求1所述的推流式多级污水处理装置，其特征在于所述的池 内隔墙上部不设通气孔时，所构成的污水处理空间上部顶板或检查口处单独设 置至少一个排气管或排气口。
8.根据权利要求7所述的推流式多级污水处理装置，其特征在于所述的污 水处理空间的上部顶板可以采取提高顶板的高度或改变顶板的形状。
说明书
一种推流式多级污水处理装置
技术领域
本发明涉及一种推流式的多级污水处理装置。
背景技术
在以生活污水为主的污水处理领域，一方面需要解决水质的净化问题，另 一方面需要解决污水处理过程形成的污泥问题。化粪池是进行生活污水处理的 最基本的工艺，具有污泥处理功能，但在水质处理方面，由于经过化粪池处理 后的污水水质标准不能达到国家要求的排放标准，一般需要将污水经过城市污 水管网，汇集到污水处理厂进行集中处理。但是由于生活污水分散，一部分污 水难以进行收集处理，特别是农村、小城镇等基础设施落后地区，需要进行分 散式污水处理。虽然有很多污水处理工艺都可以实现分散式处理，但是由于工 艺的差别，在造价、运行成本、工艺实施、维护管理、处理效果等方面都不一 样，对于许多地区来说，需要一种简单实用，管理方便的工艺技术，传统化粪 池工艺虽然通用简便，但是处理效果不理想，而淹没式填料滤池技术和多级厌 氧处理工艺，具有污水处理功能，实现无动力的污水处理。因此把普通的沉淀 消化工艺与多级厌氧滤池技术结合，就是一种实现维护管理方便，运行成本低 的分散式污水处理思路。
发明内容
本发明的目的是设计一种推流式的多级生活污水处理装置。
本发明的技术方案是在一个污水处理装置中，进水端设置或不设置初沉池， 至少设置一格设有单级填料层的消化池空间和至少一格设有双级填料的U型滤 池空间。该装置采用砖砌或钢筋混凝土材料建造，建成横置的推流式工艺，俯 视污水处理装置的平面呈矩形，污水处理装置的一端是进水端，另一端是出水 端，分别设至少一个进水口和至少一个出水口。污水处理装置的内部由池内隔 墙分隔为至少两个污水处理空间，每个污水处理空间的上面有清掏检查口，每 个池内隔墙的中部至少有一个低于水面的过水洞口，池内隔墙的上部不设或设 有至少一个通气孔。污水处理装置池壁的上部或者清掏检查口出至少设一道排 气管，未设通气孔的封闭空间上部需设单独排气管或集气室。
所述设有单级填料层的消化池的内部由一道上面高出水面，下面高于池底 底板的导水溢流隔板或隔墙，导水溢流隔板与池体侧壁和池内隔墙共同围成一 个垂直的水流通道，在围成垂直水流通道的中间至少设置一道带有孔洞的托板 或托架，托板或托架可安装或搁置至少一层填料或滤料，隔墙的过水洞口高于 填料层。
所述U型双级填料的滤池的内部平行设置有两道导水溢流隔板或隔墙，隔 板或隔墙的上部高出水面，下部高出池底池底，两道平行隔板之间有间距，两 道隔板之间的上面是清掏检查口，每个导水溢流隔板分别与池体侧壁和池内隔 墙共同围成垂直的水流通道，在每个垂直水流通道的中间至少设置一道带有孔 洞的托板或托架，托板或托架可安装或搁置一层填料或滤料，过水洞口高于填 料层，污水从填料滤池一侧的上部流入，沿垂直水流通道向下穿过填料区，经 过滤池的下部从另一个垂直水流通道的下部向上穿过填料区，并从该垂直水流 通道上部的过水洞口或出水口流出，污水在填料滤池中的水流路径呈U型。
所述污水处理装置，当污水处理工艺要求在污水处理装置中设置多个填料 滤池时，相邻填料滤池可采取沿水流方向串接的方式连通，也可以沿水流方向 并排设置，从水流方向侧面隔墙的洞口连通。
本发明适用于生活污水的分散式污水处理。本污水处理装置前面的沉淀池 侧重于进行污水的预处理和污泥消化，后面的填料滤池侧重于进行污水的进一 步消化和净化，多级填料层可以形成不同的优势菌群，利用填料的生物膜消化 作用，以及填料、滤料的截留作用，能够实现污水净化的功能。通过利用污水 液面高差的作用实现自然推流的多级无动力工作。通过增大滤池的空间或者增 加滤池数量、延长污水停留时间等方式可以进一步提高污水处理效果。
本发明的有益之处在于采用普通消化池与多级填料滤池结合的方式，一方 面解决污泥消化问题，另一方面具有净化污水的能力，运行成本低、管理维护 方便，适用于分散式生活污水设施的应用。
