公开(公告)日2013.06.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种复分解法处理含酸废水的反应装置，包括含酸废水池、提升泵、反应槽、搅拌器和混凝池，所述提升泵将含酸废水池的废水泵入装有搅拌器的反应槽中，所述反应槽的排出口与混凝池连接;与现有技术相比，本实用新型的有益效果是：结构简单，水处理效果良好，污水处理成本低。
权利要求书
1.一种复分解法处理含酸废水的反应装置，其特征在于所述反应装置包括含 酸废水池、提升泵、反应槽、搅拌器和混凝池，所述提升泵将含酸废水池的废 水泵入装有搅拌器的反应槽中，所述反应槽的排出口与混凝池连接。
2.根据权利要求1所述的复分解法处理含酸废水的反应装置，其特征在于所 述反应装置还设有沉淀池，所述沉淀池与混凝池连接。
说明书
复分解法处理含酸废水的反应装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种复分解法处理含酸废水 的反应装置。
背景技术
在铁制品在加工中，要经过盐酸酸洗、磷化液磷化等处理，工艺中产生含 酸废液，这些含酸废液浓度高直接排放将污染环境和水体。高浓度含酸废液一 般含高浓度金属铁离子，采用一般酸碱中和的方法，费用很高，且难以达到目 的。很多专家学者一直在研究治理该含酸液的方法，能够经济、简便、无二次 污染的对含酸废水进行处理，以达到去除污染目的。
发明内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种采用复 分解法，能够快速、简便、经济、环保的处理含酸废水的反应装置。

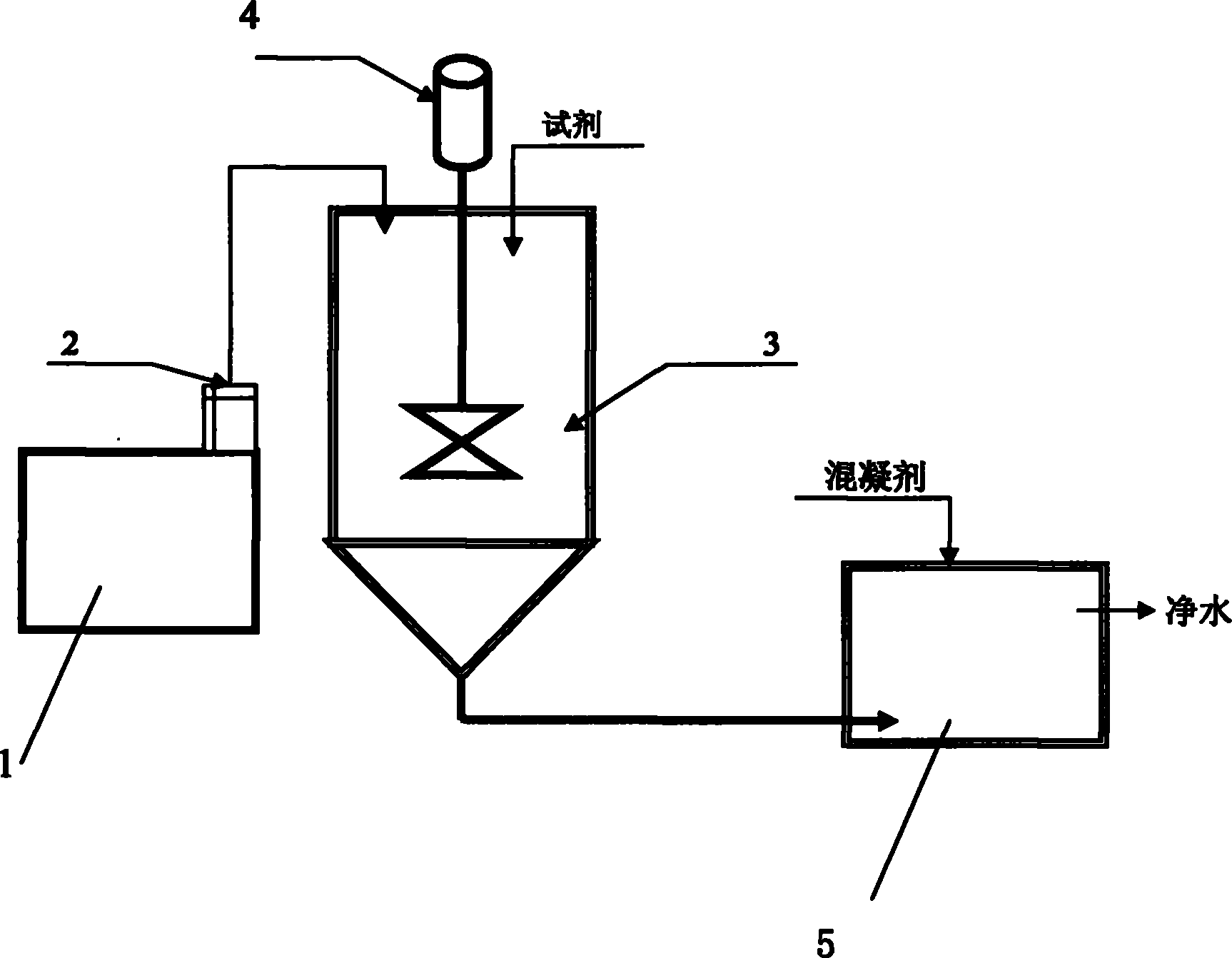

为实现本实用新型的目的所采用的技术方案是：一种复分解法处理含酸废水 的反应装置，其特征在于所述反应装置包括含酸废水池、提升泵、反应槽、 搅拌器和混凝池，所述提升泵将含酸废水池的废水泵入装有搅拌器的反应槽中， 所述反应槽的排出口与混凝池连接。
上述反应装置还设有沉淀池，所述沉淀池与混凝池连接。
本反应装置的工作流程为：
(1)分析含酸废水池的废水中的Fe2+、H+的浓度;
(2)通过提升泵将含酸废水池的废水泵入装有搅拌器的反应槽中;
(3)按Fe2+、H+∶酸废水=10∶1000投加在反应槽中投放试剂;
(4)开动搅拌器，5-10min停止;
(5)调节PH为6-7;
(6)加入200ppmPAC在混凝池中沉淀，将上清液排放;
(7)混凝池中剩余的污泥排入沉淀池。
与现有技术相比，本实用新型的有益效果是：结构简单，水处理效果良好， 污水处理成本低。
