申请日2010.08.17
公开(公告)日2011.02.16
IPC分类号C02F1/48; C02F9/12; C02F1/44
摘要

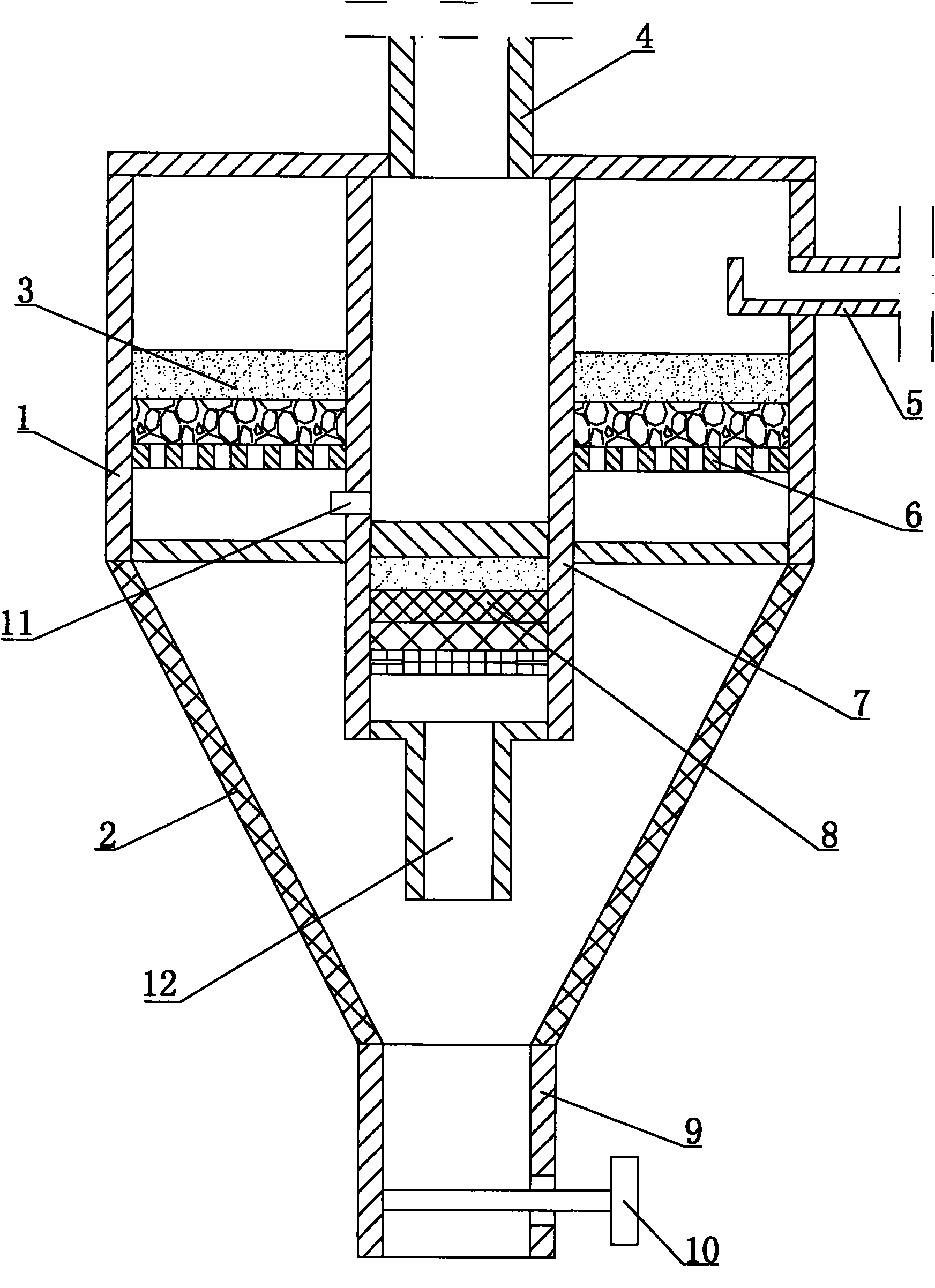

本实用新型公开了一种有机物选择分离过滤式污水处理回用器，由筒体(1)、集污液漏斗(2)、过滤层(3)和污水进入管(4)、回用水流出管(5)构成，所述的筒体(1)的内下部固定上网板(6)，过滤层(3)铺在网板(6)上，其特征在于在筒体(1)的中心部位设有机物选择分离筒(7)，在有机物选择分离筒(7)内设有机物电离选择分离柱(8)，在筒体(1)的底部固定连接上集污液漏斗(2)，分离出的含有机物水再经过过滤层(3)回用。该有机物选择分离过滤式污水处理回用器，结构简单、操作方便、安装成本低、占地面积小、能耗低，而且具有减排效果。可广泛用于污水缺乏管网收集或无法集中处理的领域。
权利要求书
1.一种有机物选择分离过滤式污水处理回用器，由筒体(1)、集污液漏斗(2)、过滤层(3)和污水进入管(4)、回用水流出管(5)构成，所述的筒体(1)的内下部固定上网板(6)，过滤层(3)铺在网板(6)上，其特征在于在筒体(1)的中心部位设有机物选择分离筒(7)，在有机物选择分离筒(7)内设有机物电离选择分离柱(8)，污水进入管(4)直接与有机物选择分离筒(7)的上口连通，在筒体(1)的底部固定连接上集污液漏斗(2)，在有机物选择分离筒(7)的中部一侧设含有机物的水出口(11)，在有机物选择分离筒(7)的底部设不含有机物的出水口(12)，在集污液漏斗(2)的直管(9)的底部设开关(10)，在筒体(1)的上部侧壁上设回用水流出管(5)。
2.根据权利要求1所述的有机物选择分离过滤式污水处理回用器，其特征在于所述的有机物电离选择分离柱(8)，由电极导水板(81)、极水隔膜板(82)、双层高分子有机物分离膜(83)、有机物水隔板(84)、无机物水隔板(85)依次重叠固定为一体，电极导水板(81)通过导线(86)与直流电源连接。
3.根据权利要求1所述的有机物选择分离过滤式污水处理回用器，其特征在于所述的过滤层(3)包括石子层(31)和石英沙层(32)构成，石英沙层(32)铺在上层;所述的含有机物的水出口(11)处在过滤层(3)和筒体(1)的底板之间。
说明书
有机物选择分离过滤式污水处理回用器
技术领域
本实用新型涉及一种污水处理装置的改进，具体地说是一种有机物选择分离过滤式污水处理回用器。适用于直接接入污水管道上。
背景技术
目前，使用的污水处理设备有多种，通常包括好氧池、沉淀池、过滤池及其管网和动力设备，因此设备存在着结构庞大、操作复杂、安装成本高、占地面积大、工艺流程长、能耗高的问题，所以只能适用于城市污水处理厂，不适用于工矿企业、小城镇、学校等缺乏管网收集或无法集中处理的领域，另外，在这种污水处理设备中，不管是否能够回收利用，污水一并排放到处理设备中，所以，污水排放量大，不仅加大了能耗，而且达不到减排的目的。目前，在污水缺乏管网收集或无法集中处理的领域，污水仍随意排放，导致环境的污染，特别在雨季，污水可遍地流。
发明内容
本实用新型的目的在于提供一种不仅能处理污水，而且能直接接入污水管道上，使得结构简小、操作简单、安装成本低、占地面积小、能耗低的有机物选择分离过滤式污水处理回用器。
为达到以上目的，本实用新型所采用的技术方案是：该有机物选择分离过滤式污水处理回用器，由筒体、集污液漏斗、过滤层和污水进入管、回用水流出管构成，所述的筒体的内下部固定上网板，过滤层铺在网板上，其特征在于在筒体的中心部位设有机物选择分离筒，在有机物选择分离筒内设有机物电离选择分离柱，污水进入管直接与有机物选择分离筒的上口连通，在筒体的底部固定连接上集污液漏斗，在有机物选择分离筒的中部一侧设含有机物的水出口，在有机物选择分离筒的底部设不含有机物的出水口，在集污液漏斗的直管的底部设开关，在筒体的上部侧壁上设回用水流出管。
本实用新型还通过如下措施实施：所述的有机物电离选择分离柱，由电极导水板、极水隔膜板、双层高分子有机物分离膜、有机物水隔板、无机物水隔板依次重叠固定为一体，电极导水板通过导线与直流电源连接，通过具有选择透过性的双层高分子有机物分离膜，把污水流体分割成互不相通的含有机物的水和不含有机物的水，不含有机物的水则从不含有机物的出水管排出，并沉积于集污液漏斗的直管内，含有机物的水从含有机物的出水口排入箱体的下部，水位上升后，穿过过滤层，即可达到回用水的标准;所述的集污液漏斗和直管均为透明塑料制作，可以及时观测不含有机物的水沉积量，以便及时打开开关排放;所述的过滤层包括石子层和石英沙层构成，石英沙层铺在上层，石子的直径为20-50mm，石英沙的直径为3-5mm;所述的含有机物的水出口处在过滤层和筒体的底板之间。
本实用新型的有益效果在于：与目前的污水处理设备相比，结构简单、操作方便、安装成本低、占地面积小、能耗低，可直接接入污水管道上应用，而且具有减排效果，可广泛用于污水缺乏管网收集或无法集中处理的领域。
