申请日2011.01.21
公开(公告)日2011.08.24
IPC分类号C02F9/04
摘要
本发明涉及煤化工企业所产生的焦化废水深度处理的发明技术。国内现今焦化企业多采用机械搅拌澄清池组合普通滤池的工艺对焦化废水进行深度处理，机械搅拌澄清池组合普通滤池工艺已无法满足生产的需求。本发明解决焦化废水深度处理工艺问题所采用的方案是：采用高密度滤池组合V型滤池工艺替代原有机械搅拌澄清池组合普通滤池工艺。本发明的成果是，较原有的机械搅拌澄清池组合普通滤池工艺提高了处理效率，极大地降低了出水悬浮物的浓度，降低了出水的COD，提高了运行中的稳定性，同时缩短了絮凝反应时间，适应各类新型的水处理药剂，满足了生产的需要，为焦化废水达标排放提供了有力的保障。
权利要求书
1.针对现今焦化废水深度处理中机械搅拌澄清池组合过滤器的工艺处理效率不高、已无法满足现阶段生产需求的问题，利用高密度滤池、V型滤池组合工艺替代机械化澄清池组合过滤器工艺，缩短絮凝反应时间，提高处理效率，提高运行稳定性，实现废水达标排放。
说明书
高密度滤池与V型滤池组合工艺在焦化废水深度处理中的应用
所属技术领域
本发明涉及煤化工企业所产生的焦化废水深度处理的发明技术。
背景技术
焦化废水是炼焦、制气及焦化产品回收过程中产生的废水。其污染物组成复杂、浓度高、毒性大。废水主要包括剩余氨水、甲醇生产废水、炼焦废水、备煤筛焦废水、焦油脱水废水等。焦化废水中主要含有氨、氰化物、硫氢根等无机物，还有酚、苯、萘、吡啶、喹啉、蒽和其它芳香与稠环芳烃化合物以及煤焦油类物质，属于高浓度有机工业废水。
国内现今焦化企业多采用机械搅拌澄清池组合普通滤池对焦化废水进行深度处理，存在处理效率不高，运行不稳定，出水悬浮物超标的问题，而又由于大量高效絮凝剂、氧化剂、助凝剂的投入使用，机械搅拌澄清池组合普通滤池业已无法满足生产的需求。
发明内容
为解决现今国内焦化企业焦化废水深度处理存在的问题，经过多年的研究和实践，实际工程的论证，发明了高密度滤池组合V型滤池的焦化废水深度处理工艺。
本发明解决焦化废水深度处理工艺问题所采用的方案是：采用高密度滤池组合V型滤池工艺替代原有机械搅拌澄清池组合普通滤池工艺。

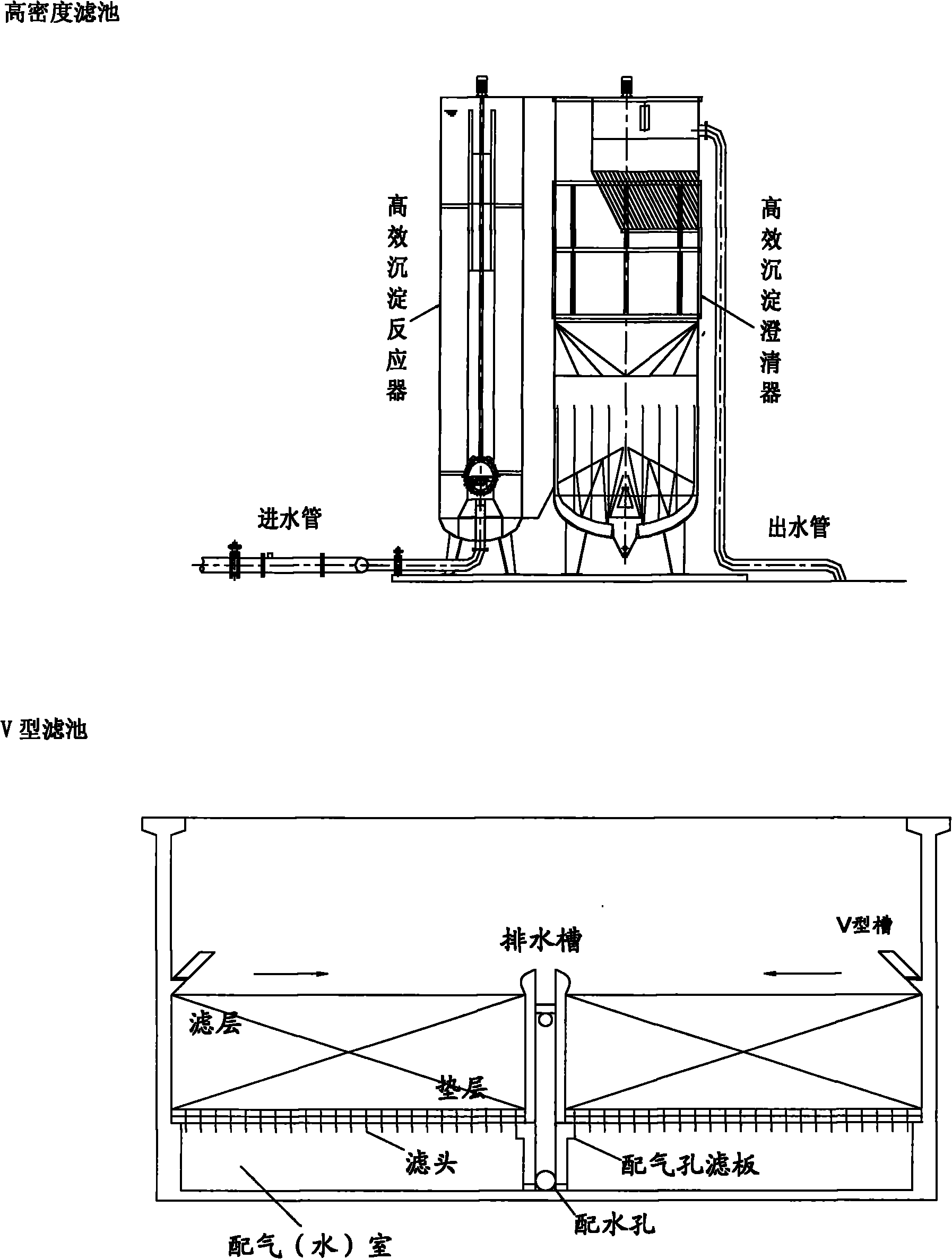

高密度滤池是一种高速一体化沉淀/浓缩池，其工艺基于以下四个技术特点：
(1)独特的一体化反应区设计;
(2)反应区到沉淀区较低的流速变化;
(3)沉淀区到反应区的污泥循环;
(4)采用斜管沉淀布置。
以上机理决定了高效澄清池具有的优点为：污泥循环提高了进泥的絮凝能力，使絮状物更均匀密实;斜管布置提高了沉淀效果，具有较高的沉淀速度，可达20m/h;澄清水质量较高;对进水波动不敏感，并可承受较大范围的流量变化。
V型滤池是一种气水反冲洗快滤池，V型滤池的两侧或一侧进水槽设计成V型而得名。
它的主要特点是：
(1)采用均质滤料，滤层的纳污能力得到增强;
(2)气、水反冲再加始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少。
V型滤池最大的特点是在冲洗过程中引入了气洗，整个冲洗过程分三步进行：①单气洗：松动整个滤层，水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落;②气水联合冲洗：气冲使得滤料颗粒间的碰撞磨擦加剧，在水冲洗时，对滤料颗粒表面的剪切作用也得以充分发挥，加强了水冲效能;③水冲：单水冲把脱落的杂质带出滤料层。
本发明的成果是，较原有的机械搅拌澄清池组合普通滤池工艺提高了处理效率，极大地降低了出水悬浮物的浓度，降低了出水的COD，提高了运行中的稳定性，同时缩短了絮凝反应时间，适应各类新型的水处理药剂，满足了生产的需求，为焦化废水达标排放提供了有力的保障。
