申请日2011.03.04
公开(公告)日2011.11.02
IPC分类号C02F9/04
摘要

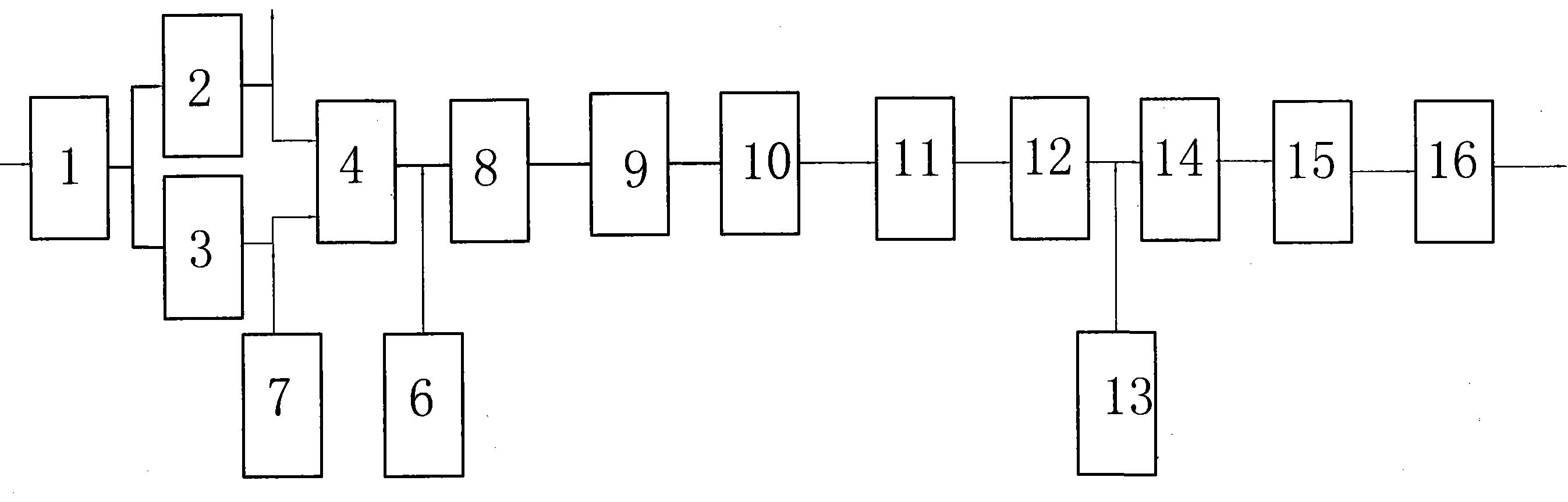

一种水处理工艺中的浓水回收处理系统，依工艺顺序包括浓水箱(1)、浓水提升泵(3)、多界质过滤器(4)、保安过滤器(8)、脱气塔(9)、过滤水箱(10)、一级高压泵(11)、一级RO装置(12)、水箱(14)、二级高压泵(15)和二级RO装置进水口;在浓水提升泵(3)与与多界质过滤器(4)之间连接有絮凝剂添加器(7);在多界质过滤器(4)与保安过滤器(8)之间连接有酸化剂添加器(6);在一级RO装置(12)清水出口与一级RO水箱(14)进口之间连接有pH值调节器(13)。是一种在水处理工艺中提高源水的回收率，减少浓水的排旗量的浓水回收处理系统。
翻译权利要求书
1.一种水处理工艺中的浓水回收处理系统，其特征在于：浓水箱(1)与 浓水提升泵(3)连接;浓水提升泵(3)与多界质过滤器(4)连接;多界质过 滤器(4)与保安过滤器(8)连接、保安过滤器(8)与脱气塔(9)连接、脱 气塔(9)与过滤水箱(10)连接;过滤水箱(10)与一级高压泵(11)的进水 口连接;一级高压泵(11)的出水口与一级RO装置(12)的进水口连接;一级 RO装置(12)清水出口与一级RO水箱(14)进口连接;一级RO水箱(14)出 口与二级高压泵(15)连接;二级高压泵(15)与二级RO装置进水口连接;并 且在浓水提升泵(3)与与多界质过滤器(4)之间连接有絮凝剂添加器(7); 在多界质过滤器(4)与保安过滤器(8)之间连接有酸化剂添加器(6);在一 级RO装置(12)清水出口与一级RO水箱(14)进口之间连接有PH值调节器(13)。
说明书
水处理工艺中的浓水回收处理系统
【技术领域】
本实用新型涉及离子交换法进行的水处理，涉及分离或去除油脂或油状物 质或类似浮游物的装置，尤指一种水处理工艺中的浓水回收处理系统。
【背景技术】
现有技术的水处理工艺是将源水经预处理后输入RO反渗透机组处理，大部 分透过的水为淡水(因水质较纯故又称纯水)，另有一小部分水夹带着透不过RO 膜的离子杂质、有机物排放，因为这小部分水包含所有透不过膜的杂质，故又 称为浓水。反渗透机组产水时，只取用产出的纯水(占源水的65～80%)，对小部 分浓水(占源水的20-35%)，因水质较差，直接排放。这部分直接排放的浓水 浪费了大量的水资源。
【发明内容】
针对现有技术的缺点，本实用新型的目的在于提供一种在水处理工艺中提 高源水的回收率，减少浓水的排旗量的浓水回收处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种水处理工艺中的浓 水回收处理系统，其特征在于：浓水箱与浓水提升泵连接;浓水提升泵与多界 质过滤器连接;多界质过滤器与保安过滤器连接、保安过滤器与脱气塔连接、 脱气塔与过滤水箱连接;过滤水箱与一级高压泵的进水口连接;一级高压泵的 出水口与一级RO装置的进水口连接;一级RO装置清水出口与一级RO水箱进口 连接;一级RO水箱出口与二级高压泵连接;二级高压泵与二级RO装置进水口 连接;并且在浓水提升泵与与多界质过滤器之间连接有絮凝剂添加器;在多界 质过滤器与保安过滤器之间连接有酸化剂添加器;在一级RO装置清水出口与一 级RO水箱进口之间连接有PH值调节器。
为了使用或检修上方便、流畅，可在各器件间适当增加止回阀、排污、旁 路阀和各种监测仪表。
浓水首先流入浓水箱，该浓水箱对后续处理的供给起到缓冲作用;浓水提升 泵的作用是保证后续处理系统的供水流量，保证预处理系统的连续和稳定，通过 向原水中添加絮凝剂，使得原水中的各种胶体凝聚成大颗粒杂质并在多介质过滤 器过滤去除，以满足RO膜入水浊度要求;多介质过滤器中可以装填石英砂，通过 调节反渗透进水的PH值至酸性条件下，有效防止反渗透膜结垢。保安过滤器在本 系统中是去除悬浮物的最后保障，如悬浮物浓度过高，容易堵塞反渗透膜，由于 反渗透膜的厚度约为10微米左右，如悬浮物的粒径过大，在悬浮物高速经过膜表 面时，极易划伤反渗透膜表面的脱盐表皮层。因此必须保证没有大颗粒的悬浮物 进入反渗透膜。本工程采用的微孔膜过滤，其过滤机理是机械拦截，也就是说能 保证拦截大于标称过滤精度粒径的悬浮物，从而能保护反渗透膜不被大颗粒的悬 浮物伤害，同时也降低了反渗透膜被堵塞的可能性。脱气塔是用鼓风脱气方法除 去水中游离CO2，有效脱除CO2可以防止回用水中过量的CO2造成纯水系统中反渗 透膜的碳酸盐结垢。过滤水箱的作用主要是保证反渗透系统的供水稳定。该过滤 水箱水满，通过该水箱的液位控制使预处理系统停止。高压泵是反渗透设备的主 要动力设备，高压泵可以设置过热保护，泵前可以设有低液位保护，泵后可以设 有高压保护开关。当高压泵前低液位时，高压泵停运，以保护高压泵，当高压泵 出口压力高于设定值后，高压泵停运，以保护反渗透膜。反渗透装置是用足够的 压力使溶液中的溶剂(一般是水)通过反渗透膜(或称半透膜)而分离出来，因 为这个过程和自然渗透的方向相反，因此称为反渗透。经过反渗透处理，使水中 杂质的含量降低，提高水质的纯度，其脱盐率可达到98%以上，幷能将水中的细菌， 胶体及大分子量的有机物去除。
本实用新型的有益效果是：在水处理工艺中提高源水的回收率，减少浓水 的排旗量，节约和保护水资源。
