申请日2011.03.09
公开(公告)日2011.11.02
IPC分类号E03D1/00; E03C1/12
摘要
一种废水贮水装置，属于节水装置技术领域。它包括外桶或外箱，其特征在于外桶或外箱内设有贮水内桶或贮水内箱，贮水内桶或贮水内箱与外桶或外箱的顶部装有贮水内桶或贮水内箱下降后复位的复位弹簧，贮水内桶或贮水内箱底部装有废水进出水软管和自来水进水软管;在贮水内桶或贮水内箱内装有自来水自动进水装置，自来水自动进水装置与自来水进水软管相连接。本实用新型能在不改装、改制抽水马桶或水槽、水池的情况下，贮存从水槽、水池中排放出的废水用以冲洗抽水马桶，从而使废水得到充分利，而且贮存的废水多，能节约更多的自来水;另外，结构不复杂，造价低，安装方便，使用过程性能可靠，所以容易在千家万户推广应用。
翻译权利要求书
1.一种废水贮水装置，它包括外桶或外箱，其特征在于外桶或外箱内设有贮水内桶或贮水内箱，贮水内桶或贮水内箱与外桶或外箱的顶部装有贮水内桶或贮水内箱下降后复位的复位弹簧，贮水内桶或贮水内箱底部装有废水进出水软管和自来水进水软管;废水贮水装置在使用时，废水进出水软管进水端与水槽或水池排水管相连接，出水端与抽水马桶的进水口相连接;在贮水内桶或贮水内箱内装有自来水自动进水装置，自来水自动进水装置与自来水进水软管相连接。
2.根据权利要求1所述的废水贮水装置，其特征在于外桶或外箱的底部装有垫块，以防止贮水内桶或贮水内箱的废水装满后降到最底位时压在废水进出水软管和自来水进水软管上。
3.根据权利要求1或2所述的废水贮水装置，其特征在于自来水自动进水装置系是浮球阀。
4.根据权利要求1或2所述的废水贮水装置，其特征在于外桶或外箱上置有水槽或水池。
5.根据权利要求3所述的废水贮水装置，其特征在于外桶或外箱上置有水槽或水池。
说明书
废水贮水装置
技术领域
本实用新型属于节水装置技术领域，具体涉及一种废水贮水装置。
背景技术
现在无论是家庭或单位用自来水，其水槽或水池中的废水都被通过下水道 排放掉，而家庭或单位所用的抽水马桶却需要大量的自来水冲洗，为了能将上 述废水能用来冲洗抽水马桶，人们提出了诸多技术方案，如公告号：CN2206311， 公告日：1995-08-30，专利号：94230160.9“马桶预贮水装置”;公告号： CN201095802，公告日：2008-08-06，专利号：200720310646.5“一种可利用 废水冲洗的座厕贮水装置”;公告号：CN2595893，公告日：2003-12-31，专 利号：03200884.8“废水利用自动贮水式座厕水箱”等。但上述的技术方案都 需对现有的抽水马桶或水槽、水池进行改装或改制，而改装、改制抽水马桶或 水槽、水池并非易事;另外，现有的技术方案，其贮水装置的贮水高度只能是 水槽、水池外底的高度与抽水马桶坐盆的高度之差，所以贮水量小;因为上述 的诸多弊病，现有技术方案难以在实际中应用推广。
发明内容
本实用新型的目的是要提供一种废水贮水装置，它能在不改装、改制抽水 马桶或水槽、水池的情况下，贮存从水槽、水池中排放出的废水用以冲洗抽水 马桶，从而使废水得到充分利，而且贮存的废水多，能节约更多的自来水;另 外，结构不复杂，造价低，安装方便，使用过程性能可靠，所以容易在千家万 户推广应用。

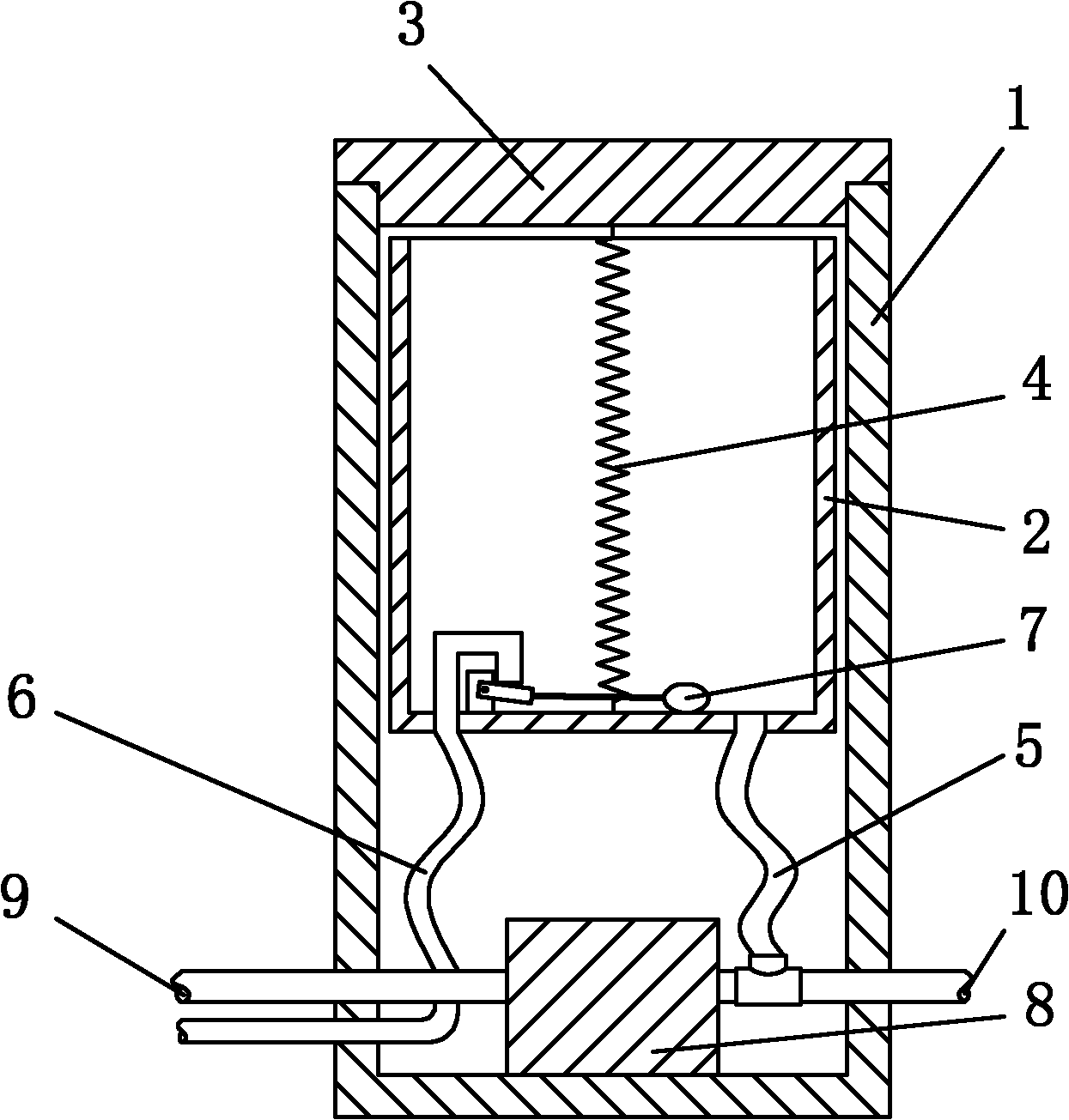

上述的发明目的是通过以下技术方案实现的，一种废水贮水装置，它包括外 桶或外箱，其要点在于外桶或外箱内设有贮水内桶或贮水内箱，贮水内桶或贮 水内箱与外桶或外箱的顶部装有贮水内桶或贮水内箱下降后复位的复位弹簧， 贮水内桶或贮水内箱底部装有废水进出水软管和自来水进水软管;废水贮水装 置在使用时，废水进出水软管进水端与水槽或水池排水管相连接，出水端与抽 水马桶的进水口相连接;在贮水内桶或贮水内箱内装有自来水自动进水装置， 自来水自动进水装置与自来水进水软管相连接。
上述的废水贮水装置，其结构之一是外桶或外箱的底部装有垫块，以防止 贮水内桶或贮水内箱的废水装满后降到最底位时压在废水进出水软管和自来水 进水软管上。
上所述的废水贮水装置，其结构之一是自来水自动进水装置系是浮球阀。
上所述的废水贮水装置，其结构之一是外桶或外箱上置有水槽或水池。
本实用新型的安装和使用动作过程如下：与本实用新型连接使用的抽水马 桶无需再装进水洁具，只需装上下水洁具;将废水进出水软管的出水端与抽水 马桶的进水口相连接，废水进出水软管进水端与水槽或水池的排水管相连接。 使用动作过程是：首先关掉废水贮水装置外的自来水进水阀，水槽或水池排放 废水时，废水通过废水进出水软管同时进入贮水内桶或贮水内箱和抽水马桶的 水箱，随着废水的增多，重量增重，贮水内桶或贮水内箱克服复位弹簧的弹力 往下降，直至碰到垫块，当贮水内桶或贮水内箱和抽水马桶的水箱中的废水高 度达到抽水马桶的水箱中的下水洁具的溢水口时，多余的废水会从下水洁具的 溢水口中溢出;当需冲洗抽水马桶时，只需按动抽水马桶水箱的按钮，下水洁 具动作，落水阀门上提打开，抽水马桶水箱中的废水与贮水内桶或贮水内箱中 的废水同时下降，随着贮水内桶或贮水内箱中的废水的下降减少，重量变轻， 贮水内桶或贮水内箱在复位弹簧的作用下逐渐上提，从而使原水位低于抽水马 桶的水箱底部的废水提到高于水箱底部的水位，使这部分废水得到利用。上述 动作过程正常后再打开自来水进水阀，当无废水排放，抽水马桶水箱内和贮水 内桶或贮水内箱的废水都排光时，自来水自动进水装置如浮球阀即打开，自来 水自动输入贮水内桶或贮水内箱，再流入抽水马桶。
从以上对本实用新型结构、安装和使用动作过程的描述表明，它能在不改 装、改制抽水马桶或水槽、水池的情况下，贮存从水槽、水池中排放出的废水 用以冲洗抽水马桶，从而使废水得到充分利，而且同现有的技术相比，贮水内 桶或贮水内箱贮存水的高度，能大于水槽、水池外底的高度与抽水马桶坐盆的 高度之差，所以能贮存更多的废水，能节约更多的自来水;另外，结构不复杂， 造价低，安装方便，使用过程性能可靠，所以容易在千家万户推广应用。
