申请日2010.12.31
公开(公告)日2011.09.07
IPC分类号B01D17/032
摘要
本实用新型公开了一种香精香料生产用污水分离装置,包括:缓存箱,所述缓存箱的顶部和底部分别设有进水口和出水口;用于将水和比重比水大的污液进行分离的重液分离箱,所述重液分离箱上设有与所述缓存箱出水口连通的进水口,所述重液分离箱的下端部设有重液排污口,所述重液分离箱的上端部设有出水口;用于将水和比重比水小的污液进行分离的轻液分离箱,所述轻液分离箱上设有与所述重液分离箱的出水口连通的进水口,所述轻液分离箱的上端部设有轻液排污口,所述轻液分离箱的下端部设有出水口。该污水分离装置能够将香精香料生产中产生的污水中的不溶于水的物质进行分离回收,提高了物料的回收利用率,降低了污水中的化学耗氧量,保护了环境。
权利要求书 [支持框选翻译]
1.香精香料生产用污水分离装置,其特征在于:包括
缓存箱,所述缓存箱的顶部和底部分别设有进水口和出水口;
用于将水和比重比水大的污液进行分离的重液分离箱,所述重液分离箱上设有与所述缓存箱出水口连通的进水口,所述重液分离箱的下端部设有重液排污口,所述重液分离箱的上端部设有出水口;
用于将水和比重比水小的污液进行分离的轻液分离箱,所述轻液分离箱上设有与所述重液分离箱的出水口连通的进水口,所述轻液分离箱的上端部设有轻液排污口,所述轻液分离箱的下端部设有出水口。
2.如权利要求1所述的香精香料生产用污水分离装置,其特征在于:所述重液分离箱的进水口和所述缓存箱出水口之间通过缓冲管连通。
3.如权利要求2所述的香精香料生产用污水分离装置,其特征在于:所述缓冲管是一根倒置的U形管。
4.如权利要求1所述的香精香料生产用污水分离装置,其特征在于:所述轻液分离箱上设有重液二次分离排污口,所述重液二次分离排污口位于所述轻液分离箱的出水口的下方。
说明书 [支持框选翻译]
香精香料生产用污水分离装置
技术领域
本实用新型涉及一种污水分离装置,尤其涉及一种香精香料生产用污水分离装置。
背景技术
目前在香精香料的生产过程中会产生大量的污水,其污水中含有溶于水的酒精,也含有各种不溶于水的其他物质,溶于水的酒精可以通过加热的方式进行酒精和水的分离,这些不溶于水的物质的比重有些比水大,有些比水小,这些物质有些可以回收利用,如果在生产过程中直接排放,不但浪费了原料,而且还造成了环境污染。
发明内容
本实用新型所要解决的技术问题是:提供一种香精香料生产用污水分离装置,该污水分离装置能够有效的将香精香料生产过程中产生的污水中的不溶于水的物质进行分离回收,提高了物料的回收利用率,降低了污水中的化学耗氧量,保护了环境。

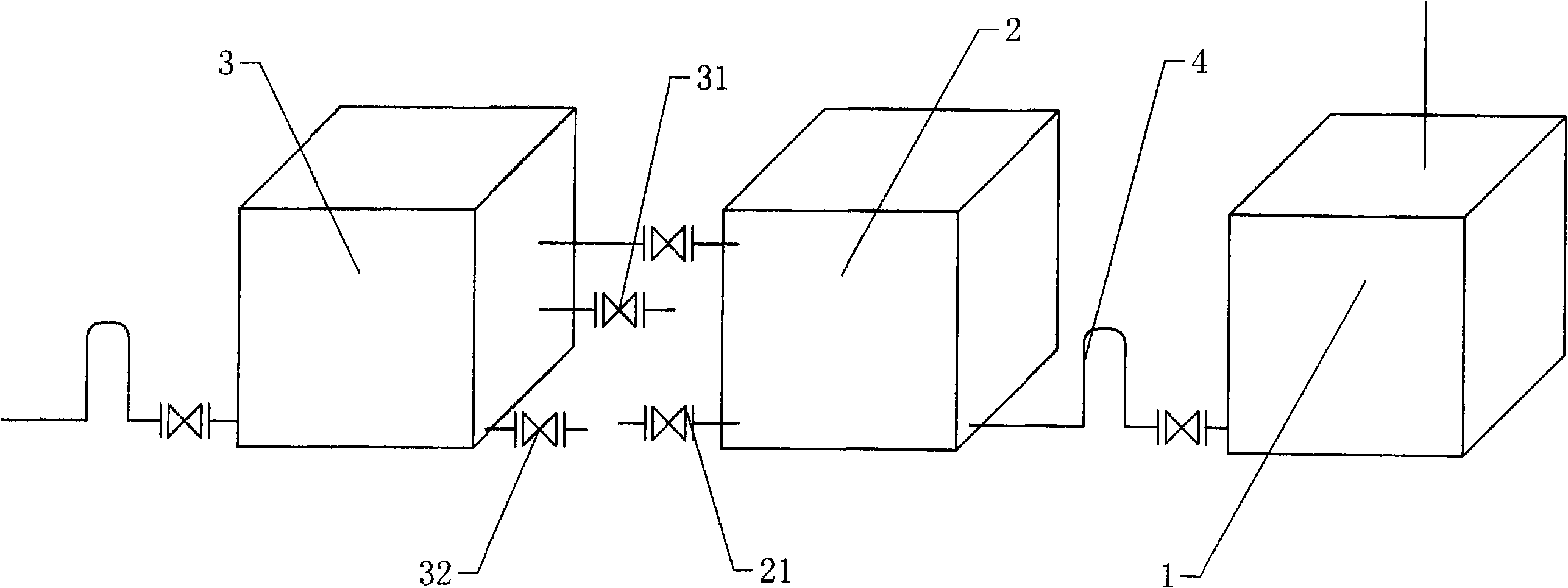

为解决上述技术问题,本实用新型的技术方案是:香精香料生产用污水分离装置,包括:缓存箱,所述缓存箱的顶部和底部分别设有进水口和出水口;用于将水和比重比水大的污液进行分离的重液分离箱,所述重液分离箱上设有与所述缓存箱出水口连通的进水口,所述重液分离箱的下端部设有重液排污口,所述重液分离箱的上端部设有出水口;用于将水和比重比水小的污液进行分离的轻液分离箱,所述轻液分离箱上设有与所述重液分离箱的出水口连通的进水口,所述轻液分离箱的上端部设有轻液排污口,所述轻液分离箱的下端部设有出水口。
作为一种优选的方案,所述重液分离箱的进水口和所述缓存箱出水口之间通过缓冲管连通。
作为一种优选的方案,所述缓冲管是一根倒置的U形管。
作为一种优选的方案,所述轻液分离箱上设有重液二次分离排污口,所述重液二次分离排污口位于所述轻液分离箱的出水口的下方。
采用了上述技术方案后,本实用新型的效果是:由于所述香精香料生产用污水分离装置,包括:缓存箱,所述缓存箱的顶部和底部分别设有进水口和出水口;用于将水和比重比水大的污液进行分离的重液分离箱,所述重液分离箱上设有与所述缓存箱出水口连通的进水口,所述重液分离箱的下端部设有重液排污口,所述重液分离箱的上端部设有出水口;用于将水和比重比水小的污液进行分离的轻液分离箱,所述轻液分离箱上设有与所述重液分离箱的出水口连通的进水口,所述轻液分离箱的上端部设有轻液排污口,所述轻液分离箱的下端部设有出水口,因此,污水从缓存箱进水口进入到缓存箱内,然后进入到重液分离箱内沉淀分离,由于所述重液分离箱的出水口设置在上端部,从而给予污水在重液分离箱内足够的沉淀时间,沉淀完成后,比重比水大的污液从重液分离箱下端部的重液排污口排出回收,而其他污水则从重液分离箱的出水口进入到轻液分离箱内,轻液排污口设于轻液分离箱的上端部,同样给予污水在轻液分离箱内足够的沉淀时间,然后,比重比水轻的污液从轻液排污口排出回收,而分离后的水则从轻液分离箱的出水口排出,这样,就实现了将比重比水大的污液和比水小的污液均分离开,高了物料的回收利用率,降低了污水中的化学耗氧量,保护了环境。
又由于所述轻液分离箱上设有重液二次分离排污口,所述重液二次分离排污口位于所述轻液分离箱的出水口的下方,因此可以在轻液分离箱内可能还存有的重液再一次分离排出,从而进一步提高了污液分离的效果。
