申请日2011.01.27
公开(公告)日2011.08.31
IPC分类号C02F11/00; C02F9/14
摘要
本实用新型公开了一种Fenton氧化废水处理系统,在厌气、喜气生物处理装置之后设置流体化床Fenton氧化处理装置,在厌气、喜气生物处理装置之前还设置电解还原Fenton氧化处理装置。将流体化床Fenton法氧化处理与电解还原Fenton法氧化处理组合使用,电场和铁氧化物结晶催化剂均可促进有机物分解,提高对有机物处理效率,可处理COD浓度范围在50-50000mg/L的工业废水,并降低污泥产量。
权利要求书
1.一种Fenton氧化废水处理系统,在厌气、喜气生物处理装置之后设置流体化床Fenton氧化处理装置,其特征在于,在厌气、喜气生物处理装置之前还设置电解还原Fenton氧化处理装置。
2.如权利要求1所述的一种Fenton氧化废水处理系统,其特征在于,所述电解还原Fenton氧化处理装置和厌气、喜气生物处理装置之间设置调匀、除油、混凝前处理装置。
3.如权利要求2所述的一种Fenton氧化废水处理系统,其特征在于,所述调匀、除油、混凝前处理装置中设置化学污泥处理系统。
4.如权利要求1所述的一种Fenton氧化废水处理系统,其特征在于,所述厌气、喜气生物处理装置中设置生物污泥处理系统。
5.如权利要求1所述的一种Fenton氧化废水处理系统,其特征在于,所述流体化床Fenton氧化处理装置中设置污泥电解回收处理系统。
说明书 [支持框选翻译]
一种Fenton氧化废水处理系统
技术领域
本实用新型涉及废水处理技术领域,尤其涉及一种Fenton氧化废水处理系统。
背景技术
Fenton反应1894年由Fenton所发现,亚铁离子Fe2+为过氧化氢H2O2的催化剂,产生一种高氧化能力(仅次于氟)的自由基(氢氧自由基·OH)。Fenton反应具有非常强的氧化能力,对许多种类有机物都具有氧化作用,被用于难降解有机废水处理。将Fenton反应试剂(亚铁盐和强氧化剂如过氧化氢H2O2)加入待处理废水中,亚铁离子在水中与氧化剂作用产生强氧化的氢氧自由基,将废水中难降解的有机物最终氧化、碳化成可降解的小分子,如二氧化碳和水以降低COD,达到降解效果。
流体化床Fenton法氧化处理是将铁污泥变铁氧化物结晶,具有催化效果,并能够降低70%的污泥量,反应式为H2O2+Fe2+→·OH+H2O+ FeOOH。但流体化床Fenton法适于处理COD浓度范围在50-500mg/L的废水,对于高COD浓度的废水难以实现较好的处理效果。
实用新型内容
本实用新型就是为了解决上述现有技术存在的问题而提供一种Fenton氧化废水处理系统,能够处理COD浓度范围在50-50000mg/L的工业废水。
本实用新型的目的通过以下技术方案来实现:

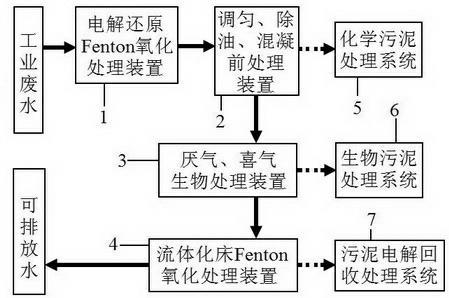

一种Fenton氧化废水处理系统,在厌气、喜气生物处理装置之后设置流体化床Fenton氧化处理装置,在厌气、喜气生物处理装置之前还设置电解还原Fenton氧化处理装置。
所述电解还原Fenton氧化处理装置和厌气、喜气生物处理装置之间设置调匀、除油、混凝前处理装置。
所述调匀、除油、混凝前处理装置中设置化学污泥处理系统。
所述厌气、喜气生物处理装置中设置生物污泥处理系统。
所述流体化床Fenton氧化处理装置中设置污泥电解回收处理系统。
与现有技术相比,本实用新型具有以下有益效果:
电解还原Fenton法氧化处理为,加入过氧化氢H2O2为氧化剂,亚铁离子Fe2+为催化剂,反应生成氢氧自由基(·OH)及三价铁离子Fe3+,而三价铁离子在阴极又还原为亚铁离子,因此可不断循环利用亚铁离子参与反应,并减少80%三价铁所产生的污泥,反应式为Fe3+→Fe2++e;H2O2+ Fe2+→·OH+OHˉ+ Fe3+。用电解还原Fenton法进行氧化处理具有以下优点:
1、电场解离有机物,促进氧化剂对有机物的分解能力,提升Fenton法对COD的处理效果(约提升30-90%);
2、电解还原Fenton法在处理高浓度COD时,因不断循环利用Fe2+参与反应,可大量降低铁使用量,提升氧化剂利用效率;
3、电解还原Fenton法比电解氧化enton法节省一半电力;
4、反应后为Fe3+溶液,可作为混凝沉淀单元之混凝剂使用;
5、占地面积小,功能与“生物处理配合传统Fenton法”相当,占地面积只需其10-20%。
将流体化床Fenton法氧化处理与电解还原Fenton法氧化处理组合使用,电场和铁氧化物结晶催化剂均可促进有机物分解,提高对有机物处理效率,可处理COD浓度范围在50-50000mg/L的工业废水,并降低污泥产量。
