申请日2011.01.28
公开(公告)日2011.10.26
IPC分类号C02F1/00; B01D35/00
摘要
本实用新型提供一种水处理中用的自动清洗装置，所述的清洗装置安装在过滤器上，清洗装置包括有进水三通阀组件、冲水三通阀组件、排水阀组件，其中，进水三通阀组件的其中一个通道口与原水进口连接;另两个通道口分别与冲水三通阀组件的其中两个通道口连接后再分别与过滤器的顶部、底部相连接;冲水三通阀组件另一通道口与排水阀组件一端连接，排水阀组件另一端与正、反冲排水口相连接，过滤器底部的过滤水出口处安装有产水电磁阀。本实用新型在采用了上述方案后，仅控制三个气缸动作即可自如控制清洗程序，不仅实现了结构简单、安装方便，而且造价低、耐水锤、使用寿命长。
权利要求书

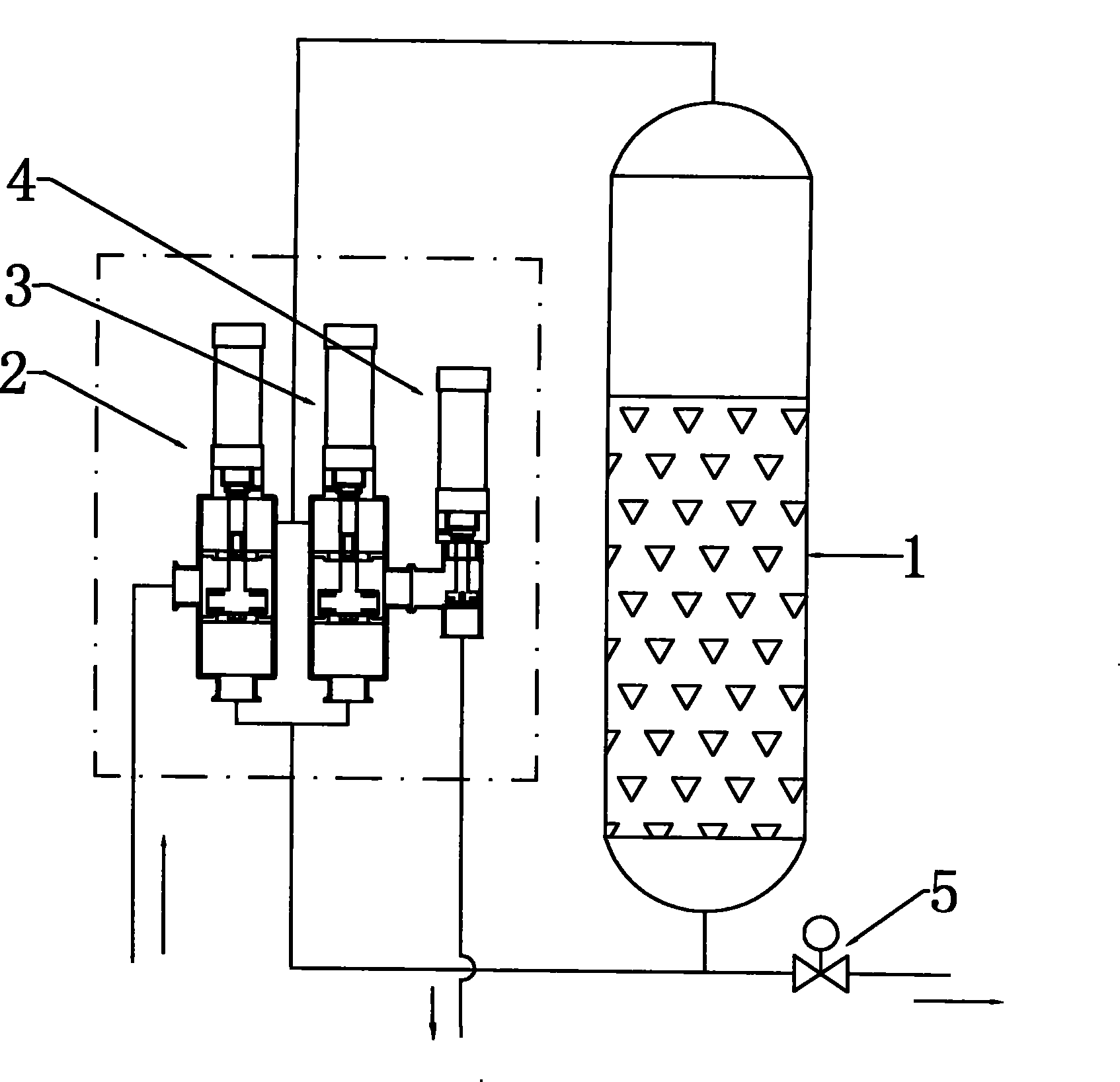

1.一种水处理中用的自动清洗装置，所述的清洗装置安装在过滤器(1)上，其特征在于：清洗装置包括有进水三通阀组件(2)、冲水三通阀组件(3)、排水阀组件(4)，其中，进水三通阀组件(2)的其中一个通道口与原水进口连接;另两个通道口分别与冲水三通阀组件(3)的其中两个通道口连接后再分别与过滤器(1)的顶部、底部相连接;冲水三通阀组件(3)另一通道口与排水阀组件(4)一端连接，排水阀组件(4)另一端与正、反冲排水口相连接，过滤器(1)底部的过滤水出口处安装有产水电磁阀(5)。
2.根据权利要求1所述的一种水处理中用的自动清洗装置，其特征在于：进水三通阀组件(2)、冲水三通阀组件(3)均分别包括有三通管(6)、三通阀气缸(7)、三通阀密封件(8)、三通阀密封台(9)、气缸连接件(10)，其中，三通阀气缸(7)通过气缸连接件(10)装配在三通管(6)上;并与位于三通管(6)内的三通阀密封件(8)相连接;三通管(6)内设有三通阀密封台(9)，三通阀密封台(9)为两个，分别位于与过滤器(1)顶部、底部相连接的通道口处;三通阀密封件(8)与三通阀密封台(9)配合使用。
3.根据权利要求1所述的一种水处理中用的自动清洗装置，其特征在于：排水阀组件(4)包括有排水管(11)、排水气缸(13)、排水密封件(14)、排水密封台(15)、排水连接件(16)，其中，排水气缸(13)通过排水连接件(16)安装在排水管(11)上;并与位于排水管(11)内的排水密封件(14)相连接，排水管(11)的排水出口处设有排水密封台(15);排水密封件(14)与排水密封台(15)相配合。
4.根据权利要求1所述的一种水处理中用的自动清洗装置，其特征在于：气缸连接件(10)一端设有内螺纹(12)，并通过内螺纹(12)连接在三通(6)上。
说明书 [支持框选翻译]
一种水处理中用的自动清洗装置
技术领域
本实用新型涉及水处理技术领域，尤其是指一种水处理中用的自动清洗装置。
背景技术
在水处理中对过滤器进行清洗时，国内大多采用手动阀门操作，其需人工操作、自动化程度低，且面管复杂，占地面积大，清洗时经常会发生操作错误，导致清洗后的污水从过滤水出口处流出。国外也有一些采用自动阀门进行清洗，如美国Autotrol、Fleck公司的自动控制头，其机头采用工程塑料铸塑而成，但是，该机头在铸塑后强度低，抗水锤能力差、易裂，且价格昂贵，构造复杂，体型笨重，机头的排污口普遍偏小，清洗能力差。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种水处理中用的结构紧凑、安装简便、耐水锤、使用寿命长、维修方便、造价低的自动清洗装置。
为实现上述目的，本实用新型所提供的技术方案为;一种水处理中用的自动清洗装置，所述的清洗装置安装在过滤器上，清洗装置包括有进水三通阀组件、冲水三通阀组件、排水阀组件，其中，进水三通阀组件的其中一个通道口与原水进口连接;另两个通道口分别与冲水三通阀组件的其中两个通道口连接后再分别与过滤器的顶部、底部相连接;冲水三通阀组件另一通道口与排水阀组件一端连接，排水阀组件另一端与正、反冲排水口相连接，过滤器底部的过滤水出口处安装有产水电磁阀。
所述的进水三通阀组件、冲水三通阀组件均分别包括有三通管、三通阀气缸、三通阀密封件、三通阀密封台、气缸连接件，其中，三通阀气缸通过气缸连接件装配在三通管上;并与位于三通管内的三通阀密封件相连接;三通管内设有三通阀密封台，三通阀密封台为两个，分别位于与过滤器顶部、底部相连接的通道口处;三通阀密封件与三通阀密封台配合使用。
所述的排水阀组件包括有排水管、排水气缸、排水密封件、排水密封台、排水连接件，其中，排水气缸通过排水连接件安装在排水管上;并与位于排水管内的排水密封件相连接，排水管的排水出口处设有排水密封台;排水密封件与排水密封台相配合。
所述的气缸连接件一端设有内螺纹，并通过内螺纹连接在三通上。
本实用新型在采用了上述方案后，在正常工作状态下，进水三通阀组件内的气缸开、冲水三通阀组件内的气缸关、排水阀组件内的气缸开、产水电磁阀开，此时，原水由进水三通阀组件进入后，从过滤器顶部进入过滤器内进行过滤，过滤后的水从过滤器底部的产水电磁阀流出。当过滤器污堵后，需进行反向冲洗，此时，进水三通阀组件内的气缸关、冲水三通阀组件内的气缸开、排水阀组件内的气缸关、产水电磁阀关。原水由进水三通阀组件流入，并从过滤器底部进入过滤器进行清洗，清洗后的污水从过滤器顶部流出，再经过冲水三通阀组件、排水阀组件后从正、反冲排水口排出。过滤器反冲洗后需进行正冲洗，此时，进水三通阀组件内的气缸开、冲水三通阀组件内的气缸关、排水阀组件内的气缸关、产水电磁阀关。原水由进水三通阀组件流入，从过滤器顶部进入对过滤器进行清洗，清洗后的污水过滤器底部流出，经冲水三通阀组件、排水阀组件后从正、反冲排水口排出。本实用新型在采用了上述方案后，仅控制三个气缸动作即可自如控制清洗程序，不仅实现了结构简单、安装方便，而 且造价低、耐水锤、使用寿命长。
