申请日2011.04.19
公开(公告)日2011.11.02
IPC分类号B01D35/027
摘要
本实用新型公开了一种新型废水处理装置，包括集水箱，其集水箱上设有进水口和排水口;所述进水口下侧设有过滤装置;所述集水箱内设有水泵，水泵连接排水口。本实用新型的新型废水处理装置，利用集水箱其内的过滤装置进行生活废水的收集处理再利用，实现了生活中废水的二次使用，节约了用水，减少了开支;集水箱中设置的过滤装置中更换简单、方便，易于清洗;集水箱中的限位开关，有效保证了储水过程的正常、安全使用，提高了储水过程的可靠性;整个废水处理装置结构简单、使用方便、设计合理，大大提高了家庭中生活废水的利用率，节约了水资源。
权利要求书
1.一种新型废水处理装置，包括集水箱，其特征在于：所述集水箱上设有进水口和排 水口;所述进水口下侧设有过滤装置;所述集水箱内设有水泵，水泵连接排水口。
2.如权利要求1所述的新型废水处理装置，其特征在于：所述过滤装置为过滤网。
3.如权利要求1所述的新型废水处理装置，其特征在于：所述过滤装置为纤维滤芯。
4.如权利要求1所述的新型废水处理装置，其特征在于：所述过滤装置为活性炭芯。
5.如权利要求2或3或4所述的新型废水处理装置，其特征在于：所述集水箱内还设 有限位开关，限位开关通过导线与水泵连接。
说明书
一种新型废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其是涉及一种处理生活废水的新型废水处理装置， 属于日常生活用品领域。
背景技术
目前，水资源短缺是一个世界性的问题，我国人均占有水资源很少，各大中城市缺水矛盾 突出，但水资源的利用率却很低，城市居民盟洗及生活用水一次性使用后直接排放掉，使用 效率较低，既增加了家庭生活支出，又不利于节约用水，且现行的管道连接座便器的卫生洁 具只能用纯净自来水冲洗，无法实现水资源的再生利用，随着全球水资源短缺，特别是我国 人均水资源不到全球水资源平均数的一半，属于严重缺水国家，使用好每一吨水，提高生活 废水利用率已经成为一个共识，也是今后我国必须坚持的一个基本国策。
实用新型内容
针对现有技术存在的不足，本实用新型所要解决的技术问题是，提供一种新型废水处理 装置，解决城市居民盟洗及生活用水再生利用问题。不仅方便，而且安全。

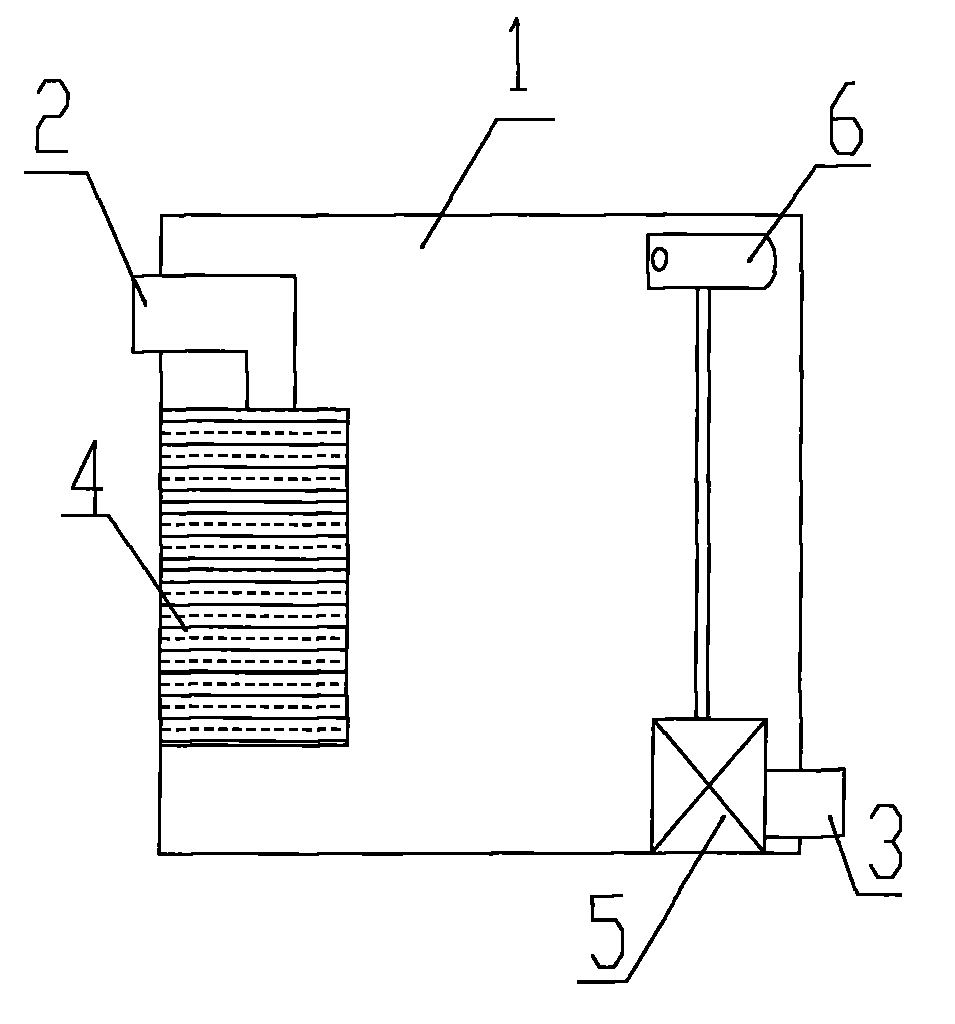

为解决上述技术问题，本实用新型采取的技术方案是，一种新型废水处理装置，包括集 水箱，其集水箱上设有进水口和排水口;所述进水口下侧设有过滤装置;所述集水箱内设有 水泵，水泵连接排水口。
优化的，上述新型废水处理装置，其过滤装置为过滤网。
优化的，上述新型废水处理装置，其过滤装置为纤维滤芯。
优化的，上述新型废水处理装置，其过滤装置为活性炭芯。
优化的，上述新型废水处理装置，其集水箱内还设有限位开关，限位开关通过导线与水 泵连接。
本实用新型的新型废水处理装置，利用集水箱其内的过滤装置进行生活废水的收集处理 再利用，实现了生活中废水的二次使用，节约了用水，减少了开支;集水箱中设置的过滤装 置中更换简单、方便，易于清洗;集水箱中的限位开关，有效保证了储水过程的正常、安全 使用，提高了储水过程的可靠性;整个废水处理装置结构简单、使用方便、设计合理，大大 提高了家庭中生活废水的利用率，节约了水资源。
