申请日2011.09.14
公开(公告)日2012.02.15
IPC分类号C02F1/72; C02F3/30; C02F3/02; C02F1/00
摘要
本发明涉及一种用于废水池曝气的再生气方法及系统，对微热干燥机的再生气统一收集，间断性排放，通过消音器排空;稳压，将微热干燥机的再生气统一收集至储气罐内，稳定压缩空气管网的压力;排水，储气罐底部设有自动疏水阀，在管道有抬高的部分安装自动疏水阀，进一步去除管道中的水分;集中控制，再生气总管上设置热电阻、压力变送器、流量计，通过工作站HMI对现场的再生气的压力、温度、流量进行实时监测。该系统的废水站分别连接储气罐，储气罐通过集气总管分别通过收集管连接空压站的微热干燥机，微热干燥机各连接一再生气管道，储气罐连接自动疏水阀。本发明在有效满足废水池曝气的前提下，实现了微热干燥机再生气的有效利用，节能效果显著。
权利要求书
1.一种用于废水池曝气的再生气方法，其特征在于：它包括以下步骤：
(1)对微热干燥机的再生气统一收集，微热干燥机的再生气为间断性排放，通过消音器排空;
(2)稳压，将微热干燥机的再生气统一收集至储气罐内，稳定压缩空气管网的压力;
(3)排水，储气罐底部设有自动疏水阀，在管道有抬高的部分安装自动疏水阀，进一步去除管道中的水分;
(4)集中控制，再生气总管上设置热电阻、压力变送器、流量计，通过工作站HMI对现场的再生气的压力、温度、流量进行实时监测。
2.一种用于废水池曝气的再生气系统，其特征在于：它包括废水站、储气罐、集气总管、自动疏水阀以及空压站，空压站包括若干微热干燥机;
所述废水站分别连接储气罐，储气罐通过集气总管分别通过收集管连接空压站的微热干燥机;
所述微热干燥机各连接一再生气管道，所述储气罐连接自动疏水阀。
3.如权利要求2所述的用于废水池曝气的再生气系统，其特征在于：所述收集管道上设有止回阀。
4.如权利要求3所述的用于废水池曝气的再生气系统，其特征在于：所述止回阀前后设有手动阀门。
5.如权利要求4所述的用于废水池曝气的再生气系统，其特征在于：所述阀门为蝶阀。
6.如权利要求2所述的用于废水池曝气的再生气系统，其特征在于：所述再生气管道上设有热电阻、压力变送器、流量计。
说明书
用于废水池曝气的再生气方法及系统
技术领域
本发明属环保节能领域，具体地说是涉及一种用于废水池曝气的新型再生气方法及系统。
背景技术
目前废水池曝气大多采用鼓风或是经过干燥处理后的高品质压缩空气，由于废水池的曝气所需压缩空气的压力约为3bar，对含水量并无要求。由于空压站的离心式空压机数量有限，其他陆续新增项目对于压缩空气的使用量节节攀升，使用经处理后的高品质压缩空气(压力约7bar)经减压后供废水池曝气使用，此类方式会造成能源的浪费。
针对目前废水池曝气使用的是仪表用压缩空气这一不经济的现状，寻求一种简易实用、经济可靠的新型再生气，将微热干燥机的再生气统一收集，替代经过干燥处理后的高品质压缩空气供废水池曝气使用，此类方法将可以有效地节约能源。
有鉴于此，寻求一种用于废水池曝气的再生气方法及系统成为该领域技术人员的追求目标。
发明内容
本发明的任务是提供一种用于废水池曝气的再生气方法及系统，它克服了现有技术的缺点，将环保节能的处理技术与生产工艺紧密结合，一次性投资低，节能效果显著，处理效果稳定，生产运行成本低，操作运行简便，原经消音器排至室外的再生气，现经过统一收集至总管，避免了噪音对周围环境的影响。
本发明的技术解决方案如下：

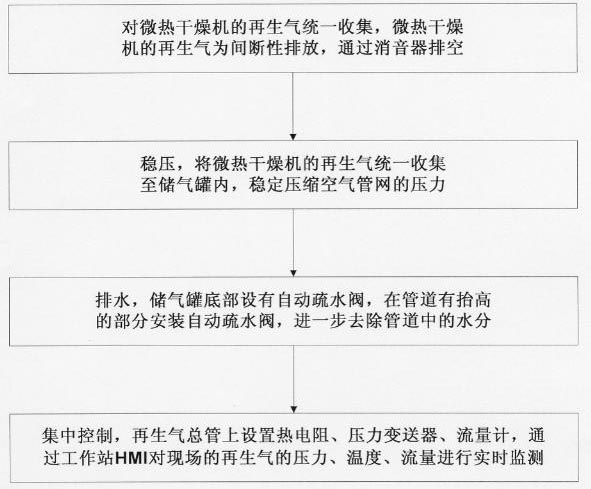

一种用于废水池曝气的再生气方法，它包括以下步骤：
(1)对微热干燥机的再生气统一收集，微热干燥机的再生气为间断性排放，通过消音器排空;
(2)稳压，将微热干燥机的再生气统一收集至储气罐内，稳定压缩空气管网的压力;
(3)排水，储气罐底部设有自动疏水阀，在管道有抬高的部分安装自动疏水阀，进一步去除管道中的水分;
(4)集中控制，再生气总管上设置热电阻、压力变送器、流量计，通过工作站HMI对现场的再生气的压力、温度、流量进行实时监测。
一种用于废水池曝气的再生气系统，它包括废水站、储气罐、集气总管、自动疏水阀以及空压站，空压站包括若干微热干燥机;
所述废水站分别连接储气罐，储气罐通过集气总管分别通过收集管连接空压站的微热干燥机;
所述微热干燥机各连接一再生气管道，所述储气罐连接自动疏水阀。
所述收集管道上设有止回阀。
所述止回阀前后设有手动阀门。
所述阀门为蝶阀。
所述再生气管道上设有热电阻、压力变送器、流量计。
本发明提供一种用于废水池曝气的新型再生气。废水池曝气通常利用鼓风或压缩空气以增加池内溶解氧。为节约仪表用压缩空气量，将微热干燥机的再生气统一收集，经过止回阀、储气罐、自动疏水阀、总管上设置的热电阻、压力变送器、流量计后，接入废水池的曝气用盘管接入口，供废水池曝气使用。
本发明由于采用了以上技术方案，使之与现有技术相比，本发明的用于废水池曝气的再生气方法及系统具有如下优点：
1、一次性投资低。
2、节能效果显著。
3、处理效果稳定。
4、生产运行成本低。
5、操作运行简便。
6、原经消音器排至室外的再生气，现经过统一收集至总管，避免了噪音对周围环境的影响。
