申请日2011.06.24
公开(公告)日2011.12.28
IPC分类号C02F1/20; C02F9/04
摘要
本发明涉及一种处理污水的吹脱及吸收装置，属于污水处理技术领域。该装置采用PLC自动控制，利用原污水流量计及温度变送器、pH变送器控制系统处理过程，该装置包括污水调节池、提升泵、调节pH和控制温度装置、吹脱填料塔、吸收填料塔、吹脱风机和吸收循环泵。污水自流入污水调节池后由提升泵提升至调节pH和控制温度装置，然后进入吹脱填料塔内，在吹脱填料塔内挥发性气体排出后进入吸收填料塔，在吸收填料塔内气体被液体吸收;吹脱废水从吹脱填料塔内排出。本发明用于含高浓度挥发性污染物的污水的处理，可对挥发性物质进行富集与回用，同时污水处理后水中各项污染指标降低，生化抑制物浓度降低，有利于后生化处理的正常进行。
权利要求书
1.一种处理污水的吹脱及吸收装置，其特征在于：该装置采用PLC自动控 制，利用原污水流量计及温度变送器、pH变送器控制系统处理过程，该装置包 括污水调节池、提升泵、调节pH和控制温度装置、吹脱填料塔、吸收填料塔、 吹脱风机和吸收循环泵;
用污水流量计计量原污水后，污水自流入污水调节池后由提升泵提升至调 节pH和控制温度装置，用pH变送器和温度变送器进行pH值和温度的调节， 然后将调节好pH值和温度的污水用泵提升至吹脱填料塔内，由吹脱填料塔上部 布水系统进行均匀布水，同时通过无堵塞螺旋喷头进行雾化喷淋，污水与大比 表面积填料接触形成液膜与气膜传质分离，挥发性污染物脱离污水中进入吹脱 气体中，吹脱气体升流进入气水分离装置进行气水分离;在吹脱填料塔内由吹 脱风机鼓入空气，通过液膜与气体的接触与扩散，使挥发性气体排出然后进入 吸收填料塔，吹脱分离的气体由吸收填料塔底部进入，然后通过均匀布气后进 入多层填料层与上喷淋吸收液接触形成液膜与气膜的充分接触与吸收，将挥发 性污染物进行吸收与浓缩，吸收液达到饱和或中和平衡后进行回收利用;在吸 收填料塔内利用吸收循环泵使吸收液与大比表面积的填料接触形成液膜与气膜 的充分接触，气体被液体吸收，然后排出吸收液，吸收液再被进行后续处理; 吹脱废水从吹脱填料塔内排出后进行pH值调节，然后再进行后污水处理工艺;
上述的吹脱填料塔包括耐腐塔体、多层耐腐填料、多层耐腐填料支架、多 层耐腐喷淋系统、布气装置和气水分离装置;
上述的吸收填料塔包括耐腐塔体、多层耐腐填料、多层耐腐填料支架、多 层耐腐喷淋系统、布水装置、气水分离装置和循环液泵;
上述的吹脱塔与吸收塔都采用高强度玻璃钢材料;
上述的吹脱塔和吸收塔都采用圆形重叠式分段结构，段与段之间采用法兰 加密封圈进行连接;
上述的吹脱塔和吸收塔都采用多层接触填料与多层喷淋系统;
上述的调节pH和控制温度装置，污水pH值在1-14范围内调整，温度在 30-50℃范围内调整。
说明书
一种处理污水的吹脱及吸收装置
技术领域
本发明涉及一种处理污水的吹脱及吸收装置，属于污水处理技术领域。
背景技术
现有污水的吹脱及吸收装置一般为曝气吹脱，不进行富集与回收利用，排 入大气引起二次污染。
发明内容
本发明的目的是为了解决污水中高浓度挥发性污染物的去除与收集，保证 其生化抑制浓度在控制要求内，同时防止其产生的二次大气污染，提出一种处 理污水的吹脱及吸收装置。
本发明的目的是通过以下技术方案实现的。
本发明的一种处理污水的吹脱及吸收装置，该装置采用PLC自动控制，利 用原污水流量计及温度变送器、pH变送器控制系统处理过程，该装置包括污水 调节池、提升泵、调节pH和控制温度装置、吹脱填料塔、吸收填料塔、吹脱风 机和吸收循环泵;

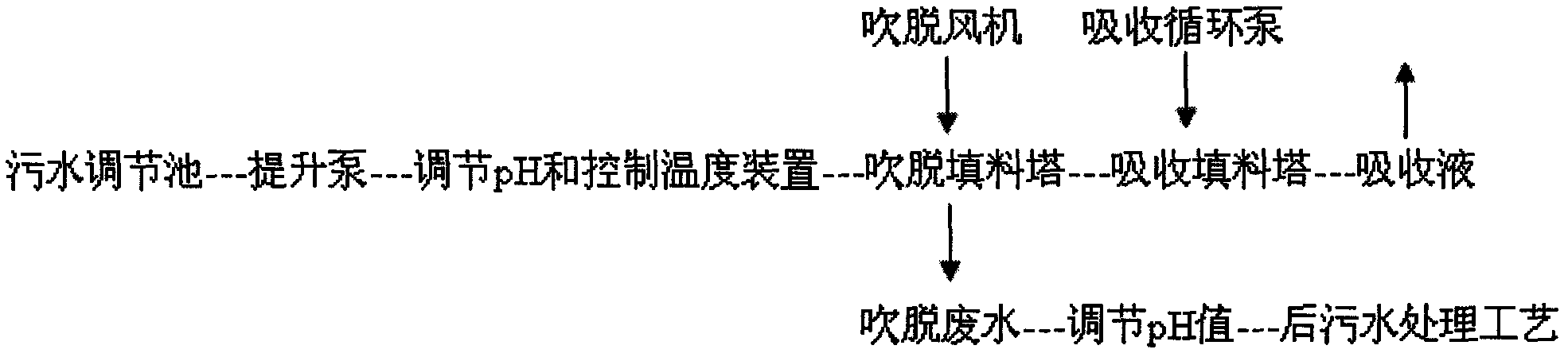

用污水流量计计量原污水后，污水自流入污水调节池后由提升泵提升至调 节pH和控制温度装置，用pH变送器和温度变送器进行pH值和温度的调节， 然后将调节好pH值和温度的污水用泵提升至吹脱填料塔内，由吹脱填料塔上部 布水系统进行均匀布水，同时通过无堵塞螺旋喷头进行雾化喷淋，提高污水与 填料的接触面积与停留时间，污水与大比表面积填料接触形成液膜与气膜传质 分离，挥发性污染物脱离污水中进入吹脱气体中，吹脱气体升流进入气水分离 装置进行气水分离，降低出气中水份的含量，保证吸收填料塔的高效运行;在 吹脱填料塔内由吹脱风机鼓入空气，通过液膜与气体的接触与扩散，使挥发性 气体排出然后进入吸收填料塔，吹脱分离的气体由吸收填料塔底部进入，然后 通过均匀布气后进入多层填料层与上喷淋吸收液接触形成液膜与气膜的充分接 触与吸收，将挥发性污染物进行吸收与浓缩，防治进入大气形成二次污染，吸 收液达到饱和或中和平衡后进行回收利用;在吸收填料塔内利用吸收循环泵使 吸收液与大比表面积的填料接触形成液膜与气膜的充分接触，气体被液体吸收， 然后排出吸收液，吸收液再被进行后续处理;吹脱废水从吹脱填料塔内排出后 进行pH值的调节，然后再进行后污水处理工艺。
上述的吹脱填料塔包括耐腐塔体、多层耐腐填料、多层耐腐填料支架、多 层耐腐喷淋系统、布气装置和气水分离装置;
上述的吸收填料塔包括耐腐塔体、多层耐腐填料、多层耐腐填料支架、多 层耐腐喷淋系统、布水装置、气水分离装置和循环液泵;
上述的吹脱塔与吸收塔都采用高强度玻璃钢材料，环境适应性好，不受季 节气候的限制;耐腐性能及抗氧化性好;强度强、质量轻、经久耐用;
上述的吹脱塔和吸收塔都采用圆形重叠式分段结构，段与段之间采用法兰 加密封圈进行连接，具有结构简单、制作方便、强度高、占地面积小，便于拆 卸和搬运的特点;
上述的吹脱塔和吸收塔都采用多层接触填料与多层喷淋系统，使气液接触 更加充分，保证了处理效果;
上述的调节pH和控制温度装置，污水pH值可在1-14范围内调整，温度可 在30-50℃范围内调整。
有益效果
本发明用于含高浓度挥发性污染物的污水的处理，可对挥发性物质进行富 集与回用，同时污水处理后水中各项污染指标降低，生化抑制物浓度降低，有 利于后生化处理的正常进行。
