申请日2011.06.27
公开(公告)日2012.03.14
IPC分类号C02F1/52
摘要
本实用新型公开了一种加药系统，尤其是一种污水站加药系统。本实用新型提供了一种节约能源的污水站加药系统，包括配药池、加药管道以及污水反应池，所述配药池与所述污水反应池之间通过所述加药管道相互连通，所述配药池的液位高于所述污水反应池的液位。由于配药池的液位要高于污水反应池的液位，因此利用重力即可将配药池中的药液流至污水反应池中，因此无需在使用泵之类的动力装置，这样既节约了能源，也减少了设备费用。在加药管道上可以设置阀门，这样就可以利用阀门来控制配药池中药液的流量，从而与污水反应池中的污水量相匹配。配药池可以直接设置在污水站药品储存室内，这样运送药品的时候就比较方便快捷。
权利要求书

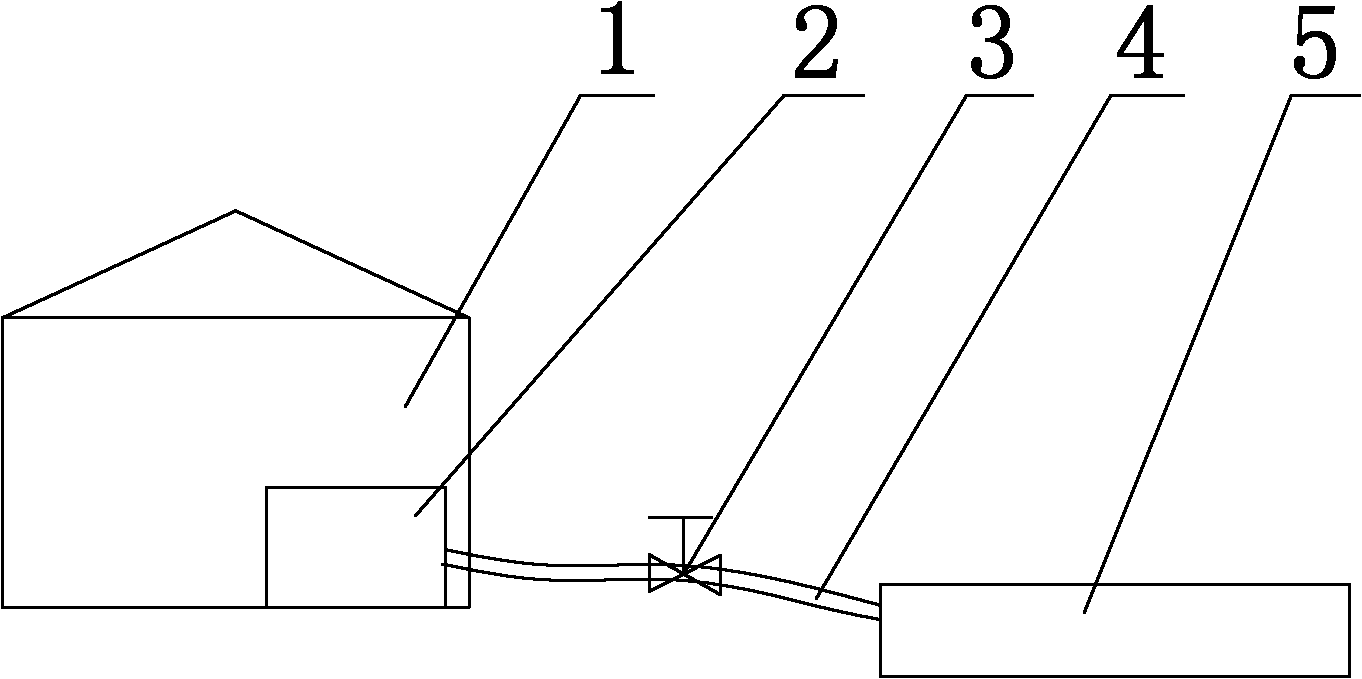

1.污水站加药系统，包括配药池(2)、加药管道(4)以及污水反应池(5)，所述配药池(2)与所述污水反应池(5)之间通过所述加药管道(4)相互连通，其特征在于：所述配药池(2)的液位高于所述污水反应池(5)的液位。
2.如权利要求1所述的污水站加药系统，其特征在于：所述配药池(2)的池底海拔高度高于所述污水反应池(5)的池顶海拔高度。
3.如权利要求1所述的污水站加药系统，其特征在于：所述加药管道(4)上设置有阀门(3)。
4.如权利要求1、2或3所述的污水站加药系统，其特征在于：还包括污水站药品储存室(1)，所述配药池(2)设置在与污水反应池(5)、与药品储存室(1)距离之和最短的地方。
说明书
污水站加药系统
技术领域
本实用新型涉及一种加药系统，尤其是一种污水站加药系统。
背景技术
聚合氯化铝PAC产品是一种无机高分子混凝剂。主要通过压缩双层，吸附电中和、吸附架桥、沉淀物网捕等机理作用，使水中细微悬浮粒子和胶体离子脱稳，聚集、絮凝、混凝、沉淀，达到净化处理效果。聚丙烯酰胺(PAM)为水溶性高分子聚合物，不溶于大多数有机溶剂，具有良好的絮凝性，可以降低液体之间的磨擦阻力，水处理中作助凝剂、絮凝剂、污泥脱水剂。NAOH水溶液调整污水的PH值。聚丙烯酰胺(PAM)和聚合氯化铝PAC共同作用是向下沉淀污泥。现有的污水站加药系统首先将上述三种物质分别加入相应的搅拌池中混合，然后再通过各自的泵将其注入到中和池或反应池中，以此利用上述三种物质处理污水。由于污水站加药系统需要长期运行，因此泵必须要长期运行，这样就会消耗大量的电能，由此增加了成本，也不符合节能环保的目的。由于泵本身的耐腐蚀程度有限，化学药剂会极大的缩短泵的使用寿命，因此造成了成本的增加。
实用新型内容
本实用新型所要解决的技术问题是提供一种节约能源的污水站加药系统。
本实用新型解决其技术问题所采用的污水站加药系统，包括配药池、加药管道以及污水反应池，所述配药池与所述污水反应池之间通过所述加药管道相互连通，所述配药池的液位高于所述污水反应池的液位。
进一步的是，配药池的池底海拔高度高于所述污水反应池的池顶海拔高度。
进一步的是，加药管道上设置有阀门。
进一步的是，还包括污水站药品储存室，所述配药池设置在与污水反应池、与药品储存室距离之和最短的地方。
本实用新型的有益效果是：由于配药池的液位要高于污水反应池的液位，因此利用重力即可将配药池中的药液流至污水反应池中，因此无需再使用泵之类的动力装置，这样既节约了能源，也减少了设备费用。在加药管道上可以设置阀门，这样就可以利用阀门来控制配药池中药液的流量，从而与污水反应池中的污水量相匹配。配药池可以直接设置在污水站药品储存室内，这样运送药品的时候就比较方便快捷。
