申请日2011.06.28
公开(公告)日2012.05.02
IPC分类号B01D33/15; F25B30/06; B01D33/50
摘要
本实用新型公开了一种盘式污水防阻机，其包括圆筒形的防阻机主体和减速电机，在防阻机主体外侧设有减速电机;在防阻机主体内设有两个隔板;在防阻机主体的中心设有传动轴;在每个隔板的中心设有套筒;传动轴置于两个套筒内;在两个隔板之间的传动轴上设有圆形密封转盘;两个隔板和圆形密封转盘将防阻机主体内腔分为原生污水进水腔、过滤污水出水腔、过滤污水回水腔和原生污水出水腔。优点在于：通过圆形密封转盘自身转动，在任意时刻都有部分过滤网在过滤区，另一部分过滤网在水力反冲洗区，保证设备的密封效果，避免进水与出水混水现象的发生，圆形密封转盘结构简单，坚固耐用，不易损坏，提高了设备的使用周期，降低维护成本，适于广泛推广。
权利要求书
1.盘式污水防阻机，其包括圆筒形的防阻机主体和减速电机，在所述防阻机主体外侧设有所述减速电机，在所述防阻机主体上设有原生污水进水管、过滤污水出水管、过滤污水回水管和原生污水出水管;其特征在于，其还包括圆形密封转盘和两个隔板;在所述防阻机主体的中心设有传动轴;在所述防阻机主体内，与所述防阻机主体轴向同向设有两个所述隔板;在每个所述隔板的中心设有套筒;所述传动轴置于两个所述套筒内，所述传动轴一端与所述减速电机的输出轴固定连接;在两个所述隔板之间的所述传动轴上设有所述圆形密封转盘;所述圆形密封转盘的边缘与所述防阻机主体内壁活动密封接触;所述圆形密封转盘与所述套筒活动密封接触;在所述隔板与所述圆形密封转盘的接触面上设有密封板，所述密封板与所述圆形密封转盘的密封条活动密封接触;两个所述隔板和所述圆形密封转盘将所述防阻机主体内腔分为原生污水进水腔、过滤污水出水腔、过滤污水回水腔和原生污水出水腔;所述原生污水进水腔与所述过滤污水出水腔连通;所述过滤污水回水腔与所述原生污水出水腔连通;所述原生污水进水管与所述原生污水进水腔连通;所述过滤污水出水管与所述过滤污水出水腔连通;所述过滤污水回水管与所述过滤污水回水腔连通;所述原生污水出水管与所述原生污水出水腔连通。
2.根据权利要求1所述的一种盘式污水防阻机，其特征在于，所述圆形密封转盘包括滤网和两个圆形密封夹盘，在两个所述圆形密封夹盘之间夹设有所述滤网，在每个所述圆形密封夹盘上由中心呈放 射状均匀排列有所述密封条。
3.根据权利要求2所述的一种盘式污水防阻机，其特征在于，在所述圆形密封夹盘的边缘设有密封沟槽。
4.根据权利要求1所述的一种盘式污水防阻机，其特征在于，在所述套筒与圆形密封转盘的接触面上设有密封沟槽。
5.根据权利要求1或2所述的一种盘式污水防阻机，其特征在于，所述滤网上的滤孔为锥形通孔，该锥形通孔有利于进入过滤污水出水腔的小粒径杂物顺利返回过滤污水出水腔，同时也保证了反冲洗效果，所述滤孔的小口端朝向所述原生污水进水腔和所述原生污水出水腔，所述滤孔的大口端朝向所述过滤污水出水腔和所述过滤污水回水腔。
说明书
盘式污水防阻机
技术领域：
本实用新型涉及一种污水过滤设备，尤其涉及一种盘式污水防阻 机。
背景技术：
污水源热泵系统中，最主要的设备之一是热泵机组，热泵机组 是通过制冷工质的压缩、冷凝、膨胀、蒸发四个循环步骤完成冷热量 的提取与输出过程;由于污水源热泵系统采用的是水质相对较差的污 水，因此，污水源热泵系统的关键技术之一是防阻塞技术。现有的过 滤设备或工艺方法基本上由转筒滤面、传动装置等组成防阻机，污水 进入防阻机经过转筒滤面时，大于滤面网眼的悬浮物被截留，不含有 大尺度污物的污水再进入热交换器换热，经换热后的污水再返回防阻 机，由于转筒滤面连续旋转，已截留悬浮物的滤面经返回的污水进行 反冲洗，这样便实现了连续的防阻。但从实际运行情况看，使用效果 并不理想，主要存在问题有：密封效果差，进水与出水混水现象较为 严重，密封结构设计有缺陷;密封装置强度不够，造成转筒损坏，无 法保证长时间使用。
实用新型内容：
本实用新型的目的在于提供一种利用城市原生污水、地表水源等 作为热泵低品位冷热源时，防止换热设备阻塞的一种盘式污水防阻 机。

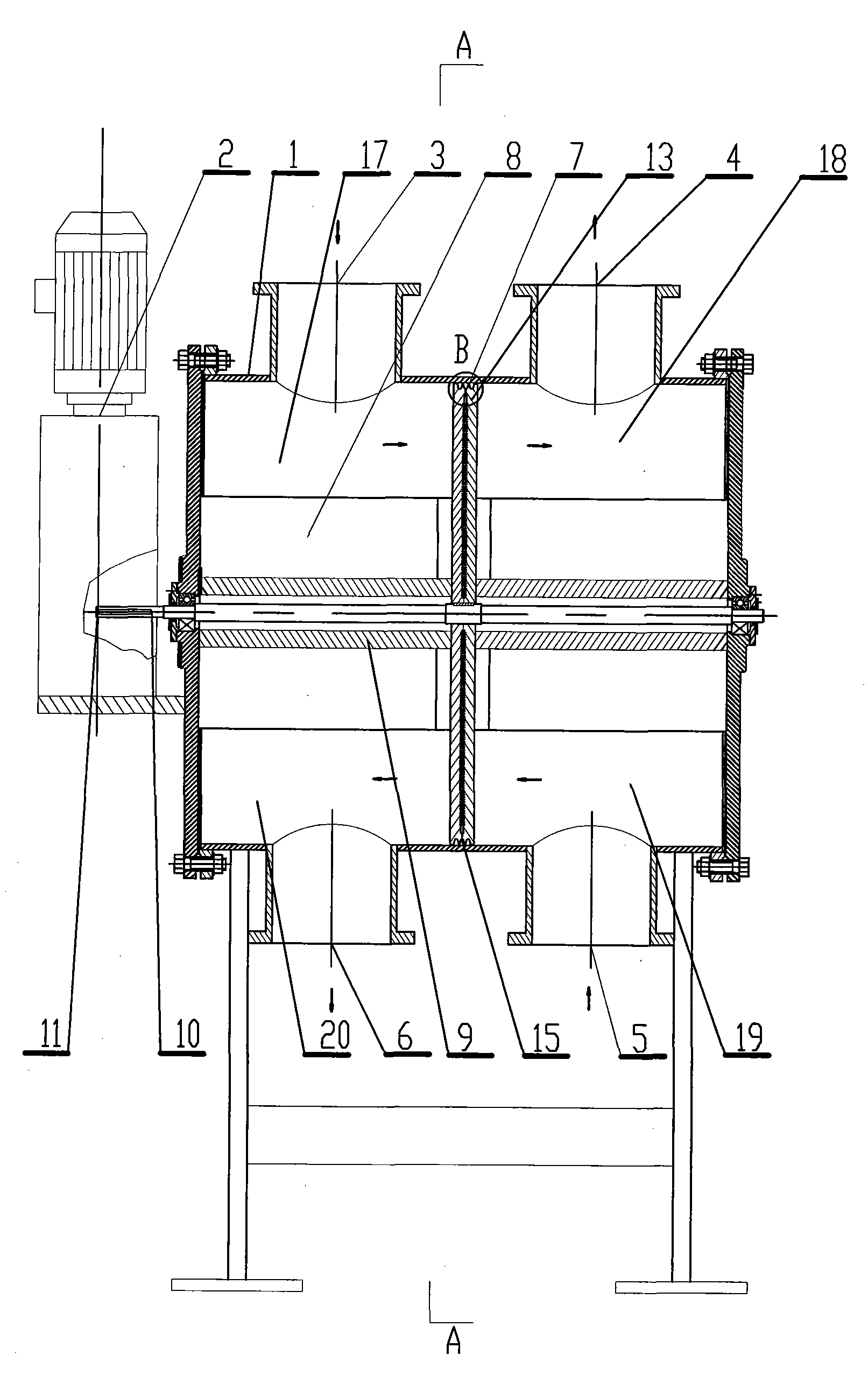

本实用新型由如下技术方案实施：盘式污水防阻机，其包括圆筒 形的防阻机主体和减速电机，在所述防阻机主体外侧设有所述减速电 机，在所述防阻机主体上设有原生污水进水管、过滤污水出水管、过 滤污水回水管和原生污水出水管;其还包括圆形密封转盘和两个隔 板;在所述防阻机主体的中心设有传动轴;在所述防阻机主体内，与 所述防阻机主体轴向同向设有两个所述隔板;在每个所述隔板的中心 设有套筒;所述传动轴置于两个所述套筒内，所述传动轴一端与所述 减速电机的输出轴固定连接;在两个所述隔板之间的所述传动轴上设 有所述圆形密封转盘;所述圆形密封转盘的边缘与所述防阻机主体内 壁活动密封接触;所述圆形密封转盘与所述套筒活动密封接触;在所 述隔板与所述圆形密封转盘的接触面上设有密封板，所述密封板与所 述圆形密封转盘的密封条活动密封接触;两个所述隔板和所述圆形密 封转盘将所述防阻机主体内腔分为原生污水进水腔、过滤污水出水 腔、过滤污水回水腔和原生污水出水腔;所述原生污水进水腔与所述 过滤污水出水腔连通;所述过滤污水回水腔与所述原生污水出水腔连 通;所述原生污水进水管与所述原生污水进水腔连通;所述过滤污水 出水管与所述过滤污水出水腔连通;所述过滤污水回水管与所述过滤 污水回水腔连通;所述原生污水出水管与所述原生污水出水腔连通。
所述圆形密封转盘包括滤网和两个圆形密封夹盘，在两个所述圆 形密封夹盘之间夹设有所述滤网，在每个所述圆形密封夹盘上由中心 呈放射状均匀排列有所述密封条，密封条还起到加强圆形密封转盘强 度的加强筋的作用。
在所述圆形密封夹盘的边缘设有密封沟槽。
在所述套筒与圆形密封转盘的接触面上设有密封沟槽。
所述滤网上的滤孔为锥形通孔，所述滤孔的小口端朝向所述原生 污水进水腔和所述原生污水出水腔，所述滤孔的大口端朝向所述过滤 污水出水腔和所述过滤污水回水腔。
本实用新型的优点：将防阻机主体内腔分成四个水区，通过圆形 密封转盘自身转动，在任意时刻都有部分过滤网在过滤区，另一部分 过滤网在水力反冲洗区，保证了设备的密封效果，避免了进水与出水 混水现象的发生，圆形密封转盘结构简单，坚固耐用，不易损坏，提 高了设备的使用周期，降低维护成本，适于广泛推广。
