申请日2011.07.06
公开(公告)日2011.12.14
IPC分类号C02F3/30
摘要
本发明公开了一种一体化污水处理构筑物池型，包括进水管、厌氧缺氧区、好氧区、内回流泵、外回流泵、剩余污泥泵、沉淀池进水管、污泥回流池、排水堰、沉淀池、沉淀池排泥管、沉淀池出水管、天桥、中心传动吸泥机、浓缩池储泥池、接触池、回用水管、接触池出水管、接触池进水管、人行天桥、进泥管、出泥管和污水管，厌氧缺氧区、沉淀池和污泥回流池为一体的同心圆结构，且浓缩池储泥池和接触池也为一体的同心圆结构。本发明的一体化污水处理构筑物池型，采用玻璃钢材料制造及工艺，结构简单，轻质高强，耐腐蚀，便于工厂化制作，不需用设置水下搅拌器设备，节约了大量管道、阀门、电缆，和大量土地，同时降低了水头损失，节约能源，降低运行成本。
权利要求书
1.一种一体化污水处理构筑物池型，所述一体化污水处理构筑物池型 包括进水管、厌氧缺氧区、好氧区、内回流泵、外回流泵、剩余污泥泵、 沉淀池进水管、污泥回流池、排水堰、沉淀池、沉淀池排泥管、沉淀池出 水管、天桥、中心传动吸泥机、浓缩池储泥池、接触池、回用水管、接触 池出水管、接触池进水管、人行天桥、进泥管、出泥管和污水管，其特征 在于，所述厌氧缺氧区、所述沉淀池和所述污泥回流池为一体的同心圆结 构，且所述浓缩池储泥池和所述接触池也为一体的同心圆结构。
2.根据权利要求1所述的一体化污水处理构筑物池型，其特征在于， 所述厌氧缺氧区设置在其同心圆结构的最外侧，所述沉淀池设置在其同心 圆结构的最内侧，所述污泥回流池设置在其同心圆结构的中间，而且所述 浓缩池储泥池设置在其同心圆结构的内侧，所述接触池设置在其同心圆结 构的外侧。
3.根据权利要求2所述的一体化污水处理构筑物池型，其特征在于， 所述天桥设置在所述污泥回流池上，电控箱及自控仪表设置在所述天桥两 侧。
4.一种如权利要求1-3中任一项所述的一体化污水处理构筑物池型的 制造工艺，包括如下步骤：
施工池体钢筋砼基础，将各构筑物之间的连接管道予埋在钢筋砼的基 础之中;
将池壁分成若干个相同等份，采用玻璃钢材料，在工厂用模具进行统 一制造，每块池壁边都预埋不锈钢件，每块池壁与池壁之间用橡胶密封;
在钢筋砼底板上拼装环型池壁，并用钢管相互支撑固定;
在检查所有预埋管件之后，在现场进行玻璃钢池底制作，安装隔断板、 排水堰，使的所述厌氧缺氧区、所述沉淀池和所述污泥回流池形成同心圆 结构;
安装所述中心传动吸泥机、所述天桥、所述剩余污泥泵和所述外回流 泵。
5.根据权利要求4所述的制造工艺，其特征在于，所述制造工艺还包 括：设置并安装内回流泵的步骤。
6.根据权利要求5所述的制造工艺，其特征在于，所述制造工艺还包 括：在所述好氧区安装曝气设备的步骤。
说明书
一种一体化污水处理构筑物池型及制造工艺
技术领域
本发明涉及污水处理，尤其涉及一种一体化污水处理构筑物池型及制 造工艺。
背景技术
按照国家“十二五”规划，农村及小城镇环境治理十分迫切，尤其是 水环境污染十分严重。目前，乡镇污水处理厂的规划、设计、建设、运行 基本上沿用城市污水处理厂的建设理念，但是由于乡镇污水处理厂规模小、 资金紧张、水质单一、技术人才少等特点，与城市污水处理厂规模大、投 资大、水质复杂，技术人才多的特点正好相反，因此在乡镇的污水处理厂 中沿用城市污水处理厂的建设理念的做法是不科学、不合理的。这样建造 的乡镇污水处理厂，其占地面积大，耗费能源和运行成本都较高。
因此，需要提供一种一体化污水处理构筑物池型及制造工艺以解决上 述问题。
发明内容
为了解决该问题，本发明公开了一种一体化污水处理构筑物池型，所 述一体化污水处理构筑物池型包括进水管、厌氧缺氧区、好氧区、内回流 泵、外回流泵、剩余污泥泵、沉淀池进水管、污泥回流池、排水堰、沉淀 池、沉淀池排泥管、沉淀池出水管、天桥、中心传动吸泥机、浓缩池储泥 池、接触池、回用水管、接触池出水管、接触池进水管、人行天桥、进泥 管、出泥管和污水管，所述厌氧缺氧区、所述沉淀池和所述污泥回流池为 一体的同心圆结构，且所述浓缩池储泥池和所述接触池也为一体的同心圆 结构。
较佳地，所述厌氧缺氧区设置在其同心圆结构的最外侧，所述沉淀池 设置在其同心圆结构的最内侧，所述污泥回流池设置在其同心圆结构的中 间，而且所述浓缩池储泥池设置在其同心圆结构的内侧，所述接触池设置 在其同心圆结构的外侧。
较佳地，所述天桥设置在所述污泥回流池上，电控箱及自控仪表设置 在所述天桥两侧。
本发明还公开了一体化污水处理构筑物池型的制造工艺，包括如下步 骤：
施工池体钢筋砼基础，将各构筑物之间的连接管道予埋在钢筋砼的基 础之中;
将池壁分成若干个相同等份，在工厂用模具进行统一制造，每块池壁 边都预埋不锈钢件，每块池壁与池壁之间用橡胶密封;
在钢筋砼底板上拼装环型池壁，并用钢管相互支撑固定;
在检查所有预埋管件之后，在现场进行玻璃钢池底制作，安装隔断板、 排水堰，使的所述厌氧缺氧区、所述沉淀池和所述污泥回流池形成同心圆 结构;
安装所述中心传动吸泥机、所述天桥、所述剩余污泥泵和所述外回流 泵。
进一步的，所述制造工艺还包括：设置并安装内回流泵的步骤。
进一步的，所述制造工艺还包括：在所述好氧区安装曝气设备的步骤。
本发明的一体化污水处理构筑物池型，结构简单，轻质高强，耐腐蚀， 便于工厂化制作，不需用设置水下搅拌器设备，由于各构筑物布置紧密， 节约了大量管道、阀门、电缆，节约了大量的土地，同时降低了水头损失， 节约能源，降低运行成本。
在发明内容部分中引入了一系列简化形式的概念，这将在具体实施方 式部分中进一步详细说明。本发明内容部分并不意味着要试图限定出所要 求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要 求保护的技术方案的保护范围。

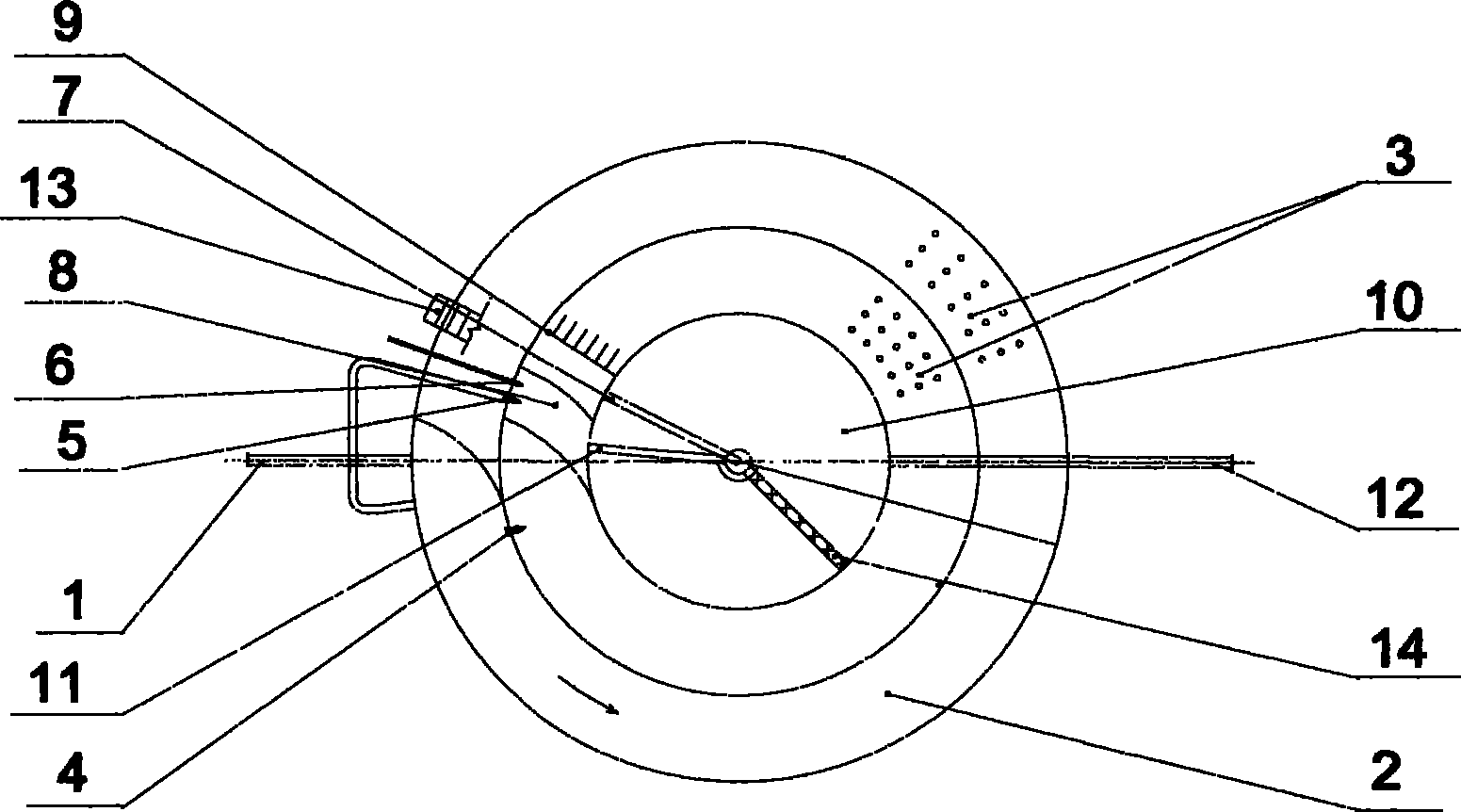

以下结合附图，详细说明本发明的优点和特征。
