申请日2011.10.19
公开(公告)日2012.07.11
IPC分类号C02F11/12; C02F9/14
摘要

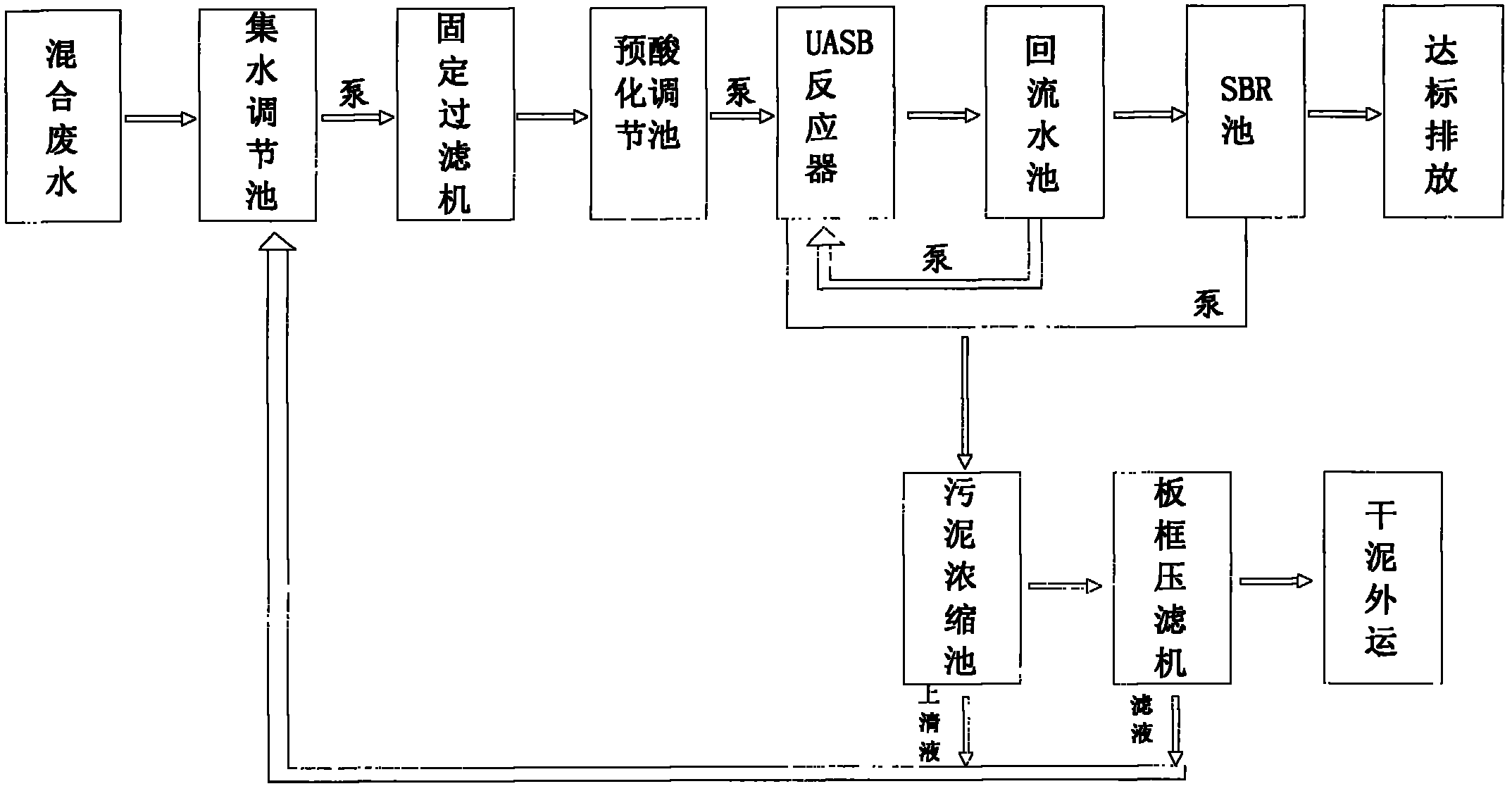

一种废水循环利用处理系统，涉及资源再利用技术领域，其特征在于：由集水调节池、固定过滤机、预酸化调节池、UASB反应器、回流水池、SBR池、污泥浓缩池及板框压滤机构成，所述的集水调节池通过泵与固定过滤机连接，所述的固定过滤机与预酸化调节池连接，所述的预酸化调节池通过泵与UASB反应器连接，所述的UASB反应器与回流水池连接，所述的回流水池与SBR池连接，所述的UASB反应器与污泥浓缩池连接，所述的SBR池与污泥浓缩池连接，所述的污泥浓缩池与板框压滤机连接，所述的污泥浓缩池及板框压滤机与集水调节池连接。本实用新型能够很好的将各个生产工艺中排出的废水进行收集处理，达标排放再利用，系统工艺简单，操作方便，能够有效的保护环境，节约水资源。
权利要求书
1.废水循环利用处理系统，其特征在于：由集水调节池、固定过滤机、预酸化调节池、UASB反应器、回流水池、SBR池、污泥浓缩池及板框压滤机构成，所述的集水调节池通过泵与固定过滤机连接，所述的固定过滤机与预酸化调节池连接，所述的预酸化调节池通过泵与UASB反应器连接，所述的UASB反应器与回流水池连接，所述的回流水池与SBR池连接，所述的UASB反应器与污泥浓缩池连接，所述的SBR池与污泥浓缩池连接，所述的污泥浓缩池与板框压滤机连接，所述的污泥浓缩池及板框压滤机与集水调节池连接。
2.根据权利要求1所述的废水循环利用处理系统，其特征在于：所述的集水调节池内设有空气搅拌管。
3.根据权利要求1所述的废水循环利用处理系统，其特征在于：所述的预酸化调节池内设有潜水搅拌机及加碱装置。
说明书
废水循环利用处理系统
技术领域
本实用新型涉及资源再利用技术领域，具体涉及一种废水循环利用处理系统。
背景技术
酒是人类生活中的主要饮料之一。中国制酒源远流长，品种繁多，名酒荟萃，享誉中外。黄酒是世界上最古老的酒类之一，约在三千多年前，商周时代，中国人独创酒曲复式发酵法，开始大量酿制黄酒。约一千年前的宋代，中国人实用新型了蒸馏法，从此，白酒成为中国人饮用的主要酒类。酒渗透于整个中华的文明史中，从文学艺术创作、文化娱乐到饮食烹饪、养生保健等各方面在中国人生活中都占有重要的位置。但酒在酿造过程中会产生一部分废水，如曲酒生产过程中产生的蒸馏锅底排水(锅底水)、设备、管道等洗涤水、地面冲洗水及厂区生活污水等。这些如不经处理的废水任意排放会对整个环境造成不良影响，也浪费了紧缺的水资源，达不到和谐社会的发展需要。
实用新型内容
本实用新型所要解决的技术问题在于提供一种保护环境，节约水资源的废水循环利用处理系统及处理工艺。
本实用新型所要解决的技术问题采用以下技术方案来实现，
一种废水循环利用处理系统，其特征在于：由集水调节池、固定过滤机、预酸化调节池、UASB反应器、回流水池、SBR池、污泥浓缩池及板框压滤机构成，所述的集水调节池通过泵与固定过滤机连接，所述的固定过滤机与预酸化调节池连接，所述的预酸化调节池通过泵与UASB反应器连接，所述的UASB反应器与回流水池连接，所述的回流水池与SBR池连接，所述的UASB反应器与污泥浓缩池连接，所述的SBR池与污泥浓缩池连接，所述的污泥浓缩池与板框 压滤机连接，所述的污泥浓缩池及板框压滤机与集水调节池连接。
所述的集水调节池内设有空气搅拌管。
所述的预酸化调节池内设有潜水搅拌机及加碱装置。
本实用新型的有益效果是：本实用新型能够很好的将各个生产工艺中排出的废水进行收集处理，达标排放再利用，系统工艺简单，操作方便，能够有效的保护环境，节约水资源。
