申请日2012.12.07
公开(公告)日2013.02.20
IPC分类号C02F9/14
摘要
本发明公开了一种叠加式生物脱氮污水处理工艺及装置，污水经初沉池通过配水系统分配至由多组缺氧池和好氧池交叉串联组成的叠加系统中的缺氧池首端，污水依次流经缺氧池、好氧池，最后由末组好氧池的出水口流入二沉池;在二沉池经泥水分离后，出水排至出水口，污泥一部分经污泥回流系统回流至首组缺氧池首端，剩余部分污泥经污泥排放系统排至污泥干化处理系统。本发明充分利用原污水中的有机碳源，节省了硝化液内回流设施，节约能源，减小了池容，降低基建费用，而且具有高效的脱氮效率;适用于新建和改、扩建的高氨氮污水及市政污水处理工程，可减少洪峰流量时对污泥的冲刷，增强系统的耐冲击负荷能力，节省基建和运行费用，提高总氮的去除效率。
权利要求书
1.叠加式生物脱氮污水处理工艺，其特征在于，污水经初沉池通过配水系统分配至由多组缺氧池和好氧池交叉串联组成的叠加系统中的每组缺氧池首端，污水依次流经缺氧池、好氧池，最后由末组好氧池的出水口流入二沉池;在二沉池经泥水分离后，出水排至出水口，污泥一部分经污泥回流系统回流至首组缺氧池首端，剩余部分污泥经污泥排放系统排至污泥脱水 处理系统。
2.如权利要求1所述的叠加式生物脱氮污水处理工艺，其特征在于，在所述好氧池后端和缺氧池前端设有过渡区，过渡区采用折流方式混合，减少溶解氧对后续缺氧池中反硝化反应的影响。
3.如权利要求1所述的叠加式生物脱氮污水处理工艺，其特征在于，配水系统在各个缺氧池首端设有调节进水流量的闸板，根据污染物质的含量来调节各缺氧池进水流量。
4.如权利要求1所述的叠加式生物脱氮污水处理工艺，其特征在于，所述好氧池底部设有曝气系统。
5.如权利要求1所述的叠加式生物脱氮污水处理工艺，其特征在于，所述缺氧池的溶解氧含量为0.2～0.5mg/L，好氧池的溶解氧含量为2mg/L。
6.如权利要求1所述的叠加式生物脱氮污水处理工艺，其特征在于，所述污泥回流系统的污泥回流比为50%～100%，回流至首组缺氧池的首端，从上方注入，与进水混合后继续进行脱氮。
7.权利要求1所述叠加式生物脱氮污水处理工艺用装置，其特征在于，包括初沉池及由多组缺氧池和好氧池交叉串联组成的叠加系统，初沉池通过配水系统与每组缺氧池首端连接，末组好氧池与二沉池连通;二沉池通过污泥回流系统与首组缺氧池首端连接。
8.如权利要求7所述的叠加式生物脱氮污水处理工艺用装置，其特征在于，在所述好氧池后端和缺氧池前端设有过渡区，过渡区采用折流方式混合。
9.如权利要求7或8所述的叠加式生物脱氮污水处理工艺用装置，其特征在于，所述好氧池底部设有曝气系统，曝气系统进气支路上设置气体流量计和气体流量调节阀;缺氧池内设有搅拌系统。
10.如权利要求9所述的叠加式生物脱氮污水处理工艺用装置，其特征在于，所述配水系统由配水渠和闸板构成。
说明书
叠加式生物脱氮污水处理工艺及装置
技术领域
本发明属于高氨氮污水及市政污水处理技术领域，尤其涉及一种叠加式生物脱氮污水处理工艺及装置。
背景技术
随着污水排放标准的日益严格，污水处理设施需要具有高效的脱氮功能。国家环境保护总局 “关于严格执行《城镇污水处理厂污染物排放标准》的通知”中，提出排入国家和省的重点流域及湖泊、水库等封闭水域时，应执行一级A的标准。所以在新建的污水处理工程和老污水厂提标改造过程中，总氮成为很多污水处理厂出水达标排放的限制性因素。
传统的缺氧/好氧(A/O)污水处理工艺，需要设置硝化液内回流设施，增加基建和运行费用，而且在原水C/N比较低的情况下需要投加碳源，增加药剂费用。
发明内容
本发明的目的是在于提供一种叠加式高效生物脱氮污水处理工艺及装置，来克服传统污水处理工艺及其改进工艺内回流量大、需碳源投加等造成基建和运行费用高的问题，并提高污水处理设施对总氮的去除效率。
为达到上述目的，本发明采用的技术方案是：
叠加式生物脱氮污水处理工艺，污水经初沉池通过配水系统分配至由多组缺氧池和好氧池交叉串联组成的叠加系统中的每组缺氧池首端，污水依次流经缺氧池、好氧池，最后由末组好氧池的出水口流入二沉池;在二沉池经泥水分离后，出水排至出水口，污泥一部分经污泥回流系统回流至首组缺氧池首端，剩余部分污泥经污泥排放系统排至污泥脱水处理系统。
在所述好氧池后端和缺氧池前端设有过渡区，过渡区采用折流方式混合，减少溶解氧对后续缺氧池中反硝化反应的影响。
配水系统在各个缺氧池首端设有调节进水流量的闸板，根据污染物质的含量来调节各缺氧池进水流量。
所述好氧池底部设有曝气系统。
所述缺氧池的溶解氧含量为0.2～0.5mg/L，好氧池的溶解氧含量为2mg/L。
所述污泥回流系统的污泥回流比为50%～100%，回流至首组缺氧池的首端，从上方注入，与进水混合后继续进行脱氮。

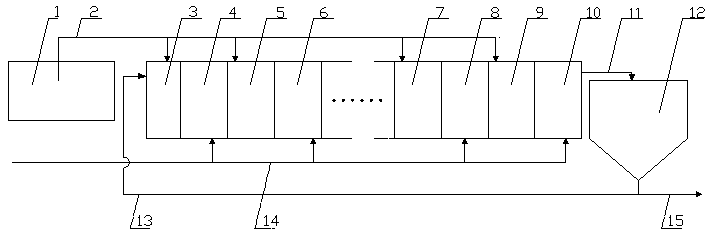

叠加式生物脱氮污水处理工艺用装置，包括初沉池及由多组缺氧池和好氧池交叉串联组成的叠加系统，初沉池通过配水系统与每组缺氧池首端连接，末组好氧池与二沉池连通;二沉池通过污泥回流系统与首组缺氧池首端连接。
在所述好氧池后端和缺氧池前端设有过渡区，过渡区采用折流方式混合，用于减少溶解氧对缺氧池中反硝化反应的影响。
所述好氧池底部设有曝气系统，曝气系统进气支路上设置气体流量计和气体流量调节阀;缺氧池内设有搅拌系统。
所述配水系统由配水渠和闸板构成，可根据污染物质的含量来采取不同的流量分配策略，调节各缺氧池进水流量。
本发明中，叠加式生物脱氮污水处理工艺中，初沉池出水通过配水系统来分配不同缺氧池前端的进水量，反硝化细菌充分利用原污水中有机碳源作为电子供体，把回流污泥和前端好氧池流入的混合液所携带的硝态氮和亚硝态氮还原为氮气来脱氮;前端好氧池携带硝态氮混合液流入后端缺氧池，缺氧池和好氧池交叉串联叠加，不用设置混合液的内回流设施;本发明充分利用原污水中的有机碳源，节省了硝化液内回流设施，节约能源，减小了池容，降低基建费用，而且具有高效的脱氮效率。
本发明适用于新建和改、扩建的高氨氮污水及市政污水处理工程，应用本发明可减少洪峰流量时对污泥的冲刷，增强系统的耐冲击负荷能力，节省基建和运行费用，提高总氮的去除效率。
