申请日2011.07.08
公开(公告)日2011.11.23
IPC分类号F28D7/02
摘要
本发明涉及一种免拆洗离心污水换热器，包括壳体，所述壳体内部设有双层螺旋流道，自然形成两个腔体，构成中介水和污水的循环通道，其中双层螺旋流道的一个腔体的上、下端口分别与中介水出口和中介水入口连通，双层螺旋流道为中介水流道，双层螺旋流道相邻外壁之间形成的空腔构成污水流道，污水流道的上下两端分别与污水进入口和污水出口连通。本发明的有益效果为：通过采用离心式的设计，以及加大加宽污水流道，解决了现有技术中不能通过未经处理的污水、废水的问题，同时克服了传统换热器堵塞问题，能充分的利用污废水中的低品位热能，使城市污废水得以有效利用，不再白白流走，节约了能源，为当前我国普遍提出的节能降耗提供了极佳的选择。
权利要求书

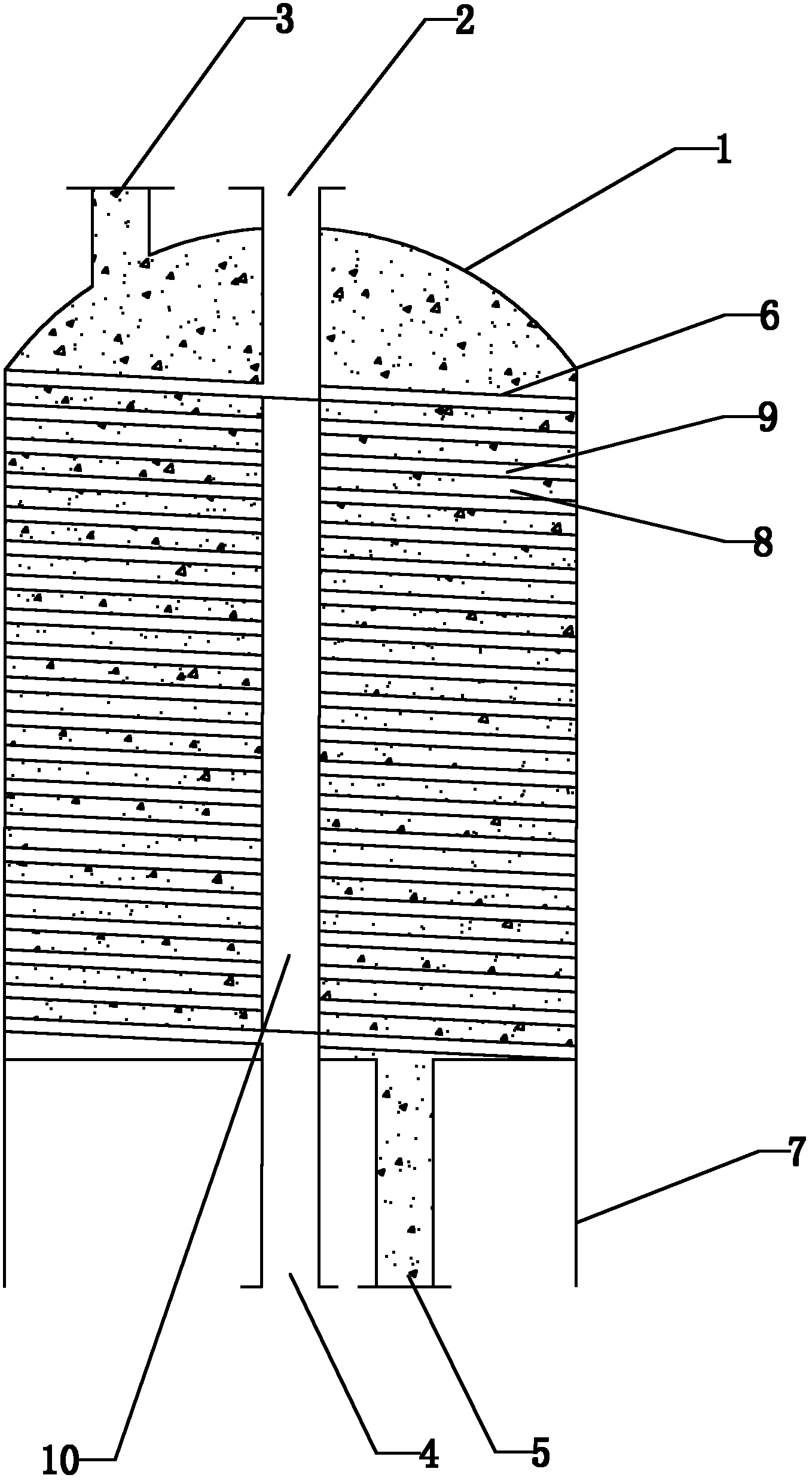

1.一种免拆洗离心污水换热器，包括壳体(1)，所述壳体(1)的顶端中部设有中介水出口(2)，中介水出口(2)的左侧设有污水进入口(3)，壳体(1)的底端中部设有中介水入口(4)，中介水入口(4)的右侧设有污水出口(5)，壳体(1)的底端边缘设有支架(7)，其特征在于： 所述壳体(1)内部设有双层螺旋流道(6)，双层螺旋流道(6)的上、下端口分别与中介水出口(2)和中介水入口(4)连通，双层螺旋流道(6)的外周边缘与壳体(1)的内壁固定连接，双层螺旋流道(6)的内周边缘与管体(10)外壁固定连接，双层螺旋流道(6)相邻外壁之间形成的空腔构成污水流道(8)，污水流道(8)的上、下两端分别与污水进入口(3)和污水出口(5)连通。
2.根据权利要求1所述的免拆洗离心污水换热器，其特征在于：所述壳体(1)为圆柱形。
3.根据权利要求2所述的免拆洗离心污水换热器，其特征在于：所述双层螺旋流道(6)中相邻的单流道外壁之间的距离为70mm。
4.根据权利要求3所述的免拆洗离心污水换热器，其特征在于：所述双层螺旋流道(6)中单流道上、下内壁之间的高度为50mm。
5.根据权利要求2-4任一项所述的免拆洗离心污水换热器，其特征在于：所述双层螺旋流道(6)的直径为1500mm~2000mm。
说明书
免拆洗离心污水换热器
技术领域
本发明涉及换热器领域，尤其涉及一种免拆洗离心污水换热器。
背景技术
目前城市污水与工业废水是良好的低品位、可再生、清洁能源，开发利用可作为热泵冷热源为建筑物供热、制冷，大大节省了标准煤的用量，减少CO2 、SO2、氮氧化物的排放，使得社会综合治理费大大降低，具有重要的节能、环保及经济价值。利用城市污水与工业废水作为热泵冷热源，具有环保作用。较传统的供热系统节能幅度大45%，污染物的排放量也成比例减少。由于城市污水与工业废水中含有大量的悬浮物，利用它的循环又是开式的，换热设备中的悬浮物与杂质呈迅速的积累过程，堵塞与软垢污染问题极其严重，极易堵塞换热设备。而现有的污水换热系统采用将污水或工业废水做过滤处理，开发过滤技术与设备，再利用一般的换热方式进行换热，这样虽然解决了堵塞问题，但也使得系统工艺相当复杂，而关键问题是一般的换热方式通常只适应于清水，污水或工业废水换热时，大量的污垢使得换热效率衰减太快，清洗维护周期短，操作工作量大，且增加了生产成本。
发明内容
本发明的目的是提供一种免拆洗离心污水换热器，克服了目前污水换热系统只能通过经过过滤的洁净的介质，而无法通过未经处理的较脏且含有较大悬浮物、颗粒或物体的介质，从而导致未经处理的城市或工业等废水中低品位的热量无法应用的缺陷。
本发明的目的是通过以下技术方案来实现：
一种免拆洗离心污水换热器，包括壳体，所述壳体的顶端中部设有中介水出口，中介水出口的左侧设有污水进入口，壳体的底端中部设有中介水入口，中介水入口的右侧设有污水出口，壳体的底端边缘设有支架;所述壳体内部设有双层螺旋流道，双层螺旋流道的上、下端口分别与中介水出口和中介水入口连通，双层螺旋流道为中介水流道，双层螺旋流道的外周边缘与壳体的内壁固定连接，双层螺旋流道的内周边缘与管体外壁固定连接，双层螺旋流道相邻外壁之间形成的空腔构成污水流道，污水流道的上、下两端分别与污水进入口和污水出口连通。
所述壳体为圆柱形;所述双层螺旋流道中相邻的单流道外壁之间的距离为70mm;所述双层螺旋流道中单流道上、下内壁之间的高度为50mm;所述双层螺旋流道的直径为1500mm~2000mm。
本发明的有益效果为：通过采用离心式的设计，以及加大加宽污水流道，解决了现有技术中不能通过未经处理的污水、废水的问题，同时克服了传统换热器堵塞问题，能充分的利用污废水中的低品位热能，使城市污水得以有效利用，不再白白流走，节约了能源，为当前我国普遍提出的节能降耗提供了极佳的选择。
