申请日2011.07.26
公开(公告)日2012.03.14
IPC分类号C02F1/48; C02F1/66
摘要
本实用新型公开了焦化废水电场吸附处理调节池，由池体、预处理的焦化废水输入管、调节后的废水出管、水的输入管和磷酸输入管，磷酸输入管设在池体的顶壁上，预处理的焦化废水输入管设在池体一侧的侧壁上部，调节后的废水出管设在池体另一侧的侧壁中部，其特征在于：在池体的顶壁内侧安装上正电极极板，在池体的底壁内侧安装上负电极极板，正电极极板和负电极极板分别通过导线与直流电解器的正、负极连接。该焦化废水电场吸附处理调节池，由于增设了正电极极板和负电极极板，正电极极板和负电极极板之间的电场对悬浮物具有吸附功能，所以可便于及时的清除调节池内的悬浮物，提高了焦化废水处理效果，而且结构简单，操作方便。
权利要求书
1.焦化废水电场吸附处理调节池，由池体(1)、预处理的焦化废水输入 管(2)、调节后的废水出管(5)、水的输入管(3)和磷酸输入管(4)，磷酸输 入管(4)设在池体(1)的顶壁上，预处理的焦化废水输入管(2)设在池体(1) 一侧的侧壁上部，调节后的废水出管(5)设在池体(1)另一侧的侧壁中部， 其特征在于：在池体(1)的顶壁内侧安装上正电极极板(6)，在池体(1)的 底壁内侧安装上负电极极板(7)，正电极极板(6)和负电极极板(7)分别通 过导线(13)与直流电解器(8)的正、负极连接。
2.根据权利要求1所述的焦化废水电场吸附处理调节池，其特征在于：所 述的负电极极板(7)上设有推拉式吸附物刮除板(9)，在池体(1)前壁的底 部设有排污管口(10);所述的推拉式吸附物刮除板(9)两端的推拉杆(11) 从池体(1)的前壁伸出，并在推拉杆(11)上套设密封圈(12)。
说明书
焦化废水电场吸附处理调节池
技术领域
本实用新型涉及一种焦化废水调节池的改进，具体地说是一种焦化废水电 场吸附处理调节池。
背景技术
焦化废水处理设备，包括调节池、厌氧池、缺氧池、好氧池、沉淀池和蓄 水池。其中，为了尽可能的减小或控制焦化废水水量的波动，焦化废水首先流 入调节池，在调节池内同时经过输入的水和磷酸进行反应处理，然后再依次流 入厌氧池、缺氧池和好氧池。目前所使用的调节池，其存在的不足在于：由于 预处理的焦化废水内带有一部分悬浮物，这些悬浮物进入调节池内，无论是悬 浮在废水中，还是沉淀于调节池内，都影向了焦化废水的处理效果。通过检索， 目前尚未见通过电场吸附方式清除调节池内悬浮物的报导。
发明内容
本实用新型的目的在于提供通过电场吸附方式及时的清除调节池内的悬 浮物、以提高焦化废水处理效果的焦化废水电场吸附处理调节池。

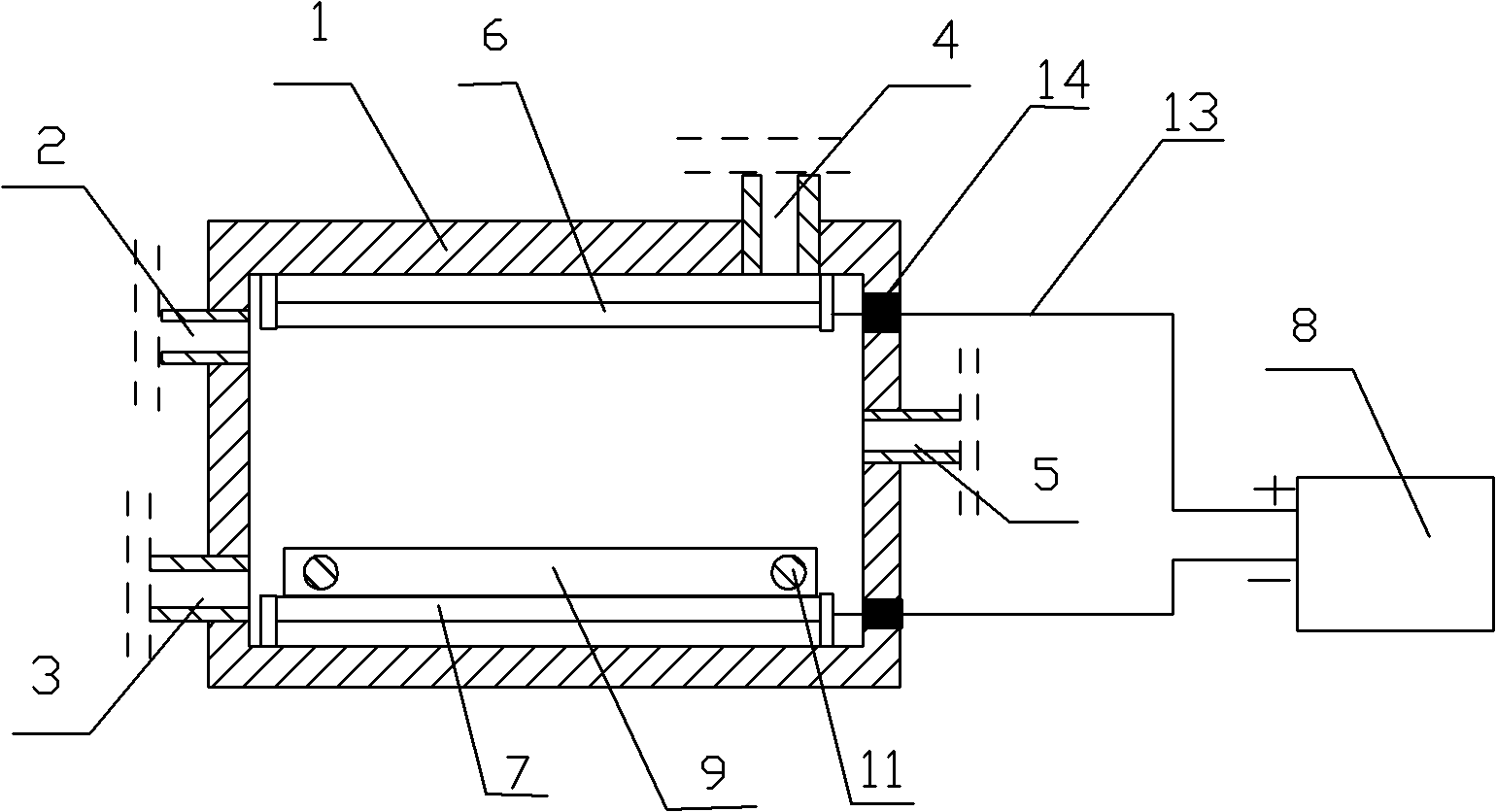

为达到以上目的，本实用新型所采用的技术方案是：该焦化废水电场吸附 处理调节池，由池体、预处理的焦化废水输入管、调节后的废水出管、水的输 入管和磷酸输入管，磷酸输入管设在池体的顶壁上，预处理的焦化废水输入管 设在池体一侧的侧壁上部，调节后的废水出管设在池体另一侧的侧壁中部，其 特征在于：在池体的顶壁内侧安装上正电极极板，在池体的底壁内侧安装上负 电极极板，正电极极板和负电极极板分别通过导线与直流电解器的正、负极连 接。
本实用新型还通过如下措施实施：所述的负电极极板上设有推拉式吸附物 刮除板，在池体前壁的底部设有排污管口，通过推动推拉式吸附物刮除板将负 电极极板上的吸附物推至前侧，打开排污管口排出。
所述的推拉式吸附物刮除板两端的推拉杆从池体的前壁伸出，并在推拉杆 上套设密封圈。
在导线穿过池体的孔内设有绝缘密封垫。
所述的正电极极板、负电极极板和直流电解器均为现有技术，故不多述。
本实用新型的有益效果在于：与目前在焦化废水处理中所使用的调节池相 比，由于增设了正电极极板和负电极极板，正电极极板和负电极极板之间的电 场对悬浮物具有吸附功能，所以可便于及时的清除调节池内的悬浮物，提高了 焦化废水处理效果。而且结构简单，操作方便。
