申请日2011.07.28
公开(公告)日2012.08.01
IPC分类号E03F5/14; E03F5/22
摘要
本实用新型提供一种用于重力流与真空结合式排水系统的污水提升器，该污水提升器采用污水收集箱收集污水，收集箱内设有自动隔栅和检查口，并有大物件报警提示，可将诸如手机钥匙等物件探测并取出，同时不影响系统的正常运转。污水在进入收集箱内经过自动隔栅过滤后再经过双真空隔膜阀被抽吸进入真空管路。双真空隔膜阀的两个隔膜同时被异物堵塞的概率几乎为零，如此，避免了因为隔膜一旦被异物堵塞就造成整个系统崩溃，能够解决现有真空排水系统的污水收集故障率高的缺陷。
权利要求书
1.一种用于重力流与真空结合式排水系统的污水提升器，其特征是收集箱内设有自动隔栅， 收集箱废污水进口腔设有堵塞传感器，收集箱双真空隔膜阀抽吸腔设有液位传感器。
2.根据权利要求1所述的用于重力流与真空结合式排水系统的污水提升器，其特征是双真空 隔膜阀内有两块橡胶膜片。
说明书
一种用于重力流与真空结合式排水系统的污水提升器
所属技术领域
本发明涉及一种用于重力流与真空结合式排水系统的污水提升器，尤其是能够应用在人流量较大的公共场合的厕所便器的污水收集。
背景技术
目前，用于真空排水系统的废污水收集方式在应用过程中存在以下不足：
1.采用真空洁具，排水口径小，在人流量大的情况下堵塞的概率大。
2.一个真空洁具堵塞漏气造成整个系统崩溃。
3.真空洁具与现有重力流洁具相比结构复杂，成本过高。
发明内容
为了克服现有的真空排水系统的废污水收集方式的上述的不足，本发明提供一种用于重力流与真空结合式排水系统的污水提升器，该污水提升器能够低成本解决现有真空排水系统的污水收集故障率高的缺陷。

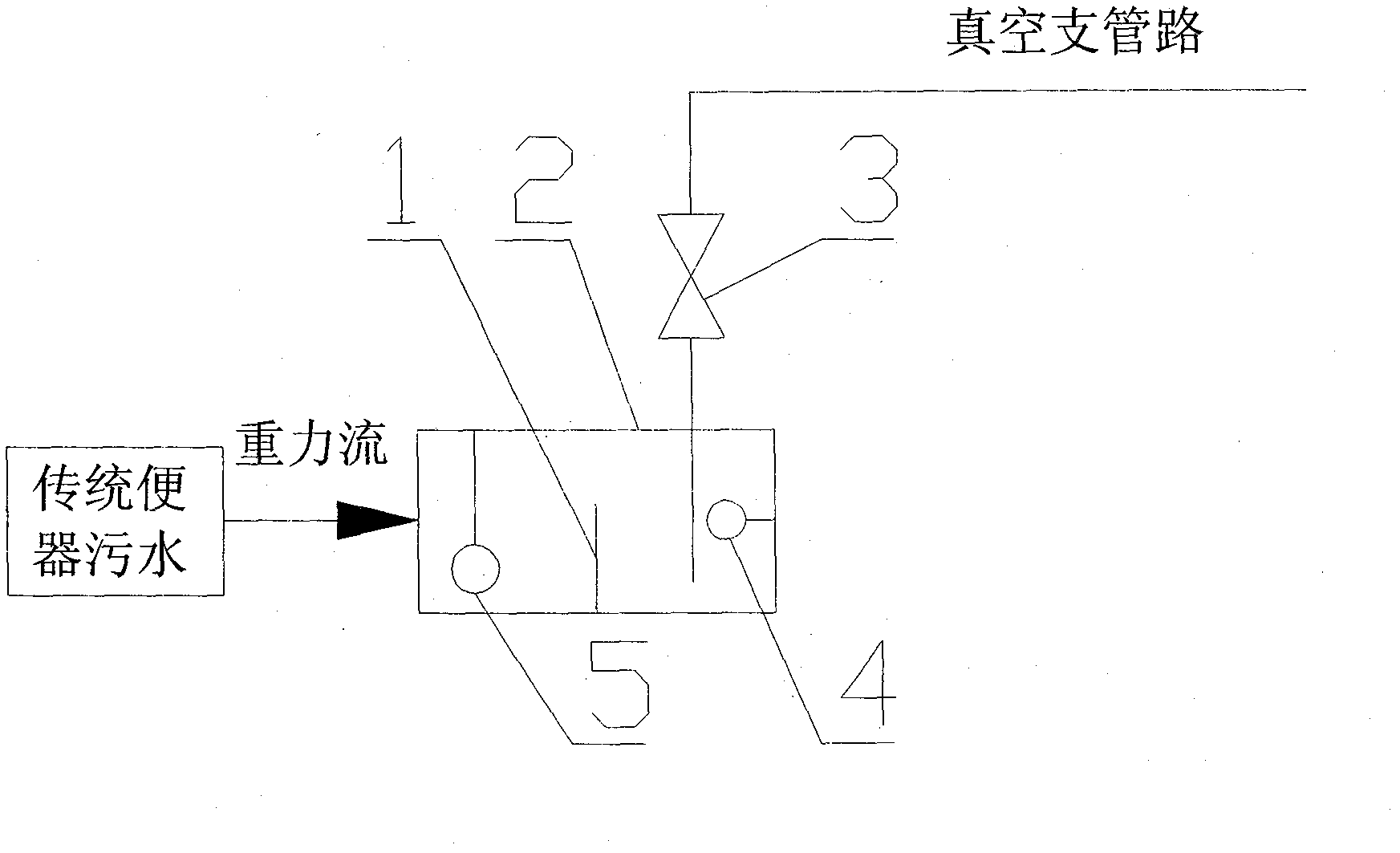

本发明解决其技术问题所采用的技术方案是：如图1所示，在各排放点安装重力流与真空结合式排水系统的污水提升器，包含一个自动格栅、一个双真空隔膜阀、一套液位传感器、一套堵塞传感器以及收集箱。大便器和小便器均为传统便器，不建议真空便器，采用污水收集箱收集，收集箱内设有自动隔栅和检查口，收集箱废污水进口腔设有堵塞传感器，收集箱双真空隔膜阀抽吸腔设有液位传感器，并有大物件报警提示，可将诸如手机钥匙等物件探测并取出，同时不影响系统的正常运转。污水在进入收集箱内经过自动隔栅过滤后再经过双真空隔膜阀被抽吸进入真空管路。双真空隔膜阀内有两块橡胶膜片，两个隔膜同时被异物堵塞的概率几乎为零，如此，避免了因为隔膜一旦被异物堵塞就造成整个系统崩溃。
本发明的有益效果是，低成本解决了现有真空排水系统的污水收集故障率高的缺陷。
