一体化烘焙翻炒污泥干化机

　　申请日2012.12.17

　　公开(公告)日2013.03.27

　　IPC分类号C02F11/12

　　摘要

　　一种一体化烘焙翻炒污泥干化机，包括带有支架的保温箱式机壳、连接在保温箱式机壳上的污泥干化装置、以及往保温箱式机壳中输送湿污泥用的布料装置，所述污泥干化装置包括有翻炒槽、翻炒机构、翻炒电机、旋转烘焙筒、烘焙电机、刮刀和导流板，所述布料装置包括穿孔布料管和螺杆给料机，所述保温箱式机壳底部的出料口上设有锁气排料阀和驱动锁气排料阀用的排料电机，所述导流板的下方、保温箱式机壳靠刮刀一侧的侧壁上开有烟气进口，导流板的上方、保温箱式机壳靠刮刀一侧的侧壁上开有尾气出口。本污泥干化机可以显著降低污泥干化处理的能耗和费用，干化成本低;本污泥干化机还可以利用低品位热源来干化处理污泥。

　　权利要求书

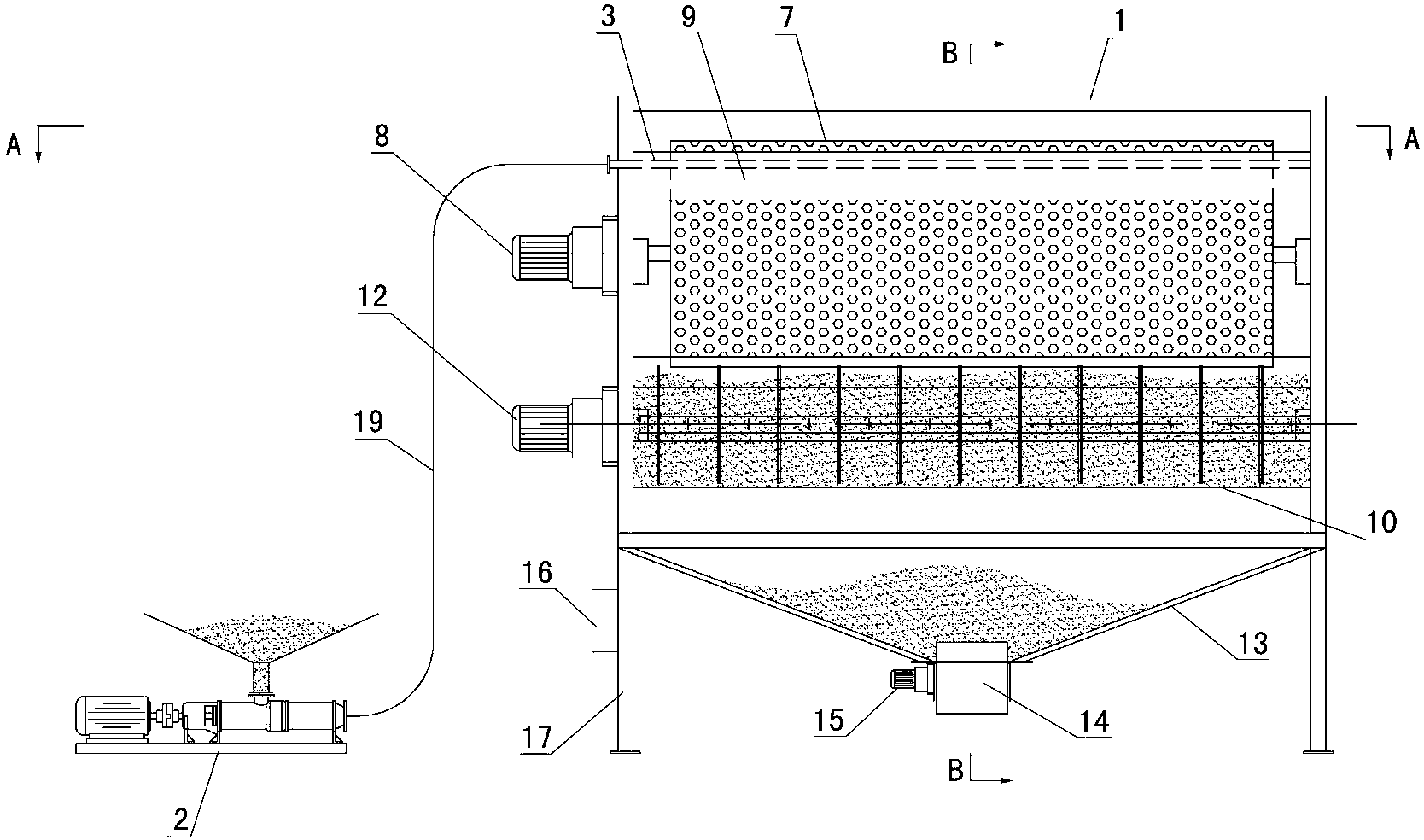

　　1.一种一体化烘焙翻炒污泥干化机，包括带有支架(17)的保温箱式机壳(1)、连接在保温箱式机壳上的污泥干化装置、以及往保温箱式机壳中输送湿污泥用的布料装置，其中保温箱式机壳(1)的底部设有出料口，其特征在于：

　　所述污泥干化装置包括有翻炒槽(10)、翻炒机构(11)、翻炒电机(12)、旋转烘焙筒(7)、烘焙电机(8)、刮刀(9)和导流板(6)，所述翻炒电机(12)固定在保温箱式机壳(1)的外侧壁上并且翻炒电机(12)的输出端驱动连接翻炒机构(11)，所述烘焙电机(8)固定在保温箱式机壳(1)的外侧壁上并且烘焙电机(8)的输出端驱动连接旋转烘焙筒(7)，所述翻炒槽(10)、翻炒机构(11)、旋转烘焙筒(7)、刮刀(9)和导流板(6)均设置在保温箱式机壳(1)内，其中翻炒槽(10)设置在出料口的上方，翻炒机构(11)设置在翻炒槽(10)中，旋转烘焙筒(7)设置在翻炒槽的上方，刮刀(9)设置在旋转烘焙筒(7)的侧上方并且刮刀与旋转烘焙筒(7)围成一料槽(18)，导流板(6)设置在旋转烘焙筒(10)的左右两侧偏下位置，同时高于翻炒槽(10);

　　所述布料装置包括穿孔布料管(3)和螺杆给料机(2)，所述穿孔布料管(3)设置在保温箱式机壳(1)内并且与料槽(18)相配合，所述螺杆给料机(2)设置在保温箱式机壳(1)外并且螺杆给料机(2)的出料口通过连接管道(19)与穿孔布料管(3)连通;

　　所述保温箱式机壳底部的出料口上设有锁气排料阀(14)和驱动锁气排料阀(14)用的排料电机(15)，所述导流板(6)的下方、保温箱式机壳(1)靠刮刀一侧的侧壁上开有烟气进口(4)，导流板(6)的上方、保温箱式机壳(1)靠刮刀一侧的侧壁上开有尾气出口(5)。

　　2.根据权利要求1所述的一体化烘焙翻炒污泥干化机，其特征在于：所述保温箱式机壳(1)上连接有电控箱(16)，该电控箱(16)控制连接翻炒电机(12)、烘焙电机(8)和排料电机(15)。

　　3.根据权利要求1所述的一体化烘焙翻炒污污泥干化机，其特征在于：所述保温箱式机壳(1)的底部为倒锥形的收料斗(13)。

　　4.根据权利要求1所述的一体化烘焙翻炒污泥干化机，其特征在于：所述锁气排料阀(14)是一个排料旋转圆筒，排料旋转圆筒的中心轴通过减速机与排料电机的输出端连接。

　　5.根据权利要求1所述的一体化烘焙翻炒污泥干化机，其特征在于：所述烟气进口(4)位于翻炒槽的侧下方，尾气出口(5)位于旋转烘焙筒的侧上方。

　　6.根据权利要求1所述的一体化烘焙翻炒污泥干化机，其特征在于：所述保温箱式机壳为长方体形状。

　　7.根据权利要求1所述的一体化烘焙翻炒污泥干化机，其特征在于：所述翻炒槽(10)为弧形槽。

　　8.根据权利要求7所述的一体化烘焙翻炒污泥干化机，其特征在于：所述翻炒机构(11)由一根翻炒轴和间隔固定在翻炒轴上翻炒棒组成，并且翻炒轴的其中一端通过减速机与翻炒电机(12)连接。

　　说明书

　　一体化烘焙翻炒污泥干化机

　　技术领域

　　本发明涉及一种干化处理污泥的工艺设备。

　　背景技术

　　各类污水、废水处理厂均会产生大量含水率在75%以上的湿污泥(脱水污泥)，在进行无害化焚烧或填埋处理前，需要对湿污泥进行进一步干化处理，将含水率降低到60%以下。由于湿污泥中剩余水分多以毛细水和细胞水形式存在，使用机械外力无法进一步脱除，所以只能采用热力脱除。现有的各类污泥干化设备主要有两种加热方式，一是采用蒸汽加热，蒸汽加热需要专配热源锅炉，所以干化成本高，二是采用电热，但电热耗能大，所以干化成本也高。

　　发明内容

　　本发明的目的是提供一种一体化烘焙翻炒污泥干化机，要解决传统的污泥干化设备耗能高、干化成本高的技术问题。

　　为实现上述目的，本发明采用如下技术方案：一种一体化烘焙翻炒污泥干化机，包括带有支架的保温箱式机壳、支承在支架上的保温箱式机壳、连接在保温箱式机壳上的污泥干化装置、以及往保温箱式机壳中输送湿污泥用的布料装置，其中保温箱式机壳的底部设有出料口，其特征在于：所述污泥干化装置包括有翻炒槽、翻炒机构、翻炒电机、旋转烘焙筒、烘焙电机、刮刀和导流板，所述翻炒电机固定在保温箱式机壳的外侧壁上并且翻炒电机的输出端驱动连接翻炒机构，所述烘焙电机固定在保温箱式机壳的外侧壁上并且烘焙电机的输出端驱动连接旋转烘焙筒，所述翻炒槽、翻炒机构、旋转烘焙筒、刮刀和导流板均设置在保温箱式机壳内，其中翻炒槽设置在出料口的上方，翻炒机构设置在翻炒槽中，旋转烘焙筒设置在翻炒槽的上方，刮刀设置在旋转烘焙筒的侧上方并且刮刀与旋转烘焙筒围成一料槽，导流板设置在旋转烘焙筒的左右两侧偏下位置，同时高于翻炒槽。

　　所述布料装置包括穿孔布料管和螺杆给料机，所述穿孔布料管设置在保温箱式机壳内并且与料槽相配合，所述螺杆给料机设置在保温箱式机壳外并且螺杆给料机的出料口通过连接管道与穿孔布料管连通。

　　所述保温箱式机壳底部的出料口上设有锁气排料阀和驱动锁气排料阀用的排料电机，所述导流板的下方、保温箱式机壳靠刮刀一侧的侧壁上开有烟气进口，导流板的上方、保温箱式机壳靠刮刀一侧的侧壁上开有尾气出口。

　　所述保温箱式机壳上可连接有电控箱，该电控箱控制连接翻炒电机、烘焙电机和排料电机。

　　所述保温箱式机壳的底部可为倒锥形的收料斗。

　　所述锁气排料阀可以是一个排料旋转圆筒，排料旋转圆筒的中心轴通过减速机与排料电机的输出端连接。

　　所述烟气进口可位于翻炒槽的侧下方，尾气出口可位于旋转烘焙筒的侧上方。

　　所述保温箱式机壳可为长方体形状。

　　所述翻炒槽可为弧形槽。

　　所述翻炒机构可由一根翻炒轴和间隔固定在翻炒轴上翻炒棒组成，并且翻炒轴的其中一端通过减速机与翻炒电机连接。

　　与现有技术相比本发明具有以下特点和有益效果：

　　本发明以烘焙成型、翻炒干化实现污泥干化处理，不用专配热源锅炉，同时电热耗能低，所以可以显著降低污泥干化处理的能耗和费用，比传统的污泥干化设备干化成本低很多。

　　本发明还可以利用低品位热源(焚烧炉、锅炉烟气等余热)来干化处理污泥，所以可以进一步降低污泥干化处理的耗能和费用。
