申请日2012.12.17
公开(公告)日2013.03.20
IPC分类号C02F3/28
摘要
污水处理厌氧水射搅拌装置，包括水池，水池内装有水泵、主管和若干根与主管连通的岐管，各岐管的出水口均装有喷嘴，水泵的出水口与主管的入水口连通，主管上装有传感器，水池外装有控制器，控制器通过数据线与传感器电连接，控制器通过电线与水泵电连接，本发明的优点是将池中原有的污水作为搅拌介质，用水泵将池中的污水抽入主管，污水进入各岐管由喷嘴高速喷出，可有效的搅拌池内的污水，使用时因无转动搅拌部件，能减少故障和维护量，运行可靠，在水池内合理布置的若干根岐管和喷嘴使搅拌无死角。
权利要求书
1.污水处理厌氧水射搅拌装置，包括水池，其特征在于：水池内装有水 泵、主管和若干根与主管连通的岐管，各岐管的出水口均装有喷嘴， 水泵的出水口与主管的入水口连通，主管上装有传感器，水池外装有 控制器，控制器通过数据线与传感器电连接，控制器通过电线与水泵 电连接。
说明书
污水处理厌氧水射搅拌装置
技术领域
本发明提供一种污水 处理搅拌装置，具体为一种应用在污水处理厌氧 段的污水搅拌装置。
技术背景
现有的污水处理厌氧段的污水搅拌装置采用的是潜水搅拌器，潜水搅 拌器是将带有电机的搅拌扇叶置入水下，靠扇叶的旋转来搅拌污水， 但污水中的杂质较多，这种潜水搅拌器因有转动部件，柔韧的杂质经 常缠绕在扇叶或轴上，所以在污水中故障率高，运行可靠性低，由于 其搅拌方向的单一性，所以该装置在搅拌水池中的污水时有死角，另 一种污水搅拌方式为微量气体搅拌，但该方法由于使用空气作为搅拌 介质，所以在污水处理的厌氧段并不适用。
发明内容
本发明的目的是提供一种污水处理厌氧水射搅拌装置，能够在污水处 理厌氧段使用时能减少故障和维护量，运行可靠，搅拌无死角。

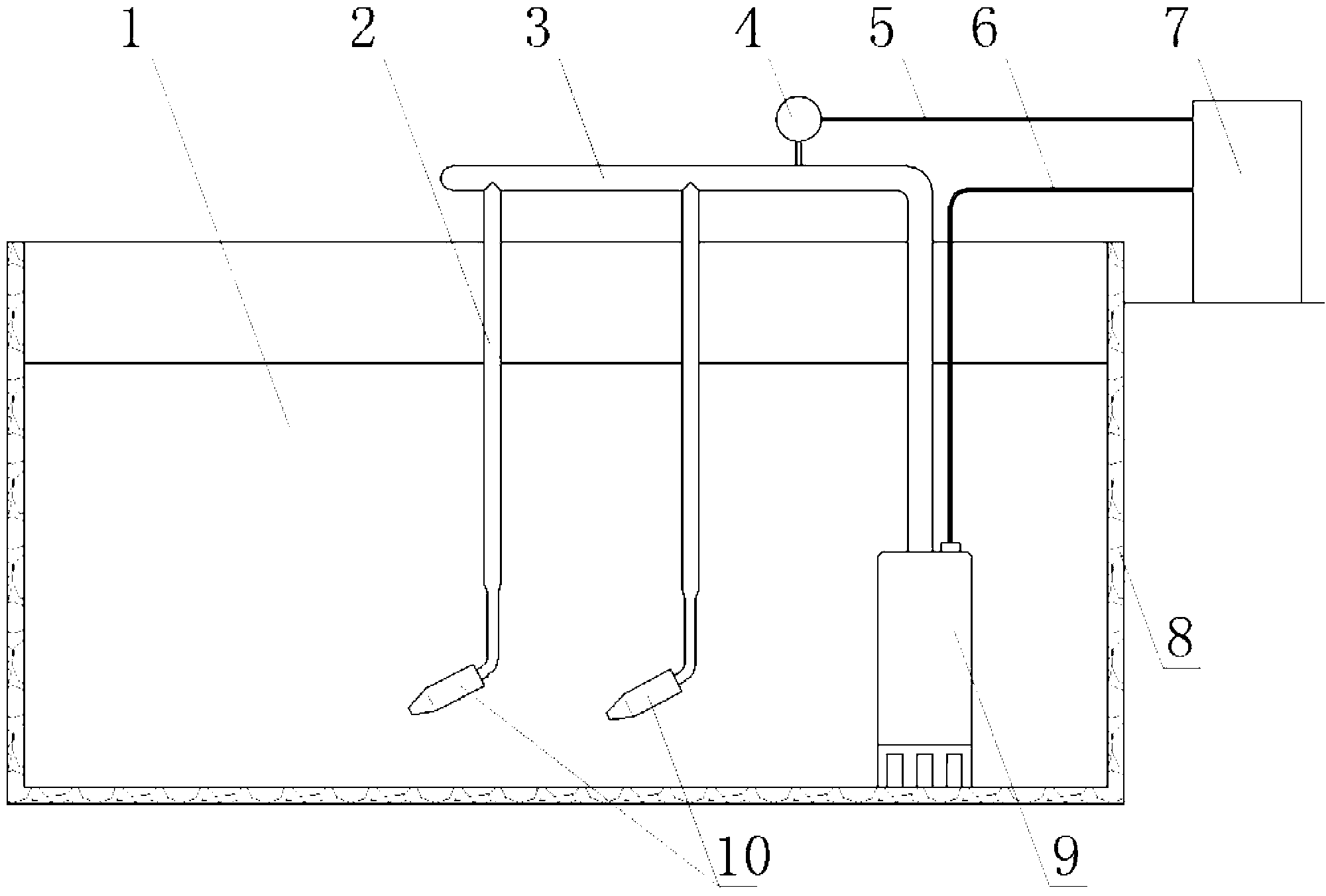

本发明的技术方案是：污水处理厌氧水射搅拌装置，包括水池，其特 征在于：水池内装有水泵、主管和若干根与主管连通的岐管，各岐管 的出水口均装有喷嘴，水泵的出水口与主管的入水口连通，主管上装 有传感器，水池外装有控制器，控制器通过数据线与传感器电连接， 控制器通过电线与水泵电连接。
本发明的优点是将池中原有的污水作为搅拌介质，用水泵将池中的污 水抽入主管，污水进入各岐管由喷嘴高速喷出，可有效的搅拌池内的 污水，使用时因无转动搅拌部件，能减少故障和维护量，运行可靠， 在水池内合理布置的若干根岐管和喷嘴使搅拌无死角。
