申请日2011.12.01
公开(公告)日2012.08.29
IPC分类号C02F1/50; C02F9/14
摘要

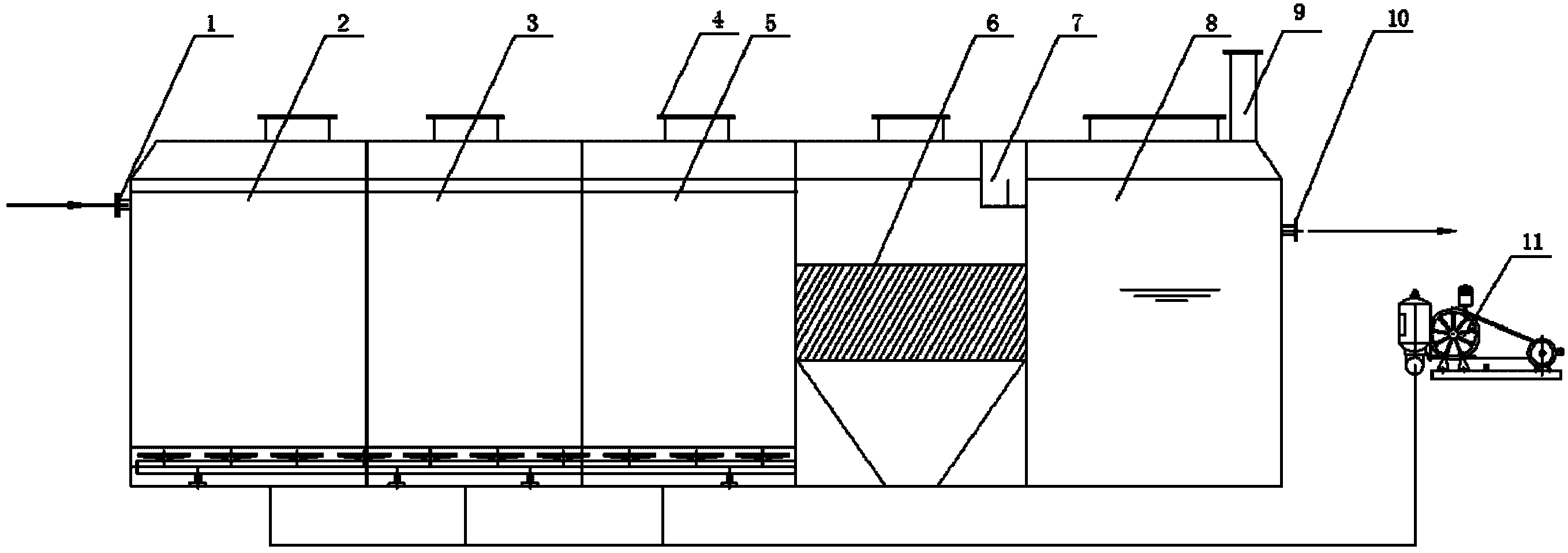

一种节能型生活污水处理回用装置，其特征是它主要由进水管口(1)、厌氧池(2)、一级接触氧化池(3)、检修人孔(4)、二级接触氧化池(5)、沉淀池(6)、消毒槽(7)、清水池(8)、通气孔(9)和出水管口(10)组成。本实用新型的节能型生活污水处理回用装置工艺结构简单，运行成本较低，能够稳定有效的将生活污水进行处理、回用于浇灌用水。该装置大大提高了抗水力负荷冲击能力、具有更好的分离效果、出水悬浮物(SS)浓度可稳定达到《景观娱乐用水水质标准C类》的要求。与常规的水解、好氧生物处理技术相比较，可以大大节省电能消耗和日常管理费用的支出。
权利要求书
1.一种节能型生活污水处理回用装置，其特征是它主要由进水管口(1)、厌 氧池(2)、一级接触氧化池(3)、检修人孔(4)、二级接触氧化池(5)、沉淀 池(6)、消毒槽(7)、清水池(8)、通气孔(9)和出水管口(10)组 成;所述进水管口(1)连接厌氧池(2)的进水口，厌氧池(2)的出水口连 接一级接触氧化池(3)的进水口，一级接触氧化池(3)的出水口连接二级接 触氧化池(5)的进水口，二级接触氧化池(5)的出水口连接沉淀池(6)的 进水口，沉淀池(6)的出水口连接消毒槽(7)，消毒槽(7)的出水口连接清 水池(8)，清水池(8)上设有通气孔(9)，清水池(8)的出水口连接各 用水点。
2.根据权利要求1所述的节能型生活污水处理回用装置，其特征在于所述节 能型生活污水处理回用装置还包括鼓风曝气机(11)，鼓风曝气机(11) 的出气口分别连接厌氧池(2)、一级接触氧化池(3)和二级接触氧化池 (5)。
说明书
一种节能型生活污水处理回用装置
技术领域
本实用新型属于生活污水处理领域，具体涉及一种生活污水收集、处理并用于灌溉的实用型生活污水处理工艺技术及装置，是一种节能型生活污水处理回用装置。
背景技术
我国的淡水资源十分缺乏，人均水资源占有量居世界第88位，仅为世界人均水平的1/4。因此对生活污水进行的回收利用是有效缓解城市生活供水压力、节约资源的有效途径之一。
而从我国中长期发展战略来看,节能减排将会成为主要发展趋势 ,而能耗高的污水处理工艺将失去竞争力,毫无疑问,节能降耗型的水处理技术将成为我国长期的发展方向。由此可知市场亟需要一种节能、稳定的生活污水处理设备及技术。
发明内容
[0005] 本实用新型专利涉及市政工程污水回收利用技术。针对目前生活处理回用技术存在的系统难以稳定运行、现有的技术在工艺、经济等方面存在诸多问题难以大规模推广的状况，通过反复试验，不断调整，得到一种克服了上述缺陷的节能型生活污水处理回用装置
本实用新型的技术方案：
一种生活污水处理回用装置，具体涉及将生活通过厌氧处理系统、一级接触氧化系统、二级接触氧化系统、沉淀消毒系统、清水储存系统。
一种节能型生活污水处理回用装置，它主要由进水管口、厌氧池、一级接触氧化池、检修人孔、二级接触氧化池、沉淀池、消毒槽、清水池、通气孔和出水管口组成;所述进水管口连接厌氧池的进水口，厌氧池的出水口连接一级接触氧化池的进水口，一级接触氧化池的出水口连接二级接触氧化池的进水口，二级接触氧化池的出水口连接沉淀池的进水口，沉淀池的出水口连接消毒槽，消毒槽的出水口连接清水池，清水池上设有通气孔，清水池的出水口连接各用水点。清水池的出水通过增压泵打至各用水点
所述节能型生活污水处理回用装置还包括鼓风曝气机，鼓风曝气机的出气口分别连接厌氧池、一级接触氧化池和二级接触氧化池。
本实用新型的有益效果是：
本实用新型的节能型生活污水处理回用装置结构简单、节能降耗，运行成本较低，并且经过处理能够得到无色、无味用于浇灌的中水。
本实用新型的节能型生活污水处理回用装置工艺结构简单，运行成本较低，能够稳定有效的将生活污水进行处理、回用于浇灌用水。该装置大大提高了抗水力负荷冲击能力、具有更好的分离效果、出水悬浮物(SS)浓度可稳定达到《景观娱乐用水水质标准C类》的要求。与常规的水解、好氧生物处理技术相比较，可以大大节省电能消耗和日常管理费用的支出。
