申请日2011.12.01
公开(公告)日2012.06.13
IPC分类号B01D35/02; B01D29/94; B01D29/35; B01D35/027
摘要
本发明涉及一种城市原生污水及地表水源热泵防阻塞自动过滤装置及其系统，其中防阻塞自动过滤装置包括：电动机、减速器、螺杆推进器、支架、滤水出口、反冲洗水出口、压块、弹簧、螺母、顶杆、反冲洗水入口、外壳体、内滤筒、原生污水入口、弹簧桶、前端板、后端板、轴座;防阻塞自动过滤系统包括：污水或地表水干渠、储存池、污水潜水泵、防阻塞自动过滤装置、直接式污水及地表水源热泵换热器或污水中间换热器;这种结构减少了混水的几率，从而提高了换热效率，节省了运行费用。
权利要求书
1.一种城市原生污水及地表水源热泵防阻塞自动过滤装置及其系 统，其特征在于防阻塞自动过滤装置包括：电动机、减速器、螺杆推 进器、支架、滤水出口、反冲洗水出口、压块、弹簧、螺母、顶杆、 反冲洗水入口、外壳体、内滤筒、原生污水入口、弹簧桶、前端板、 后端板、轴座;防阻塞自动过滤系统包括：污水或地表水干渠、储存 池、污水潜水泵、防阻塞自动过滤装置、直接式污水及地表水源热泵 换热器或污水中间换热器;所述防阻塞自动过滤装置的前端板和后端 板分别和外壳体的法兰之间加石棉垫用螺丝固定;所述防阻塞自动过 滤装置的弹簧桶口的内丝和后端板上的外丝上紧。
说明书
城市原生污水及地表水源热泵防阻塞自动过滤装置及其系统
技术领域
本发明属于污水处理系统，特别是涉及一种利用城市原生污水及地表水 (江、河、湖、海水等)作为热泵低位冷热源时防止热泵换热器阻塞的自动过 滤装置及其系统。
背景技术
目前水源热泵作为一种节能的供暖制冷形式得到大力发展，但由于大部分 水源热泵采用地下水作低位冷热源，存在地下水资源流失和污染的问题。城市 原生污水及地表水(江、河、湖、海水等)的开发利用对缓解能源紧张、减轻 环境污染具有重要的意义，但需解决污水及地表水中污杂物阻塞热泵换热设备 的技术问题，这是城市原生污水及地表水源热泵应用的关键问题。
专利ZL200610010437.9、200810167803.3和200810097310.4所提供的防止 阻塞过滤装置均采用旋转内筛桶反冲洗结构，这种结构由于存在旋转筛桶密封 结构问题，总有一部分换热后的水源混入热泵换热器供水，降低了热泵换热效 率。
发明内容
本发明所要解决的技术问题是克服上述现有技术的不足，提供一种结构合 理，能利用城市原生污水及地表水作为热泵低位冷热源时防止热泵换热器阻塞 的自动过滤装置及其系统。

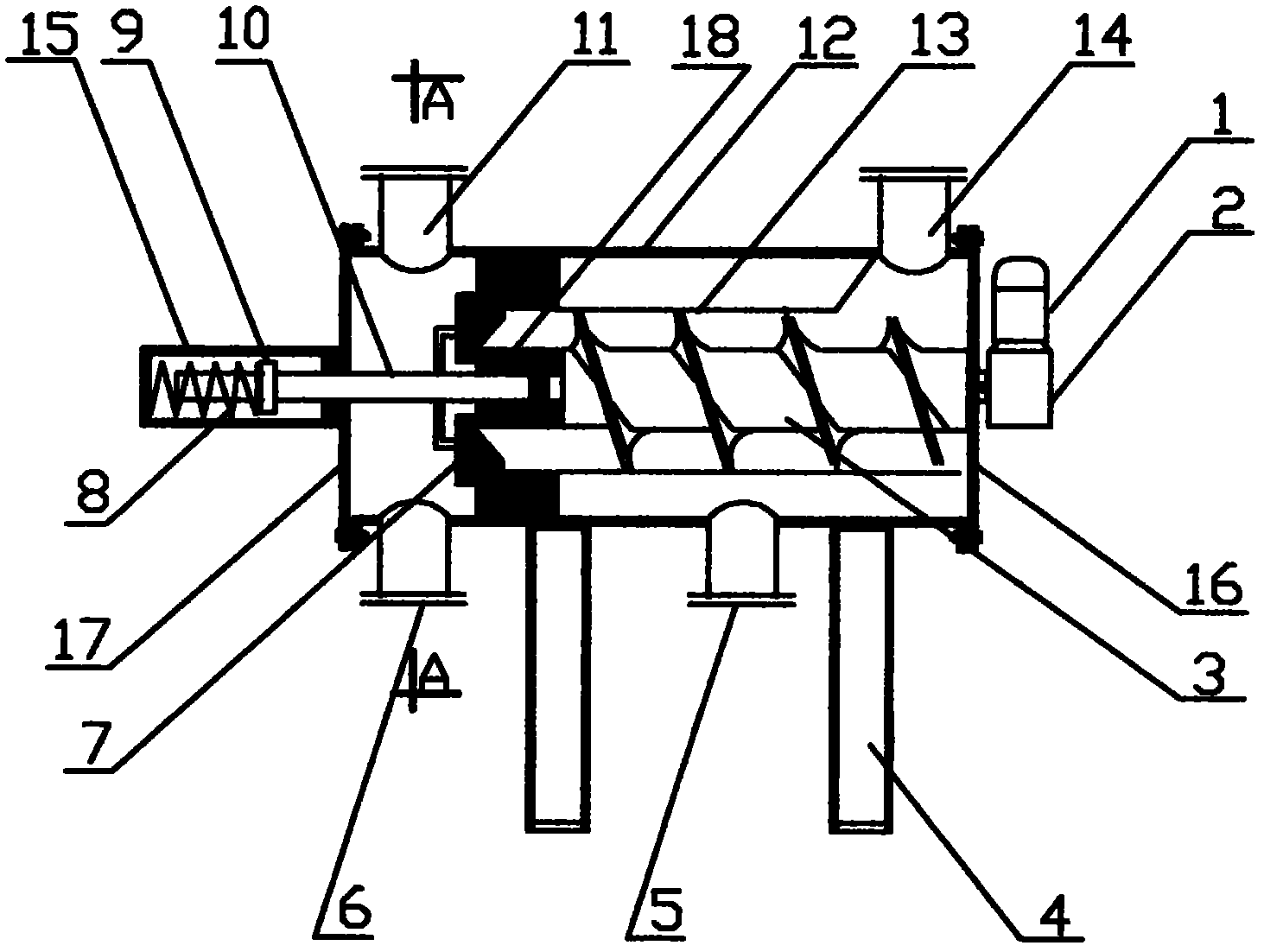

本发明解决以上技术问题所采用的技术方案是：一种城市原生污水及地表 水源热泵防阻塞自动过滤装置及其系统，其中防阻塞自动过滤装置包括：电动 机、减速器、螺杆推进器、支架、滤水出口、反冲洗水出口、压块、弹簧、螺 母、顶杆、反冲洗水入口、外壳体、内滤筒、原生污水入口、弹簧桶、前端板、 后端板、轴座;防阻塞自动过滤系统包括：污水或地表水干渠、储存池、污水 潜水泵、防阻塞自动过滤装置、直接式污水及地表水源热泵换热器或污水中间 换热器;所述防阻塞自动过滤装置的前端板和后端板分别和外壳体的法兰之间 加石棉垫用螺丝固定;所述防阻塞自动过滤装置的弹簧桶口的内丝和后端板上 的外丝上紧。
应用原理：污水或地表水干渠中的污水或地表水由管道引到储存池内，通 过储存池内的污水潜水泵提取后，进入过滤装置内滤筒，过滤掉大颗粒污质进 入外壳体，然后进入直接式污水及地表水源热泵换热器或污水中间换热器;内 滤筒的大颗粒污质靠螺旋推进器不断向前推进，直到滤筒底部，被挤压出水分 形成干料，然后顶开压块进入反冲洗区，通过换热后的污水将干料带回污水或 地表水干渠下游;压块通过连接顶杆连接到弹簧桶内，压块压力的大小可通过 连接顶杆上的调节弹簧弹力的螺母调节。
本发明技术特点是，污水及地表水通过螺旋推进器将大颗粒污质推挤到反 冲洗区，减少了混水的机率，从而提高了换热效率，节省了运行费用。
