申请日2011.12.02
公开(公告)日2012.07.11
IPC分类号C02F11/12
摘要
本发明公开了一种带挡板的气搅拌型锥斗污泥浓缩设备，包括罐体、液位计、水管道系统、气管道系统和浮渣挡板，所述罐体为密闭承压罐体，所述液位计安装于罐体上盖，所述水管道系统和气管道系统密封连接于罐体上，浮渣挡板设在水管道系统中的出水管周围。本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、收集率高、占地面积小、投资少、操作简易的显著优势。
权利要求书
1.一种带挡板的气搅拌型锥斗污泥浓缩设备，包括罐体、液位计、水管道系统、气管道系统和浮渣挡板，其特征在于，所述罐体为密闭承压罐体，所述液位计安装于罐体上盖，所述水管道系统和气管道系统密封连接于罐体上，浮渣挡板设在水管道系统中的出水管周围。
2.根据权利要求1所述的带挡板的气搅拌型锥斗污泥浓缩设备，其特征在于，所述浮渣挡板的上边沿稍高于罐体内最高进水液面，浮渣挡板下边沿低于出水管的进水口。
3.根据权利要求1所述的带挡板的气搅拌型锥斗污泥浓缩设备，其特征在于，所述气管道系统包括进气管、进气支管、通气管、气管三通阀、进排气总管、四通阀、真空泵，所述进气管上设有带弯头的进气支管，所述进气支管延伸至罐体的锥斗处，所述进气管、通气管通过气管三通阀与进排气总管连接，进排气总管通过四通阀与真空泵连接。
4.根据权利要求1所述的带挡板的气搅拌型锥斗污泥浓缩设备，其特征在于，所述水管道系统包括进水管、出水管、水管三通阀和进出水总管，所述的进水管和出水管通过水管三通阀与进出水总管连接。
说明书
带挡板的气搅拌型锥斗污泥浓缩设备
技术领域
本发明涉及市政工程设备领域，特别是涉及一种带挡板的气搅拌型锥斗污泥浓缩设备。
背景技术
污水处理厂、下水管道沉淀污泥因含水率高、颗粒小的特点，一直是污泥处理领域的难点，处理效率很难提高。据调查，我国现阶段市政工程领域处理污泥使其浓缩或者泥水分离的设备，大多没有搅拌设备，从而延长了污泥处理周期，增加了污泥处理的难度。
本领域也有用螺旋搅拌或者螺旋输送设备来对污泥进行搅拌，这些设备不仅投资大，而且操作复杂，在投入使用后期的设备故障率高、维修复杂，不仅增加了后期维修的人工投入及维修费用，维修过程还容易对周围环境造成污染。
发明内容

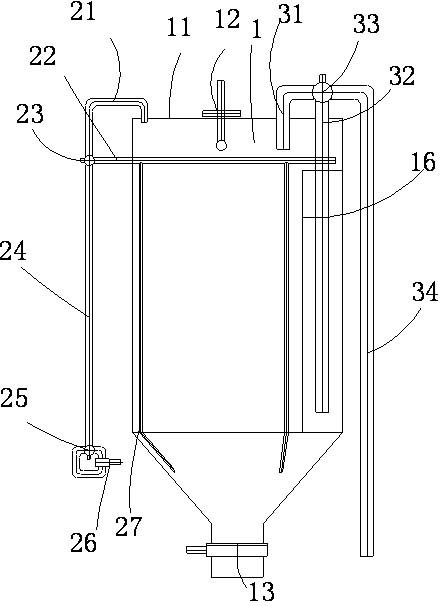

为解决上述技术问题，本发明采用一种带挡板的气搅拌型锥斗污泥浓缩设备，包括：罐体、液位计、水管道系统、气管道系统和浮渣挡板，所述罐体为密闭承压罐体，所述液位计安装于罐体上盖，所述水管道系统和气管道系统密封连接于罐体上，浮渣挡板设在水管道系统中的出水管周围。
在本发明一个较佳实施例中，所述浮渣挡板的上边沿稍高于罐体内最高进水液面，浮渣挡板下边沿低于出水管的进水口。
在本发明一个较佳实施例中，所述气管道系统包括进气管、进气支管、通气管、气管三通阀、进排气总管、四通阀、真空泵，所述进气管上设有带弯头的进气支管，所述进气支管延伸至罐体锥斗处，所述进气管、通气管通过气管三通阀与进排气总管连接，进排气总管通过四通阀与真空泵连接。
在本发明一个较佳实施例中，所述水管道系统包括进水管、出水管、水管三通阀和进出水总管，所述的进水管和出水管通过水管三通阀与进出水总管连接。
本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、投资少、操作简易、使用维修方便的显著优势。
