申请日2011.10.28
公开(公告)日2012.07.04
IPC分类号B01D29/68; B01D24/46
摘要
带有反冲装置的污水过滤系统，其构成如下：过滤器(1)、过滤进水水泵(2)、过滤进水阀(4)、过滤出水阀(5)、反冲洗进水阀(6)、反冲洗出水阀(7);在反冲洗进水阀(6)远离过滤器(1)的水路上流设置有反冲进水水泵(3)。本实用新型技术效果优良，结构紧凑，所述带有反冲装置的污水过滤系统具有过流量大、滤料再生能力强的特点,可反冲洗并控制滤料粒径自上而下由小到大的粒度滤层。保证人们生产生活的质量。同时减缓了污水的腐蚀程度,延长了注水设备及注水管线的使用寿命。
权利要求书
1.带有反冲装置的污水过滤系统，其构成如下：过滤器(1)、过滤进水水泵(2)、过滤进水阀(4)、过滤出水阀(5);其中：过滤进水水泵(2)通过水管与过滤器(1)连接，过滤进水阀(4)设置在过滤进水水泵(2)与过滤器(1)之间的水管上;过滤器(1)上还设置有过滤出水阀(5);其特征在于：所述带有反冲装置的污水过滤系统中还设置有通过水管与过滤器(1)连接的下述二者：反冲洗进水阀(6)、反冲洗出水阀(7);
在反冲洗进水阀(6)远离过滤器(1)的水路上流设置有反冲进水水泵(3)。
2.按照权利要求1所述带有反冲装置的污水过滤系统，其特征在于：所述带有反冲装置的污水过滤系统中，还设置有连接在过滤器(1)上的排水阀(8)和排气阀(9)。
说明书
带有反冲装置的污水过滤系统
技术领域
本实用新型涉及一种带有反冲装置的污水过滤系统。
背景技术
在人们的日常生活中，污水处理意义重大。设立污水处理厂，把污水过滤后才排出以便减低水质污染的程度是人们明智的选择。人们渴望得到一种技术效果优良的带有反冲装置的污水过滤系统。
发明内容
本实用新型的目的是提供一种技术效果优良的带有反冲装置的污水过滤系统。

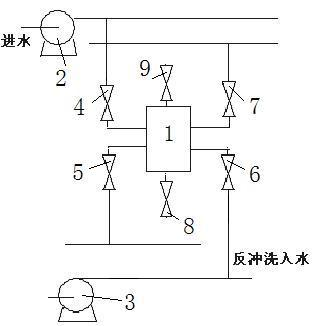

本实用新型提供了一种带有反冲装置的污水过滤系统，其构成如下：过滤器1、过滤进水水泵2、过滤进水阀4、过滤出水阀5;其中：过滤进水水泵2通过水管与过滤器1连接，过滤进水阀4设置在过滤进水水泵2与过滤器1之间的水管上;过滤器1上还设置有过滤出水阀5;其特征在于：所述带有反冲装置的污水过滤系统中还设置有通过水管与过滤器1连接的下述二者：反冲洗进水阀6、反冲洗出水阀7;
在反冲洗进水阀6远离过滤器1的水路上流设置有反冲进水水泵3。
所述带有反冲装置的污水过滤系统中，还设置有连接在过滤器1上的排水阀8和排气阀9;
水管上的各种阀体都是电控阀。
本实用新型技术效果优良，结构紧凑，所述带有反冲装置的污水过滤系统具有过流量大、滤料再生能力强的特点, 可反冲洗并控制滤料粒径自上而下由小到大的粒度滤层。保证人们生产生活的质量。同时减缓了污水的腐蚀程度, 延长了注水设备及注水管线的使用寿命。
