申请日2011.11.10
公开(公告)日2012.08.08
IPC分类号C02F9/14
摘要
本实用新型属于水处理技术领域，具体为一种淀粉废水生物处理系统。该生物处理系统由机械格栅、调节池、厌氧反应器、完全混合式好氧反应器和二沉池依次连接构成。其流程是：淀粉废水经格栅和调节池够进入厌氧反应器，产生沼气的废水流入好氧活性污泥池和UASB反应器，出水进入二沉池沉淀。二沉池的污泥部分回流，剩余污泥经浓缩脱水。
权利要求书
1.一种淀粉废水生物处理系统，其特征在于由机械格栅、调节池、厌氧反应器、完全混合式好氧反应器和二沉池依次连接构成;所述调节池还和酸碱中和池连接，二沉池还和污泥浓缩池连接;二沉池还设有回流管路分别至好氧反应器和调节池;
其运行流程为：淀粉废水经收集管网收集，进入机械格栅，经机械格栅截留，去除废水中的大颗粒污染物质后，废水依靠重力进入调节池;废水在调节池中进行预处理，主要调节水质、水量和酸化水解;再生盐酸和碱废水单独排到酸碱中和池中和后排入调节池;
经过调节池处理的废水经潜水泵提升至厌氧反应器，去除水中的有机物，同时提高废水可生化性;厌氧反应器的出水进入完全混合式好氧反应器进行处理，出水进入二沉池沉淀;
二沉池的污泥部分回流，回流分为两部分，一部分经回流管路进入调节池，另一部分经回流管路回流到完全混合式好氧反应器;剩余污泥由污泥泵提升至污泥浓缩池进行浓缩。
说明书
一种淀粉废水生物处理系统
技术领域
本实用新型属于水处理技术领域，具体涉及一种淀粉废水生物处理系统。
背景技术
以玉米为原料生产淀粉,常用生产流程为:在亚硫酸溶液中浸泡玉米籽粒, 然后将其破碎, 从中分离胚芽, 剩余物细磨碎成玉米糊,而后筛分,使粉渣与淀粉、蛋白浆分开,将淀粉、蛋白浆悬浮物分离成淀粉和麸质,最后洗涤淀粉。经过上述各道工序, 从玉米籽粒中得到玉米淀粉。
产生的淀粉废水水质具有有机物浓度高和悬浮物浓度高、可生化性较好等特点;并且废水中含有硫酸盐，如措施不当容易抑制厌氧反应的发生;再生盐酸多于再生碱废水使废水水质偏酸。如果不经过处理排入江河，会促进藻类及水生植物繁殖，量大时河流严重缺氧，发生厌氧腐败，散发臭味，鱼，虾，贝类等水生动物可能窒息死亡，因此搞好淀粉废水治理显得十分重要。
发明内容
本实用新型的目的是针对淀粉废水高有机物浓度、高悬浮物浓度和可生化性较好的特点，提供一种淀粉废水的生物处理系统，使处理后的水质稳定达到《污水综合排放标准》。

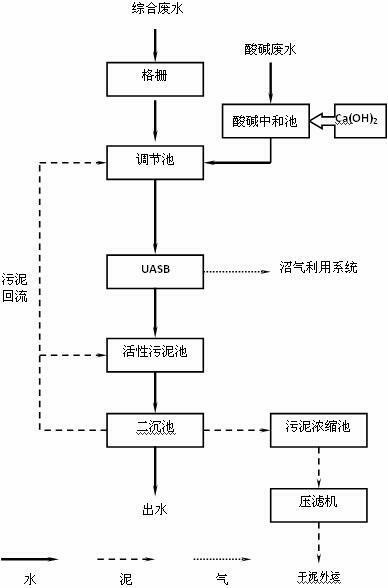

本实用新型提供的淀粉废水生物处理系统，包括厌氧反应器(UASB)和完全混合式好氧反应器两个部分，具体来说，由机械格栅、调节池、厌氧反应器(UASB)、完全混合式好氧反应器(也称好氧活性污泥池)和二沉池依次连接构成;此外，所述调节池还和酸碱中和池连接，二沉池还和污泥浓缩池连接;二沉池还设有回流管路分别至好氧反应器和调节池。
本实用新型的具体运行过程是：
淀粉废水经收集管网收集，进入机械格栅，经机械格栅截留，去除污水中的大颗粒污染物质后，废水依靠重力进入调节池;废水在调节池中进行预处理，主要调节水质、水量和酸化水解;再生盐酸和碱废水单独排到酸碱中和池中和后排入调节池;
经过调节池处理的废水经潜水泵提升至厌氧反应器(UASB)，去除水中的有机物，同时提高废水可生化性;厌氧反应器的出水进入完全混合式好氧反应器进行处理，出水进入二沉池沉淀;
二沉池的污泥部分回流，回流分为两部分，一部分经回流管路进入调节池，另一部分经回流管路回流到完全混合式好氧反应器;剩余污泥由污泥泵提升至污泥浓缩池进行浓缩，然后用污泥单螺杆泵送至脱水机房内的污泥脱水机脱水，脱水后的污泥可作为土壤调节剂综合利用或进行填埋;浓缩后的上清液和脱水机的滤液自流至格栅井进行处理。
厌氧反应器(UASB)产生的沼气提供给专门的系统加以利用。
