申请日2011.11.10
公开(公告)日2012.07.04
IPC分类号C02F9/04; C02F1/52; C02F1/44
摘要
本实用新型公开了一种适用于城市污水处理厂的深度过滤处理系统，包括依次连通的集水池、多介质过滤器、超滤装置以及回用水池。属于污水处理再生利用领域。该深度过滤处理系统原理简便，能够将处理达标后的污水，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用。
权利要求书

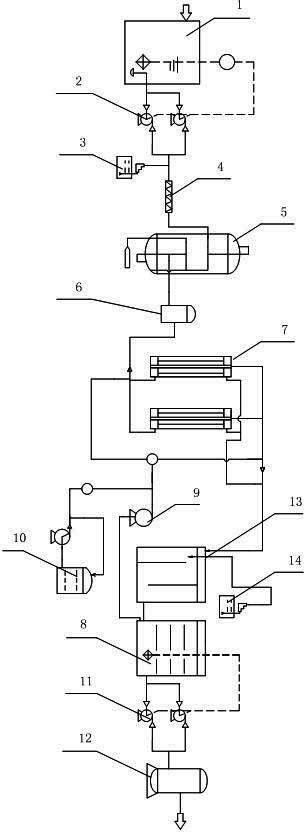

1.适用于城市污水处理厂的深度过滤处理系统，其特征在于：包括依次连通的集水池(1)、多介质过滤器(5)、超滤装置(7)以及回用水池(8)。
2.如权利要求1所述的适用于城市污水处理厂的深度过滤处理系统，其特征在于：所述超滤装置(7)和回用水池(8)之间连通设置有消毒池(13)，所述消毒池(13)上设置有消毒药剂添加装置(14)。
3.如权利要求2所述的适用于城市污水处理厂的深度过滤处理系统，其特征在于：所述超滤装置(7)和回用水池(8)之间连通设置有超滤反洗泵(9)，所述超滤反洗泵(9)与超滤装置(7)之间连通设置有超滤清洗装置(10)。
4.如权利要求3所述的适用于城市污水处理厂的深度过滤处理系统，其特征在于：所述回用水池(8)上设置有与其内部相通的回用水加压泵(11)，所述回用水加压泵(11)连通设置有恒压装置(12)。
5.如权利要求1至4中任意一项所述的适用于城市污水处理厂的深度过滤处理系统，其特征在于：所述集水池(1)和多介质过滤器(5)之间依次连通设置有原水增压泵(2)、加药装置(3)和管道混合器(4)。
6.如权利要求5所述的适用于城市污水处理厂的深度过滤处理系统，其特征在于：所述多介质过滤器(5)和超滤装置(7)之间连通设置有保安过滤器(6)。
说明书
适用于城市污水处理厂的深度过滤处理系统
技术领域
本实用新型涉及一种深度过滤处理装置，尤其是涉及一种适用于城市污水处理厂的深度过滤处理系统，属于污水处理再生利用领域。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，面源污染加剧，加上缺少适用和节能的治理技术，污水管网和水处理设施建设滞后等，成为我国新农村和城市化建设的障碍之一。我国将环境保护作为一项基本国策，保护水资源，节能减排，势在必行。现有的污水处理一般将污水处理达标后排放，但是这部分水还有很大的利用价值，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种适用于城市污水处理厂的深度过滤处理系统，该深度过滤处理系统原理简便，能够将处理达标后的污水，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用。
本实用新型的目的通过下述技术方案实现：适用于城市污水处理厂的深度过滤处理系统，包括依次连通的集水池、多介质过滤器、超滤装置以及回用水池。
所述超滤装置和回用水池之间连通设置有消毒池，所述消毒池上设置有消毒药剂添加装置。
所述超滤装置和回用水池之间连通设置有超滤反洗泵，所述超滤反洗泵与超滤装置之间连通设置有超滤清洗装置。通过超滤反洗泵和超滤清洗装置完成对超滤装置进行清洗的过程。
所述回用水池上设置有与其内部相通的回用水加压泵，所述回用水加压泵连通设置有恒压装置。用于对回用水池中的回用水进行加压，加压后通过管道输送到中水回用点使用。
所述集水池和多介质过滤器之间依次连通设置有原水增压泵、加药装置和管道混合器。原水增压泵受集水池水位信号控制，其用于对集水池中的污水进行加压，加药装置用于向管道中的污水加入混凝药剂，管道混合器用于将污水和混凝药剂充分混合。
所述多介质过滤器和超滤装置之间连通设置有保安过滤器。用于对多介质过滤器出来的污水进一步过滤。
综上所述，本实用新型的有益效果是：该深度过滤处理系统原理简便，能够将处理达标后的污水，进一步处理达到杂用水标准后，用作杂用水，比如城市绿化、路面洒水等，可以减少自来水的使用。
