申请日2011.12.21
公开(公告)日2012.09.26
IPC分类号C02F9/14; C02F1/461; C02F1/44
摘要
本实用新型提供一种垃圾渗滤液的集成处理装置，包括控制整个处理过程的计算机以及通过泵、输送管道、沉淀池、调节池依次连通的预处理单元、生物反应单元、电解单元、膜处理单元;其中，生物反应单元包括对渗滤液进行厌氧反应的序批式厌氧生物反应器和去除渗滤液中有机物及氨氮的序批式生物反应器;电解单元为电解反应器、电Fenton反应器中的一种或其组合。其将序批式厌氧生物反应器、序批式生物反应器、电解反应器以及电Fenton反应器结合在一起，采用生物—物化工艺，使处理垃圾渗滤液效果好，解决了单独工艺无法使渗滤液中的污染物降低到排放标准以下的问题，经济实用。
权利要求书
1.一种垃圾渗滤液的集成处理装置，其特征在于：包括控制整个处理过程的计算机以及通过泵、输送管道、沉淀池、调节池依次连通的预处理单元、生物反应单元、电解单元、膜处理单元;其中，生物反应单元包括对渗滤液进行厌氧反应的序批式厌氧生物反应器和去除渗滤液中有机物及氨氮的序批式生物反应器。
2.根据权利要求1所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的电解单元为电解反应器、电Fenton反应器中的一种或其组合。
3.根据权利要求1所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的序批式厌氧生物反应器为密闭容器，顶部留有出气孔，内部设置搅拌设备。
4.根据权利要求1所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的序批式生物反应器内部设置微孔曝气管及搅拌设备，预留有DO、pH、ORP在线监测探头孔位。
5.根据权利要求1所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的调节池由耐酸材料制成或内衬耐酸材料，其内部设置有搅拌设备，并预留有pH在线监测探头孔位。
6.根据权利要求1或2所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的电解单元包括由耐酸材料制成或内衬耐酸材料并设置有双极板电路的翻腾式电解槽。
7.根据权利要求2所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的电解单元为电解反应器，电解反应器中安装的阳极为析氯不溶性电极板，阴极为不溶性电极板。
8.根据权利要求2所述的一种垃圾渗滤液的集成处理装置，其特征在于：所述的电解单元为电Fenton反应器，电Fenton反应器中安装的阳极为适用于电Fenton体系的阳极，阴极为不溶性电极板。
说明书
一种垃圾渗滤液的集成处理装置
技术领域
本实用新型属于污水处理技术领域，特别涉及一种垃圾渗滤液的集成处理装置。
背景技术
目前，卫生填埋是全世界广泛接受和使用的一种城市生活垃圾最终处置方式，但填埋产生的垃圾渗滤液是地下水最重要的污染源。渗滤液中含有相当多的有毒物质，且浓度很高，正成为环境的巨大威胁。目前的渗滤液的处理方法有回灌法、生物法和物化法三大类，以上方法均有各自的优点，但大量的研究结果表明，任一单独工艺无法使渗滤液中的污染物降低到排放标准以下，尤其是执行更加严格的污染控制标准(中华人民共和国国家标准生活垃圾填埋污染控制标准GB16889—2008代替GB16889—1997)后，研发在技术和经济上均切实可行的生物-物化集成工艺已是渗滤液处理的主流。
实用新型内容
针对背景技术存在的问题，本实用新型提供一种垃圾渗滤液的集成处理装置。
为解决上述技术问题，本实用新型采用如下技术方案。

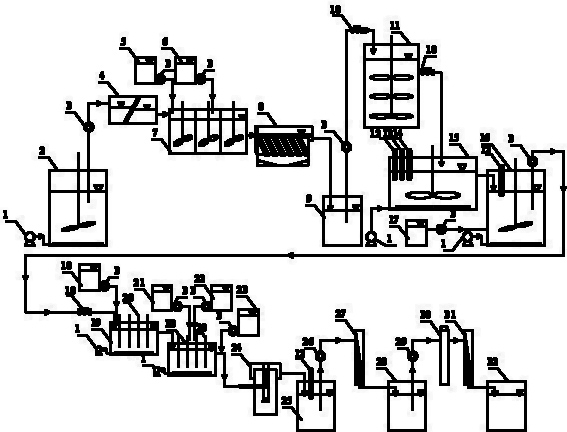

一种垃圾渗滤液的集成处理装置，包括控制整个处理过程的计算机以及通过泵、输送管道、沉淀池、调节池依次连通的预处理单元、生物反应单元、电解单元、膜处理单元;其中，生物反应单元包括对渗滤液进行厌氧反应的序批式厌氧生物反应器和去除渗滤液中有机物及氨氮的序批式生物反应器。
所述的电解单元为电解反应器、电Fenton反应器中的一种或其组合。
所述的序批式厌氧生物反应器为密闭容器，顶部留有出气孔，内部设置搅拌设备。
所述的序批式生物反应器内部设置微孔曝气管及搅拌设备，预留有DO、pH、ORP在线监测探头孔位。
所述的调节池由耐酸材料制成或内衬耐酸材料，其内部设置有搅拌设备，并预留有pH在线监测探头孔位。
所述的电解单元包括由耐酸材料制成或内衬耐酸材料并设置有双极板电路的翻腾式电解槽。
所述的电解单元为电解反应器，电解反应器中安装的阳极为析氯不溶性电极板，阴极为不溶性电极板。
所述的电解单元为电Fenton反应器，电Fenton反应器中安装的阳极为适用于电Fenton体系的阳极，阴极为不溶性电极板。
预处理单元实现对渗滤液中的固态物质、悬浮物和胶体物质以及部分溶解性有机物的过滤，可以有效地去除水中微生物、病原菌和病毒，可去除污水中90～95%的磷，降低出水浊度、色度、重金属离子及其它一些污染物，最终降低后续处理装置的处理负荷;生物反应单元实现对高浓度有机物和氨氮的去除;然后依次经过沉淀池沉淀及调节池调节;经过以上工艺处理后的渗滤液中存在难以生物降解的有机物和剩余氨氮，再通过电解单元进行深度处理;最后经过膜处理单元进一步降低出水的COD、色度等。
与现有技术相比，本实用新型采用生物-物化集成工艺，集序批式厌氧生物反应器、序批式生物反应器、电解反应器以及电Fenton反应器于一体，利用序批式厌氧生物反应器、序批式生物反应器的低处理成本，利用电解反应器和电Fenton反应器能氧化渗滤液中难降解有机物的优势，可有效处理垃圾渗滤液，使其达到污染物降低到排放标准以下，经济实用。
