申请日2011.12.21
公开(公告)日2012.08.22
IPC分类号C02F103/38; C02F9/14
摘要
本实用新型涉及一种高浓度不饱和聚酯工艺废水处理装置，其特征在于从前到后通过管道依次连接有高浓度废水池(1)、中和池(2)、厌氧反应池(3)、PACT池(4)、第一沉淀池(5)、水解池(6)、接触氧化池(7)和第二沉淀池(8)，所述PACT池(4)、第一沉淀池(5)和第二沉淀池(8)的污泥排放口通过管道连接有污泥浓缩池(10)，所述污泥浓缩池(10)通过管道依次连接有压滤机(11)和滤液回调池(12)，所述高浓度废水池(1)和中和池(2)之间的管道上连接有精馏塔(9)。本实用新型设备占地小、工艺简单，首先对先通过精馏塔，可进一步回收利用，创造效益，节约成本，效果好。
权利要求书

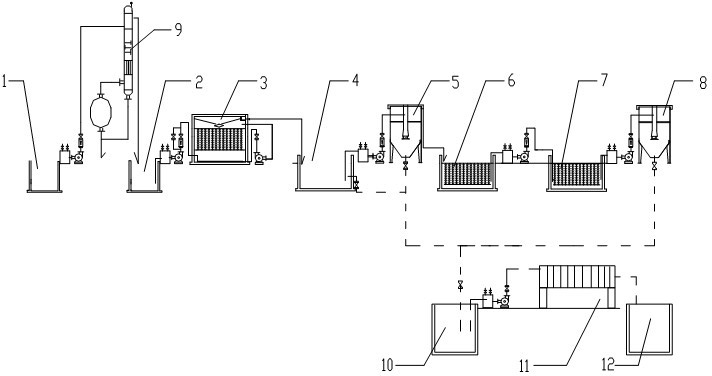

1.一种高浓度不饱和聚酯工艺废水处理装置，其特征在于从前到后通过管道依次连接有高浓度废水池(1)、中和池(2)、厌氧反应池(3)、PACT池(4)、第一沉淀池(5)、水解池(6)、接触氧化池(7)和第二沉淀池(8)，所述PACT池(4)、第一沉淀池(5)和第二沉淀池(8)的污泥排放口通过管道连接有污泥浓缩池(10)，所述污泥浓缩池(10)通过管道依次连接有压滤机(11)和滤液回调池(12)，所述高浓度废水池(1)和中和池(2)之间的管道上连接有精馏塔(9)。
说明书
高浓度不饱和聚酯工艺废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种高浓度不饱和聚酯工艺废水处理装置。
背景技术
不饱和聚酯树脂生产过程中产生的高浓度有机废水的CODcr(化学耗氧量)含量高达10~15万mg/L，PH为1~2，并伴有刺激性气味，在本实用新型作出以前，目前国内处理此类废水的主要方法有高温焚烧法和生物降解法。前一种方法投资和运行费用都很大，不适合民营企业;后一种方法占地大，工艺复杂，效果不理想。
发明内容
本实用新型的目的在于克服上述不足，提供一种节约成本、占地小、工艺简单、效果理想的高浓度不饱和聚酯工艺废水处理装置。
本实用新型的目的是这样实现的：
一种高浓度不饱和聚酯工艺废水处理装置，从前到后通过管道依次连接有高浓度废水池、中和池、厌氧反应池、PACT池、第一沉淀池、水解池、接触氧化池和第二沉淀池，所述PACT池、第一沉淀池和第二沉淀池的污泥排放口通过管道连接有污泥浓缩池，所述污泥浓缩池通过管道依次连接有压滤机和滤液回调池，所述高浓度废水池和中和池之间的管道上连接有精馏塔。
与现有技术相比，本实用新型的有益效果是：
本实用新型设备占地小、工艺简单，首先对先通过精馏塔，可进一步回收利用，创造效益，节约成本，效果好。
